可視化GIS技術在運維系統中的應用

       在目前高速公路信息化領域中，物聯網技術的應用已達到一定的成熟度，但是隨著高速公路路網信息化的不斷發展以及規模的不斷擴大，隨之而來的業務復雜度不斷提升，系統的風險也越來越集中，給交通信息化領域中的運維管理能力帶來了極大的考驗。結合現狀，引用GIS技術的應用來加強運維系統管理能力是一種解決手段，GIS的應用讓運維系統結合ITS地理區域分布的特點，將基于動態分層地圖信息匯聚層專有技術與系統建設進行了有機融合，展現了基礎設施的靜態、動態信息及路網運行動態區域分布信息。
       一、運維系統簡介
       運行維護系統（以下簡稱運維系統），是以高速公路智能設施維護管理的科學化、信息化為目標，以計算機系統為平臺，以地理信息技術、網絡技術和信息管理技術為支撐，在設備管理的制度化、規范化的基礎上，提供支持機電系統正常運行的設備信息管理工具。
       運行維護系統是對軟、硬件設施以及外場設施的運行狀態進行監控、記錄、告警展示的系統。通過對內外場設施的實時監控，可以快速發現智能化設備運行過程中存在的問題，為聯網中心各系統安全、穩定和高效運行提供保障，同時為聯網中心運維管理工作提供全方位、可靠、高效的管理操作手段，實現管理工作的信息化、規范化與標準化管理，全面提升運行維護的工作效率與管理水平。
       二、GIS介紹
       地理信息系統（GIS）技術是近些年迅速發展起來的一門空間信息分析技術，在資源與環境應用領域中，它發揮著技術先導的作用。GIS技術不僅可以有效地管理具有空間屬性的各種資源環境信息，還可以對資源環境管理和實踐模式進行快速和重復的分析測試，便于制定決策，進行科學和政策的標準評價，而且可以有效地對多時期的資源環境狀況及生產活動變化進行動態監測和分析比較，也可將數據收集、空間分析和決策過程綜合為一個共同的信息流，明顯地提高工作效率和經濟效益，為解決資源環境問題及保障可持續發展提供技術支持。
       GIS在高速公路信息化系統中的應用可以實現高速公路交通信息、基礎設施、氣象信息等相關數據的實時展示、檢索，并為路段以及省中心其他系統提供GIS展示方面的服務。
       利用GIS技術提供可視化操作平臺，將基礎資源信息、事件動態信息、業務協同信息集中展示，梳理事件處置流程，實現路網與路段之間的協作。利用自動檢測手段，減輕調度人員工作強度，減少人工漏判、誤判情況，保障數據安全、穩定、高效、健康運行，提升對路況綜合信息的動態感知、快速響應和實時發布能力，及時掌握外場設施、設備運行狀況。
       （一）GIS硬件架構
       由于內網與外網在數據與應用安全上有不同的要求，所以從數據庫服務器到應用服務器內網與外網應分別硬件隔離。
       1、內網應用方面
       對于聯網中心與路中心的包括監控調度、運維系統、收費系統、決策支持系統等內部系統，數據由數據中心GIS數據庫服務器、各系統屬性與實時歷史數據庫提供，功能服務由GIS服務平臺的出圖渲染服務器與査詢分析服務器發布，其中2臺服務器做硬件負載均衡與軟件負載均衡，均為IBM x3850 X5服務器。
       2、外網應用方面
       對于公眾服務平臺www.96777.com應用與手機應用等外網服務，基于安全性考慮在服務平臺之上由防火墻進行隔離。數據由兩臺外網數據庫服務器提供，數據中心數據庫通過核心交換機對其進行定期數據推送。功能服務由GIS服務平臺的出圖渲染服務器與査詢分析服務器發布，服務器做硬件負載均衡與軟件負載均衡，均為IBM x3850 X5服務器。
       3、與各單位數據共享
       交通廳信息中心遙感服務在數據中心的前置機中發布服務供內網應用調用，高速公路各路公司通過數據中心的文件共享服務器以及GIS服務平臺中的出圖渲染應用服務器進行數據服務發布共享。

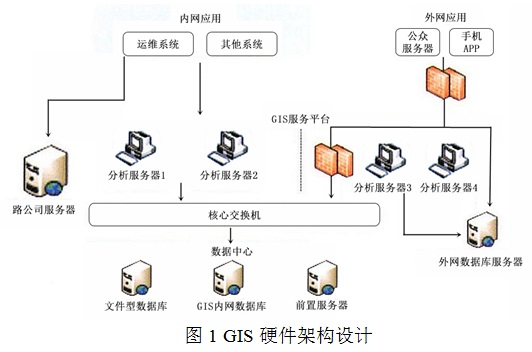

       具體GIS硬件架構設計如圖1所示。

       （二）GIS軟件架構
       G1S矢量數據在數據中心的GIS空間數據庫中存儲，關聯了資源屬性庫與實時歷史庫后供GIS服務平臺調用。GIS服務平臺在應用服務器時按功能應用封裝了常用的GIS功能接口，供不同應用系統開發調用使用。GIS服務平臺為內外網各系統提供數據服務與應用服務，并為相關單位提供數據服務共享：相關單位可通過調用此OGC標準的服務地址來構建其特定的專業應用子系統。
       1、性能優化
       考慮到需滿足GIS并發數，尤其是外網應用，經調研最少需要達到100個瞬時GIS并發才能滿足需求，因此在內網或外網中，需要各配兩套iServer高級版平臺軟件，通過集群技術提高GIS并發。
       2、接口封裝
       將底層接口按實際功能與業務需求封裝成常用的開發接口，包括基本操作接口、實時渲染接口、査詢操作接口和空間分析接口等，以方便各應用調用開發與軟件維護。
       3、數據服務共享發布
       GIS服務平臺為內外網各系統提供數據服務與應用服務，并為相關單位提供數據服務共享。

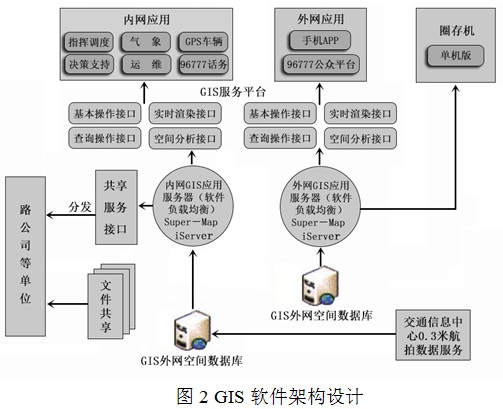

       具體GIS軟件架構設計如圖2所示。

       三、GIS技術在運維系統中應用
       以運維系統為例，配以GIS平臺為基礎數據平臺，保障了運維內場中機房設施相關數據采集的安全性及準確性，實現了對服務器、網絡及安全設備等的基礎設施的監控支持，并且及時掌握了外場設施、設備運行狀況。
       （一）數據保障
       利用GIS自身空間數據分析以及矢量數據分析等特點，采集、貯存、管理、分析外場設備的相關數據。利用外場設備保障數據傳輸?shù)耐瑫r，為內場運維系統及其他相關業務系統提供了數據質量上的保障。
       這些數據質量可以通過數據建模方式得到保障，因為GIS能夠描述地表和大氣等的二維三維特征。
       例如，GIS能夠?qū)⒎从硽庀笮畔⒅薪涤炅康挠炅烤�迅速制圖。
       這樣的圖稱為雨量線圖。通過有限數量的點的量測可以估計出整個地表的特征，這樣的方法已經很成熟。一張二維雨量線圖可以和G1S中相同區域的其他圖層進行疊加分析。
       （二）設備展示的特性
       利用GIS地圖實現對外場設備基礎數據GIS實時展示，通過GIS地圖的方式，展示設備的基礎數據，通過圖層控制工具，可以査看不同類型設備的點位和詳細信息。這樣的方式給用戶帶來的操作的直觀性、管理的實時性、控制的便捷性、信息的綜合性、分析的智能性、業務的聯動性都是無可比擬的。
       1、操作的直觀性
       用戶可以在地圖上直接對外場設備（如攝像機、情報板、交調設備等）進行快速定位和査詢，這些外場設備的整體和局域分布狀況均可以精準定位，用戶可以通過過濾條件選擇所想査看范圍內外場設備的信息。GIS地圖為用戶提供了可視化的査詢方式，如點選、面選（一定范圍選擇）、線性選擇（一條線上選擇）、多邊形選擇（多條不規則線選擇）等多重空間査詢條件，處于選中狀態的設備屬性信息，以攝像機為例，視頻的點的編號、型號、維護單位信息、樁號位置、所屬路公司等信息，便可在地圖上顯示出來。同時，GIS地圖還支持?jǐn)z像機圖屬互動?xùn)嗽儯�用戶不僅可以通過點擊地圖上的攝像機，査看其詳細信息，同樣也可以通過輸入攝像機編號，査詢出該攝像機的信息，從而實現底圖數據和文字信息的互査功能。
       2、管理的實時往
       GIS地圖的直觀性為用戶營造了一個圖文并茂、簡單便捷的使用環境，它對運維系統外場設備管理實時性的增強，也起了非常大的作用。比如攝像機，它可以提供24小時全天候以及全方位的圖像監視功能，用戶可以在地圖上直接選定某個攝像機，調取監測點的實時圖像，并可切換至運維系統界面、指揮中心上大屏幕顯示，為用戶提供最直觀的信息。同時還支持視頻圖像導航功能，在調出的視頻窗口點擊播放某一實時視頻時，該攝像機會在GIS地圖上高亮閃爍以及居中顯示，并能査看該攝像機的詳細信息，也就是說，可以提供實時圖像與地理數據的互査服務。
       用戶還可以通過運維系統中GIS地圖接收每個攝像機的地理位置信息，并在地圖中輪巡播放指定的攝像機，幫助用戶實時掌握攝像機的監控路徑，并且可以根據需要及時調整輪巡的時序和方式。
       3、展示的動態性
       GIS地圖支持用戶通過點擊某個外場設備，啟動該外場設備的檢索，在用戶設定地理位置和時間要求的情況下，系統能夠自動播放和展示符合要求的圖像及信息。通過這些信息可以實時了解路況信息，同時可以捕捉特定目標，描繪出特定目標的移動軌跡，如GPS信息査詢、交調流量信息等。
       GIS技術以地理空間信息為橋梁，實現外場設備信息的集成，增加對圖像及其他信息的發掘能力，同時為智能分析、預案處理分析、業務聯動提供技術支撐。
       4、信息的綜合性
       信息的綜合性是指通過一系列的數據轉換和處理，使GIS數據與設備或其他數據關聯起來。用戶在GIS地圖上直接點擊、模糊査詢或列表選擇某個點位，可以迅速從運維系統所提供的功能菜單中調取各種所需信息，包括如下幾點。
       （1）實時監控，供用戶査看現場情況。
       （2）設備所在的地理信息和周邊環境信息。
       （3）設備運行狀態、設備質量、設備的有效性。
       （4）設備周邊資源配置信息。這類信息的覆蓋范圍很廣，包括道路設施、水源布局、重點單位、所屬派出所、警用車輛、巡邏人員等，當遇到緊急狀況時，可以在GIS地圖上調出周邊資源配置信息，緊急調度可用人力物力，減少反應時間。
       （5）設備的故障警告信息。當設備出現故障時，比如視頻打不開、信息中斷或設備損壞等，GIS地圖上該點位設備信息會出現紅色標記不停閃爍，同時運維系統產生一條設備損壞信息通知用戶。用戶通過GIS地圖直接點擊該設備節點，會以彈出窗口的形式顯示該設備的用途、類型、操作系統、IP地址、當前運行狀態、周邊維護單位等詳細信息，方便用戶準確發出指令及時解除故障。
       （6）設備的維修情況和歷史記錄。用戶可以通過運維系統全面掌握所有設備的故障狀態，合理配備相應資源跟進維護。詳細的設備維修日志包括維修日期、維修人員、故障原因、解決方案等，與設備地理空間信息關聯顯示，為延長設備的使用壽命、提高故障處理能力、增強視頻監控系統運行的可持續性，儲備充分的信息資源。
       5、分析的智能性
       用戶可以直接通過運維系統中GIS地圖決速査看并統計內外場設備的損壞情況。通過分析，對各種原因產生的問題形成的相應可視化圖表進行排名展示，如監控設備的運行狀態、故障率、故障因素、修復率等運維數據和指標，輔助管理和決策者對信息系統運行狀態進行全面把握，同時輔助管理者對信息系統設施設備運行維護工作進行績效分析、評價、考核。需包括如下幾點。
       （1）硬件智能化
       硬件部分包括外場設施設備和內場機房設施設備，均可在運維系統中的GIS地圖界面上査看設備的運行狀態情況。一旦設備出現損壞或者機房溫度、濕度、UPS供電等出現異常，在系統的GIS地圖界面上，將自動在損壞的設施設備或所在服務器上進行標紅顯示，除在運維系統中自動生成一條報警信息以外，同時對損壞原因或設備損壞次數等信息形成可視化圖形進行展示，及時讓用戶第一時間了解設備損壞情況及損壞原因等信息，方便用戶根據損壞原因找到修復的方式。
       （2）軟件智能化
       軟件部分包括對機房內服務器中運行的內部應用系統、程序及網絡環境的運行監控。比如監控傳輸數據是否穩定，服務器當前TCP連接數、響應速度是否正常等。出現異常情況時，GIS地圖界面中會出現紅色閃爍標記并報警提示用戶，便于用戶快速發現、分析并解決問題，確保系統軟件的正常運行。
       （3）移動端實時監控管理
       為了讓用戶更便捷地査看運維系統中內外場設施設備及系統運行狀態，針對現有網絡及業務的維護工作，結合PC端運維系統的功能應用，完成了手機端“運維系統”APP。“運維系統”APP實現了移動端與PC端業務流的交互，用戶可以通過手機端“運維系統”APP中有關GIS地圖界面，第一時間査看內外場設施設備的運作情況及系統運行狀態，并能夠?qū)崿F(xiàn)遠程監控、手動重啟等操作，使用戶能對現場維護工作進行實時反饋處理，提高工作效率。另外，根據“運維系統”的不同需要，將在未來逐步更新相應的功能模塊，使移動端的功能更完善，操作更便捷。
       四、結束語
       GIS的應用是運維系統的重要組成部分，在現有運維系統建設日趨完善的前提下，將GIS引入到高速公路中，成為當前高速公路運維管理系統的必然趨勢。隨著高速公路內外場硬件設施和軟件系統的建設以及移動通信技術的應用，建設符合高速公路運維管理系統的基本條件已經基本具備，將GIS技術作為一個信息平臺引入高速公路運維管理系統模式中，使之成為一個設備技術數據與査詢支撐平臺，是構建快速反應、和諧高速公路的一個重要方面，也是未來高速公路運維系統模式的發展方向，是信息化高速公路建設的代表。
       作者：王世鯤 曹曉強 孫同心  單位：上海電科智能系統股份有限公司
