汽輪發電機定子線棒端部固化成形工藝的缺陷分析與監理

       汽輪發電機定子線圈是發電機的核心部分，其額定電壓可達21kV—27kV，額定電流超過20000A，定子線圈絕緣質量的優劣直接關系到發電的運行可靠性、壽命和技術經濟指標。通常為了易于制造加工及絕緣，每個線圈由兩個線棒組成，分別放置在不同槽內的上層與下層，同時為了減少銅排內的渦流損耗，每根線棒一般采用薄的小矩形絕緣銅線（自帶絕緣層）的扁銅線組合而成，由多股銅線經過編織、換位和固化成形，然后整體連續包繞絕緣層，經真空壓力浸漬后完成線棒制作。
       一、存在的問題
       1、問題現象
       監造人員在線棒生產車間現場巡檢時發現，廠內編號為151-7、151-8和152-9定子線棒在端部加熱折彎后，彎形處表面出現明顯色差現象。監造人員立即對此提出了質疑，并在線圈車間展開進一步調查。
       2、加熱設備設定溫度與實測溫度不一致
       定子線棒端部成形工序采用的是外加熱工藝，通過電熱管加熱模具，再通過被加熱的模具將熱量傳遞至線棒。該工藝在國內外電機制造行業被普遍采用，如ALSTOM、三菱等公司都采用此工藝進行導線端部固化，屬于成熟工藝。
       該項目《定子線棒制造工藝卡》要求：“線圈固化保溫溫度為T₁～T₂，保溫時間≥lh”，但實際加熱設備不能在工藝要求的溫控范圍工作，現場發現加熱設備設定的保溫溫度為T₂，經人工手持溫度計檢測，實際顯示多數加熱部位均已達T₂＋10℃，其中1號位置即端部彎曲處最髙溫度已達T₂＋20℃，都已超過工藝規定保溫溫度；且該設備不但不能維持溫度在設定的范圍內，當溫度超過設定溫度T₂時，無法自動斷電降溫，只有通過人為斷電才能停止升溫。
       3、工藝方案存在問題
       （1）監測溫度并非線棒的實際溫度，工藝文件規定的是線棒保溫溫度的上下限（T₁～T₂），而實際現場監測的是加熱設備上的溫度測點，且溫控測點是布置在模具（鋼板）上，對模具與線棒之間存在的溫差未予考慮。
       （2）溫控測點的數量不能滿足工藝對加熱溫度控制的需要，現場發現只在線棒端部直段中間部位布置了一個溫控測點，而在實際溫度最高的線圈彎曲部位未設溫控測點，當溫控測點熱電偶顯示溫度為T₂，而端部彎曲部位經溫度計檢測的溫度已達T₂＋20℃，表明加熱和保溫過程中，沿線棒表面溫度明顯不均勻，溫度不均勻梯度達20℃左右，詳見表1所示。

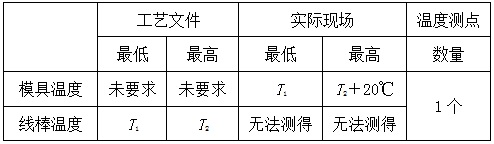

       表1： 線棒與模具溫度表
       （3）溫控測點可以隨意改變，當操作人員發現某個溫控測點溫度過高時，便調整溫控測點的位置，避免出現過高或過低的溫度記錄。
       4、無必要的可追查記錄
       該工序唯一可追溯的加熱記錄是加熱設備的自動溫度記錄曲線，但記錄顯示的時間又與實際時間不符，無法確定加溫記錄是否與實物相符，也沒有加熱溫度人工記錄，無法追溯線棒加熱成形過程的實際情況。
       二、原因分析
       1、線棒表面產生色差的直接原因
       每根定子線棒由多股滌綸玻璃絲燒結銅扁線及不銹鋼通水管組合而成，發現顏色異常的部位主要為銅扁線表面，銅扁線表面層是由滌綸紗與玻璃絲經燒結工藝?yán)@包，作為銅導線最原始的絕緣層，在銅扁線出廠驗收時，都必須經過擊穿電壓試驗來考核該絕緣層的完好與否。據查，滌綸與玻璃絲材料的耐熱性較好，最高可以承受180℃左右的髙溫，而造成定子線棒表面顏色異常的原因是線棒受熱不均勻，局部溫度過高，使線棒表面產生發黃的現象。
       2、根本原因
       （1）工藝未明確模具的加熱溫度�！抖ㄗ泳�棒制造工藝卡》要求線棒成形（固化）保溫溫度為T₁～T₂，而實際是通過控制模具的溫度調節線棒的受熱溫度，無法直接對線棒的受熱溫度進行控制。此外，也未對工藝執行人員的具體操作進行明確，操作人員在無直接工藝規定可遵照執行的情況下，只能按照自己的經驗判斷模具的溫度來控制線棒的溫度。更嚴重的是操作人員可能錯將工藝文件要求的溫度（即線棒成形保溫溫度）直接作為模具溫度執行，造成線圈實際加熱溫度小于工藝要求的保溫溫度，一定程度上增加了人為因素帶來的質量風險。
       （2）工藝未明確加熱管的分布位置。工藝文件中規定，加熱管的分布位置可由現場工人根據加熱情況進行微調，根據口頭規定，當工人發現局部溫度過高時，可以當場調整加熱管的分布位置，對此監造方認為操作工人的隨意性較大，無法保證保溫溫度符合工藝要求，也一定程度上增加了人為因素帶來的質量風險。
       （3）現場實時溫控測點不足。定子線棒端部是漸開線結構，而實際模具又是直線狀的，由于結構差異，造成了模具與線圈在不同部位的溫差，而且溫度測控點僅有一個，放置在中間位置，對于其他部位的溫度監控?zé)o法實現，無法保證線棒端部各處的加熱溫度，但由于設備條件限制，無法提供更多的熱電偶測點，只能根據中間位置的溫度測點估算其余部位的保溫情況。
       （4）未保留相應的紙質記錄。溫控設備雖配有自動無紙記錄儀，但該設備電子溫度記錄曲線的保存周期僅為一個月，到期自動清除，且無法輸出紙質版記錄。定子線棒的加熱成形（固化）工序?qū)偬厥夤に囘^程，對此類重要部件應有可追溯的記錄，以證明其質量具有足夠的可信度。
       （5）加熱設備存在的問題。該臺加熱設備為某公司生產的CDJN型加熱設備，通過 PID自動控制加熱溫度，按照設備功能的介紹，應在超過最高設定溫度后自動斷電，即使加上達到最高設定溫度后的過沖溫度，實際當溫控點已達到設定最髙的T₂＋20℃時都沒有自動斷電，必須通過人工手工斷電，該設備存在無法在設定溫度自動斷電的問題。
       三、糾正預防措施
       1、監造方提出的建議
       （1）對該工序暴露出的問題進行徹底的檢查、評估，尤其對工藝規定不夠明確及加熱設備和溫度測定問題等，要求確定相應的糾正措施，必要時經試驗確認無問題后方可投入使用，并提供證據。
       （2）針對該工序工藝技術方案可能存在的不足進行評估，以確定下一步的措施，必要時應進行試驗和重新評定，直到確認無問題后方可進行生產，并提供足夠的證據。
       （3）健全該工序的管理要求，建立完善的工序記錄、問題反饋等工序監控手段和機制，并提供足夠的證據。
       （4）對工序人員進行嚴格的技術培訓和質保大綱及其程序、工藝文件、設備操作的培訓，并提供足夠的證據。
       （5）對已完成端部模壓加熱固化的10根線棒應進行評估，確定處置措施，并提供證據。
       2、工藝驗證試驗
       制造廠對加熱設備進行了檢修，并調整了相關的參數設定，并抽取2根線圈作為工藝驗證試驗使用，對該工序重新進行了工藝驗證試驗，試驗表明：
       （1）當線棒受熱溫度在T₁～T₂之間時，模具溫度將達到T₂＋5℃左右。
       （2）加熱模具與線圈之間存在20℃左右的溫差。
       （3）模具整體之間有＞40℃的溫差。
       3、糾正整改措施
       據工藝試驗結果，制造廠重新調整了工藝，并制訂了相應的整改措施：
（       1）根據試驗情況對加熱管位置進行了加鎖，在每個加熱管位置旁邊添加標簽，逐一固定了每個加熱管的位置，任何人員不得隨意更改位置，并在工藝文件中進行了規定。
       （2）修改工藝文件，明確了工藝實現過程主要參數要求，包括明確加熱模具的保溫溫度，模具測溫點保溫溫度為T₃～T₄，為避免操作人員產生理解錯誤，取消了工藝文件中對線棒保溫溫度T₁～T₂的規定要求，詳見表2。

       表2 修改后工藝文件對于溫度的要求
       （3）編制適用于記錄定子線棒加熱成形工序的表格，規定在成形工序過程中進行監視并形成書面記錄。
       （4）對生產人員和操作工人進行了針對性的培訓，重點涉及端部固化工藝的執行，以及核電質保體系等內容。
       （5）對自動記錄儀的參數重新進行了設定，并對已完成線棒端部成形工序情況的電子記錄曲線進行了梳理，決定對色差明顯且無法提供保溫記錄的6根定子線棒不作為正式產品，作為試驗用品使用。
       4、對定子線棒端部成形工序的控制要求
       根據這一問題的處理過程，監造方認為在汽輪發電機監造過程中，對于定子線棒端部成形工序，以及直線部分成形工序都應予以必要的質量控制，包括對于模具與線棒的貼合度檢査、加熱溫度規定檢査、溫度測定方式檢查等，確認溫度測點的布置是否滿足要求，加熱過程的記錄信息是否齊全，加熱設備的溫度控制是否可靠，加熱記錄是否完整等。監造方已將相關的質量控制措施納入到常規發 電機制造過程的日常巡檢中，逐步將此控制方案固化進發電機的監造服務方案中。
       四、結束語
       監造方通過對原工藝的調查和了解，指出了該工藝存在的問題，提出了針對性的改進意見。制造廠在采納監造方的意見后，完善了線棒端部的成形工藝，同時各方加強了工藝執行的監督力度，最終消除了定子線棒成形過程中出現表面發黃的現象，定子線棒端部成形工序的質量得到了有效的控制。
       在本次質量問題處理過程中，監造方充分開展對制造廠技術、生產管理等環節的調査和研究，不僅使質量問題得到徹底地糾正，還促進了制造廠工藝、設計等方面的提升和進步。同時在對加熱這一特殊工藝控制過程中，總結出了一套有針對性的監理服務質量控制方案，提升了自身的水平與能力。
       作者：莊偉   單位：上海發電設備成套設計研究院
