隔爆型電氣設備的配線
發布日期：2016-11-15 來源：《上海設備管理》
點擊數：38162
工業建設項目中，對爆炸危險環境的電氣安裝至今存在不符合隔爆要求的現象，尤其是配線，不符合安全要求之處甚多，本文以2015年8月1日起實施的最新國家標準GB 50257-2014《電氣裝置安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范》為基礎，對幾個常見問題進行分析。
一、絕緣導線必須敷設在鋼管內
GB 50257-2014第5.1.3 規定：爆炸危險環境內采用的低壓電纜和絕緣導線，其額定電壓必須高于線路工作電壓，且不得低于500 V，絕緣導線必須敷設于鋼管內；電氣工作中性線絕緣層的額定電壓必須與相線電壓相同，并必須在同一護套或鋼管內敷設。
爆炸危險環境的絕緣導線如果明敷，一旦導線絕緣受損，極易因線間或線地之間的短路而產生電火花。在爆炸危險環境中，微弱的電火花也極易引起爆炸，因此導線必須敷設在鋼管內，防止導線絕緣受損。
如果配線的彎曲半徑較小，用直管有困難時應采用防爆軟管。這種軟管通常外層采用不銹鋼絲編織，可防止管內導線或電纜受機械損傷。軟管內層為鍍鋅金屬軟管，可起彎曲作用。軟管外層與內層間，即中層采用聚氯乙烯( PVC) 絕緣。
由于鋼管配線在多處均須增加隔離密封件，隔離密封件的制作在50257-2014 第5.3條中也有嚴苛的規定。在實際操作中，由于成本及操作難度等原因，會出現無法達到標準的要求，因此實際上鋼管配線在實際應用中是被否決的，所有防爆區域內的設備應盡可能使用電纜布線。
二、電纜可明敷

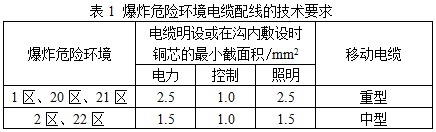

GB 50257-2014 第5.1.3條中只規定了絕緣導線必須敷設于鋼管內，對電纜則未作規定。因?yàn)殡娎|至少有雙層絕緣，在正常情況下絕緣不會受損，因此可以明敷，但電纜通過與相鄰區域共用的隔墻、樓板、地面及易受機械損傷處，均應加以保護。電纜過墻、過樓板、過地面應用鍍鋅鋼管保護。如使用鋼管保護，隔爆產品的電纜引入口與布線鋼管不能直接連接，否則很難實現隔爆要求。應在電纜引入口處鋸掉一段鋼管，電纜通過平墊圈和密封圈在設備腔體內剝線（密封圈的內徑和選用的電纜外徑要求差±1 mm內）可靠連接，并用金屬壓緊螺母緊固，確保電纜不松動。鋼管與鋼管之間應采用跨線連接。選用的電纜應為阻燃電纜，不同區域和用途的電纜（本安型設備除外）的導線截面積規定如表1 所示。
本安型設備安裝過程中對于電纜分布電容和分布電感的要求一般會在產品防爆合格證或說明書中體現，應通過計算得出可以連接的電纜最大長度。簡而言之，應盡可能縮短與本安型設備相連接的電纜長度。
電纜線路穿過不同危險區域或界壁時，必須采取如下隔離密封措施：
（1）在兩級區域交界處的電纜溝內，應采用充砂、填阻火堵料或加設防火隔墻；
（2）電纜通過與相鄰區域共用的隔墻、樓板、地面及易受機械損傷處，均應加以保護（如在鋼管的切割處增加橡膠墊圈等），留下的孔洞應堵塞嚴密；
（3）保護管兩端的管口處電纜周圍應用非燃性纖維堵塞嚴密，再填塞密封膠泥，密封膠泥填塞深度不得小于管的內徑，且不得小于40 mm。
三、隔爆型電氣設備的密封
隔爆型電氣設備的密封方法有兩種：采用彈性密封圈或絲扣連接加密封填料。
1、彈性密封圈

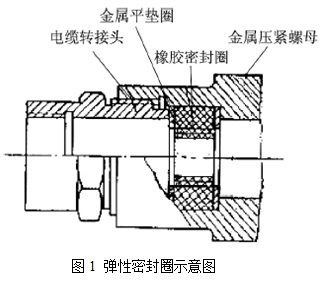

如圖1所示為電纜和隔爆接線盒之間采用彈性密封圈隔爆的正確方法示意圖。防爆產品對彈性密封圈的硬度及尺寸是有規定范圍的，不能任意采購，必須使用隨隔爆產品同時出廠的彈性密封圈。用于電纜密封的彈性密封圈，其中間有一個孔，孔徑與電纜外徑允許偏差為±1mm，因此在訂購隔爆產品前，必須先決定電纜的規格，并在訂購時說明電纜的外徑，以便隔爆產品廠家提供相應的彈性密封圈。
若選用的電纜外徑大于密封圈的孔徑，電纜無法穿入時，不可剝除電纜外護套后穿入，電纜的外護套必須穿過彈性密封圈。也不允許用手工方法擴孔，因?yàn)殡y以做到±1 mm的允許差值�？梢�，彈性密封圈的孔徑與電纜外徑不匹配時應更換彈性密封圈。檢查電纜和密封橡皮圈的配合是否良好，在施工現場可以采用手拉電纜的方法，以電纜無法被拉動為宜。外徑不小于20 mm的電纜，在隔離密封處組裝防止電纜拔脫組件時，應先擰緊或封固電纜，再擰緊固定電纜的螺栓。
制造廠在彈性密封圈的兩個平面各配置了一個鋼質金屬平墊圈，平墊圈厚度不小于2mm，作用是在旋緊壓緊螺母時使彈性密封圈只能向中間和外圈壓縮，達到密封圈與電纜及進線孔之間的密封作用。
多芯電纜的芯線必須在電纜進入隔爆接線盒后再開分，不能先分開再穿過密封圈。壓緊螺母的螺紋采用圓柱公制螺紋或美國標準60°錐管螺紋（NPT），而電氣安裝用套絲機套出的是管螺紋，不能直接用于與隔爆產品的螺紋連接。
2、絲口連接加隔離密封盒

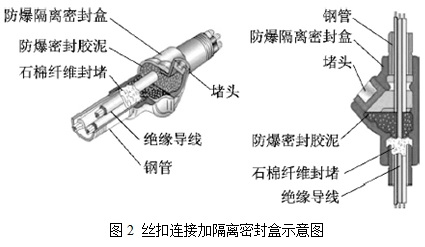

絲扣連接加隔離密封盒方法如圖2所示，隔離密封盒必須通過防爆試驗，并取得防爆檢驗機構頒發的防爆合格證。
四、防爆燈的鋼管連接

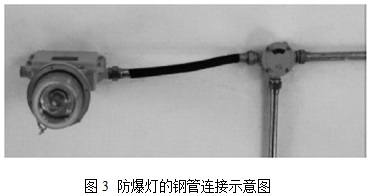

防爆燈的鋼管連接方法如圖3所示。防爆接線盒出廠時堵頭幾乎都采用塑料堵頭，僅僅起保護絲口的作用。安裝時，需要將不用的接口堵頭改為經防爆認證的金屬堵頭，電纜引入口處應配有和防爆型式相適應且經過認證的防爆法蘭。
作者：江旭強 通標標準技術服務( 上海) 有限公司
