L556型裝載機無法行走故障排查
發布日期：2016-11-10 來源：《上海設備管理》
點擊數：35665
一、故障現象
1臺使用了11850ｈ的利勃海爾L556型裝載機工作時突然出現無法行走故障。根據故障現象，初步判斷是行走系統的行走馬達或變速器出現故障。為此，本文闡述行走馬達和變速器工作原理，并在此基礎上排查出故障原因。
二、行走馬達和變速器工作原理

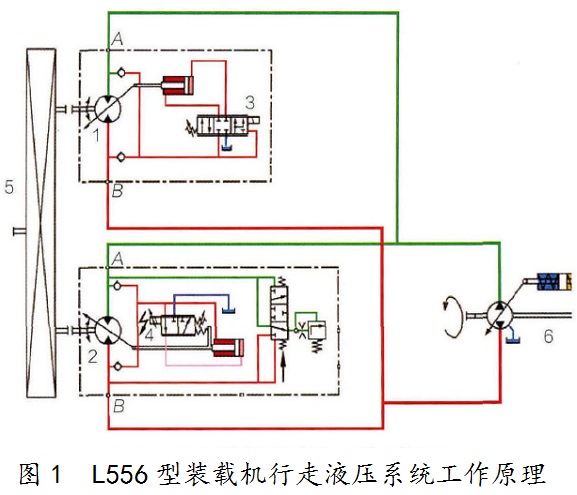

利勃海爾L556型裝載機行走液壓系統主要由行走馬達（1、2）、流量調節電磁閥（3、4）、變速器5、行走泵6等組成，如圖1所示。行走馬達（1、2）為斜盤式軸向變量馬達，流量調節電磁閥3為通斷電磁閥，流量調節電磁閥4為比例電磁閥，行走泵6為自帶方向控制閥、補油閥及溢流閥的斜盤式軸向變量泵。（1、2行走馬達，3、4流量調節電磁閥，5、變速器，6、行走泵）
1、行走馬達
發動機將動力輸送給行走泵6，行走泵6輸出的壓力油驅動行走馬達（1、2）轉動。行走馬達1直接驅動變速器， 行走馬達2通過變速器內部離合器實現與變速器的結合和分離。流量調節電磁閥（3、4）分別控制行走馬達（1、2）的斜盤角度，以調節行走馬達（1、2） 的輸出扭矩及轉速，將行走泵6輸出的壓力油轉變?yōu)樾D(zhuǎn)扭矩和轉速傳遞給變速器，以驅動變速器5工作。變速器5將動力傳遞給裝載機前、后驅動橋，進而驅動裝載機行走。
2、變速器

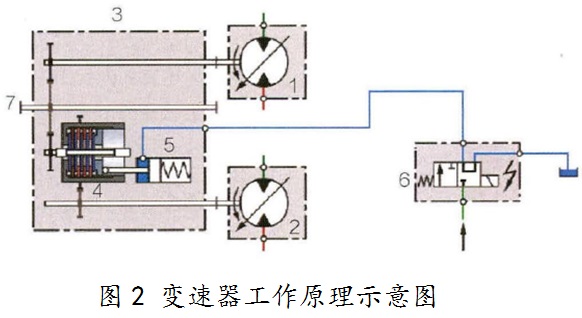

行走馬達1通過變速器內部傳動齒輪直接驅動變速器中間軸7，行走馬達2通過離合器4間接驅動變速器中間軸7。離合器4由離合器缸5控制，離合器缸5的壓力油來源于離合器控制電磁閥6。
當離合器控制電磁閥6通電時，離合器缸5泄油，離合器4摩擦片在離合器彈簧彈力作用下接合，行走馬達2便可通過離合器4驅動變速器中間軸轉動；當離合器控制電磁閥6斷電時，壓力油進入離合器缸5，壓縮離合器缸5內的彈簧，使離合器4摩擦片分離，從而切斷行走馬達2的動力。變速器工作原理如圖2所示。（1、2行走馬達，3、變速器總成，4、離合器，5、離合器缸，6、離合器控制電磁閥，7、變速器中間軸）
該裝載機變速器共3個擋位，每個擋位對應不同的行走速度。Ｉ擋最快行駛速度為5km/h，Ⅱ擋最快行駛速度為18km/h，Ⅲ檔最快行駛速度為40km/h。駕駛員選定擋位后，中心控制單元輸出對應的控制信號給行走馬達和變速器，在行走馬達和變速器的作用下，裝載機即可按確定的速度行走。
掛入Ⅰ檔時，中心控制單元輸出2路信號：一路信號輸送給行走馬達（1、2）的流量調節電磁閥（3、4），流量調節電磁閥（3、4）將行走馬達（1、2）斜盤分別調整到最大偏轉角度，驅動行走馬達（1、2）分別輸出最小轉速及最大扭矩。另一路信號輸送給變速離合器控制電磁閥6使之通電。其通電后，離合器缸5泄油，離合器4接合，行走馬達2即可通過離合器4將其扭矩和轉速輸出給變速器中間軸，從而使裝載機產生最大推力。
掛入Ⅱ擋時，中心控制單元將行走馬達1的流量調節電磁閥3斷電。此時行走馬達1靠行走液壓系統壓力油自行調節；同時，中心控制單元對行走馬達2的流量調節電磁閥4進行比例調節，使行走馬達2輸出裝載機所需扭矩及轉速。當中心控制單元控制離合器接合（同掛Ⅰ擋時）后，行走馬達（1、2）在各自不同的調節作用下改變各自斜盤偏轉角度，輸出相對應的扭矩和轉速。
掛入Ⅲ擋時，中心控制單元將2個流量調節電磁閥（3、4）均斷電。此時行走馬達1仍靠行走液壓系統壓力油自行調節；行走馬達2斜盤偏轉角度處于最小位置（0°），壓力油不通過行走馬達2。同時，中心控制單元的控制信號使變速離合器控制電磁閥6斷電，使離合器4摩擦片分離，從而切斷行走馬達2的動力，裝載機僅依靠行走馬達1驅動行駛。
三、故障排查
根據該型裝載機行走馬達和變速器工作原理，分析該機工作時出現無法行走故障，與行走電氣控制系統、行走液壓系統的行走泵和行走馬達、變速器等3個方面有關。為此，我們進行了如下排查。
在前進及后退模式下，測量行走泵前進電磁閥、后退電磁閥電流正常。檢查2臺行走馬達流量調節電磁閥電流正常。
測量行走液壓系統工作壓力只有5.0MPa，而正常壓力應為40.0 MPa。分析認為，造成行走液壓系統壓力過低的原因有2個方面：一是行走泵磨損嚴重，二是行走液壓系統泄漏嚴重。
將行走泵出口封閉，使用壓力表測量行走泵出油口壓力正常（39.5 MPa），由此說明行走泵工作正常。繼續分析認為，該機工作時突然出現無法行走故障，與2臺行走馬達均有關的可能性很小，很可能是行走馬達2空轉導致行走液壓系統壓力油泄漏。而造成行走馬達2空轉的原因很可能是離合器控制電磁閥6閥芯卡滯，造成離合器無法閉合。
將離合器控制電磁閥6拆下，更換新的離合器電磁閥6后試機，該機行走恢復正常，測量行走液壓系統工作壓力也恢復正常。
四、原因分析
拆檢更換下來舊的離合器電磁閥，發現其閥芯卡滯在斷電時的位置。分析認為，由于離合器電磁閥6通電時，其閥芯卡滯在斷電時的位置， 造成離合器缸5中的壓力油無法泄出， 導致變速器離合器4處于分離狀態，引起行走液壓系統泄壓。
而造成離合器電磁閥6閥芯卡滯的原因是行走液壓系統缺乏保養，造成液壓油污染度過高所致。
作者：陳衛東 利勃海爾機械服務（ 上海） 有限公司
