燃機發電機轉子匝間短路故障監測系統研究

      上海漕涇熱電有限公司燃機循環機組受天然氣供應限制和為上�；瘜W(xué)工業園區供熱，發電機組主要是“以熱帶電”，發電機在電網中起到調峰作用。燃機發電機啟停較頻繁，由于燃機機組啟動都是通過變頻拖動，所以燃機發電機啟動時其轉子、定子均有電流、電壓。燃機發電機轉子容易引起匝間短路（匝間短路分動態和靜態兩種情況），轉子繞組匝間短路是燃機發電機運行中常見的故障，當短路發生時，將使轉子勵磁電流增加、繞組局部溫度升高、短路點出現銅線燒損和加速絕緣損壞的現象和事故。此外，還會因?yàn)闊岵黄胶庖�起機組的振動值異常增加，危害機組的安全運行。
      通過配置燃機發電機轉子匝間短路故障檢測裝置，可以實時地對發電機轉子波形進行在線監測。通過對比波形來判斷轉子狀況，若有問題可迅速作相應的檢修處理，避免產生突發性重大事故而造成的經濟損失。因此，對發電機轉子匝間絕緣狀況進行動態監測和分析是非常必要的。
      一、RSM 型轉子匝間短路監測系統的功能和組成
      1、轉子匝間短路監測系統的組成

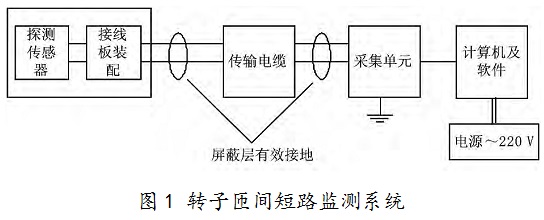

      RSM型轉子匝間短路監測系統是以電機轉子旋轉狀態下探測線圈動態波形法為基礎研制的動態監測分析系統，具備在機組運行時對轉子磁場波形進行在線監測和分析功能。系統軟件采用Windows界面，操作靈活簡單，能夠方便地進行采樣、分析、顯示以及存檔打印。如圖1所示，系統主要由探測傳感器元件、傳輸電纜、計算機采集處理分析系統等組成。計算機采集處理分析系統由采集模塊、計算機和專用分析軟件組成。

      2、探測線圈法
      探測線圈法最早由英國學者Albright首先提出。這種方法是在定、轉子之間的氣隙中固定一只帶有幾十匝的小型線圈探測傳感器，并用環氧聚合物包裹起來，并采用了實心圓盤防護罩將它永久性地安裝在定子槽楔上，在轉子旋轉過程中，轉子表面的磁通在該線圈中產生感應電勢，根據此電勢波形是否發生畸變來分析、判斷轉子繞組是否存在匝間短路，通過分析所記錄的磁通波形數據，就可以確定故障位置。
      3、主要功能
      （1）實時波形顯示。通過觀察波形特征值，可以判斷中等和嚴重的轉子匝間短路。
      （2）根據實時波形，用相應判據通過專用程序進行判斷，可以判斷輕微轉子匝間短路或不穩定匝間短路。
      （3）數據記錄和統計功能。記錄波形特征變化，建立數據庫，用于匝間絕緣狀態的長期分析判斷。如果出現轉子線圈匝間短路，可以通過軟件判斷把故障區域定位到2個槽以內。
      4、系統配裝
      上海漕涇熱電燃機發電機為美國GE公司制造，額定容量278MVA，靜態勵磁，出廠日期為2004年9月，投產日期為2005年6月。在6 kV公用段開關室設置燃機發電機轉子匝間短路在線檢測裝置柜。燃機發電機定子鐵芯槽部均裝有探測傳感器，探測傳感器位置在靠近發電機勵端定子線棒近階梯上部，在發電機定轉子間隙間，形狀：5 mm直徑圓柱，長度為5 cm；由燃機發電機車面勵端側JB509箱TA端子引接屏蔽電纜ZＲ-KVVP2-0.45/0.75 4X1.5到6 kV公用段開關室內燃機發電機轉子匝間短路在線檢測裝置柜。與計算機采集處理分析系統配套使用。定期進行數據采集和分析，由于機組和傳感器的差異對磁場波形的影響，對燃機發電機轉子進行現場錄取波形并進行程序調試。
      二、錄波測試
      1、發電機轉子錄波測試
      從燃機發電機轉子探測傳感器錄取轉子波形，從中發現燃機發電機轉子波形是單相正弦波，波形及寬度比較對稱，錄取波形時需采用高分辯率示波器（如寬帶超過200 M的泰克示波器）以清晰錄取波形。
      2、監測分析系統
      將錄取的波形作為標準圖形灌入程序，以便與燃機發電機轉子運行時的波形進行比較。當燃機發電機轉子存在匝間短路故障時，轉子波形是不對稱的，且波形會畸變。計算機采集處理系統由工控機、16位PCI接口A/D數據采集板組成。程序屏幕顯示探測線圈感應電勢波形，可以根據JB/T8446-1996 判據來判定結果。
      匝間短路監測系統結果欄顯示的結論包括正常、可疑和短路，除了文字顯示還會用綠色、黃色和紅色的背景顏色來標識，分別對應監測結果為正常波形、可疑波形、短路波形的情況。判定結果為“短路”時，表示該監測數據嚴重超標，如果該槽長期連續出現超標，則可以初步確認為存在匝間短路現象；判定結果為“正常”時，線圈應不存在匝間短路的情況；判定結果為“可疑”時，表示同號線圈可能存在匝間短路，后續應加強監測，結合歷史故障特征統計數據及發電機大修時發電機轉子電氣試驗（交流阻抗試驗，開口變壓器試驗）結果，綜合判斷該發電機轉子是否存在匝間短路或進行相應處理。
      三、結束語
      對發電機轉子進行在線狀態監測，不但是保證設備長期安全穩定運行的關鍵，更是國家標準要求和狀態檢修發展的趨勢。依據燃機發電機的實際情況，選擇適合設備實際情況的檢測方法，制訂具體方案并實施，可提高設備的狀態檢測水平，有效地避免事故的發生，提高設備運行的安全性和可靠性，最終提高企業的經濟效益。
      作者：（1）陳衛 上海申能崇明發電有限公司 （2）李嫣然 上海交通大學電氣工程系
