燃?xì)廨啓C(jī)燃燒系統故障原因分析及改進
發布日期：2016-03-15 來源：《上海設備管理》
點擊數：28060
自2005年底上海漕涇熱電有限責任公司（簡稱漕涇熱電）2臺9FA＋e型燃?xì)庹羝?lián)合循環發電機組投運以來，機組已經運行了8年多時間，在此期間機組運行基本正常。目前2套機組均采用以燃燒小時數為限定條件的檢修模式。近年來，9FA燃?xì)廨啓C(jī)（簡稱燃機）在國內的運行狀況不是太好，除已經發生過的主設備（燃機、發電機）的嚴重?fù)p壞事故外，主要問題是燃燒動態性能不穩，其他9FA燃機電廠均發生過因燃燒動態性能不穩造成燃燒部件損壞的事故，嚴重的會造成機組跳機，這一問題在作調峰運行的燃機電廠中尤為突出。漕涇熱電2臺燃機目前雖采用連續運行的方式，但同樣遭受由于天然氣成分不穩定引起的燃燒動壓?jiǎn)栴}，并引起機組排氣溫度分散度高跳機、燃燒部件損壞的事故，所以有必要對近幾年的燃機燃燒部件檢修和運行情況做總結，同時對目前燃用高熱值天然氣的運行風險進行技術評估，為今后優化燃燒系統工作的開展提供借鑒。
一、機組運行情況統計分析
2009年以前受天然氣供應量和電網調度等外部因素影響，一臺機組采用基本負荷連續運行方式，另一臺為調峰運行方式；2009年以后隨著天然氣供應量的日漸充足，2臺機組均采用連續運行方式，機組單次啟動運行時間逐年增加。
將每次啟動運行時間大于50h的機組劃為基本負荷模式運行的機組；每次啟動運行時間小于10h的機組為尖峰負荷運行模式的機組；介于以上這兩種運行模式之間的則是調峰運行機組。GE公司對全球的9F＋e燃機在2006～2010年的運行方式所做的統計表明，絕大多數（81%）9F＋e機組都是以基本負荷模式運行。
2號燃機于2007年7月平均單次啟動運行時間僅13h，1號燃機于2008年8月單次啟動運行時間為25h，均屬于調峰運行方式，且為2臺機組各自極限最惡劣工況（啟動最頻繁）的月份。雖然漕涇熱電2臺燃機總的運行狀況較好，以一個檢修周期來統計，基本屬于基荷運行；但在部分月份，機組啟動的頻繁程度甚至超過了國內其他調峰機組。
二、機組燃燒部件的非計劃性搶修情況
自2009年下半年開始至今，2臺燃機運行過程中頻繁出現排氣溫度分散度高，在停機后檢查均發現過渡段故障。主要現象為過渡段外殼有裂紋破損、后支撐架螺栓斷裂，從而引起燃機排氣溫度分散度增高。
2009年8月，2號燃機燃用西氣，燃燒9230h，199次點火啟動時，機組排氣溫度分散度從31℃竄升至61℃。停機檢查熱通道部件，發現5號、8號、10號過渡段后支撐架中樞螺栓斷裂。10號過渡段外側浮動密封與1級噴嘴間有較大間隙。
2009年10月，2號燃機燃用西氣，燃燒10060h，213次點火啟動時，再次出現排氣溫度分散度高。停機檢查熱通道部件，發現7號過渡段后支撐架中樞螺栓斷裂，9號、10號過渡段的后支撐架中樞螺栓已變形，且發現下半圈過渡段后支撐架區域都有裂紋。
2010年2月，2號燃機燃燒12619h，218次點火啟動，燃用LNG，燃機加負荷過程中再次出現排氣溫度分散度高。停機檢查熱通道部件，發現1號、6號過渡段后支撐架螺栓斷裂，并在過渡段外殼有金屬材料脫落，且所有過渡段上都出現裂紋。
2010年5月，1號燃機燃燒19852h，203次啟動，燃用LNG，運行過程中出現排氣溫度分散度高。停機檢查熱通道部件，發現14號、15號過渡段后支撐架螺栓斷裂，6號、7號過渡段外殼上有裂紋并破損，有金屬材料脫落。
2011年5月，1號燃機燃燒25654h，215次點火啟動；2號燃機燃燒19648h，231次點火啟動。兩機組均燃用LNG，計劃停機內窺鏡檢查時發現：1號燃機號、號過渡段內外側罩殼上有裂紋，且裂紋已深至基材；2號燃機5號過渡段內側罩殼上產生裂紋。
2011年6月至今，2臺燃機采用連續運行方式，排氣溫度分散度在正常值范圍內。第三次燃燒系統檢查（CI）期間，拆出的燃燒部件包括過渡段外觀良好，外框無裂紋，涂層表面無裂紋，后支撐架螺栓無變形現象，墊片完好無脫落，浮動密封與側密封完好無磨損跡象；但是無損探傷檢查發現有9只（損壞率是50%）過渡段的羊角支撐架基材有裂紋，固定插耳磨損嚴重，做更換處理。
三、燃燒部件故障原因

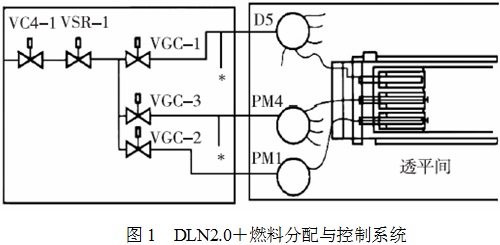

漕涇熱電的2臺9FA燃機采用DLN2.0＋干式低氮排放燃燒室，一臺燃機有18只周向布置的燃燒室，燃燒室主要由燃料噴嘴和燃燒室端蓋組件、外缸、火焰筒和過渡段、導流襯套、后缸等組成。每只燃燒室有5只燃料噴嘴，每只噴嘴各有一個擴散燃料通道和一個預混燃料通道。燃料分配與控制系統見圖1。從圖可見：天然氣燃料經過速比閥VSR-1后，分別經過VGC-1調節閥，通過擴散燃料支管D5供入每只燃燒室的5只噴嘴的擴散燃料通道；經過VGC-3調節閥，通過預混燃料支管PM4供入每只燃燒室的4只噴嘴的預混燃料通道；經過VGC-2調節閥，通過預混燃料支管PM1供入每只燃燒室的剩余1只噴嘴的預混燃料通道。
VC4-1—輔助截止閥；VSR-1—速度／比例截止閥；VGC-1—氣體控制閥；D5—擴散燃燒支管；VGC-3—氣體控制閥；PM4—預混燃燒支管；VGC-2—氣體控制閥；PM1—預混燃燒支管；＊—吹掃空氣，來自壓氣機出口。
為了確保機組點火、升速和低負荷工況下的燃燒穩定性，DLN2.0＋燃燒室設計有4種燃燒模式，從機組啟動初期的擴散燃燒模式，直至最終的預混燃燒模式：
1、擴散燃燒模式。從點火到95%轉速，僅5只噴嘴以擴散燃燒模式運行，PM4支管用空氣吹掃。
2、亞先導預混模式。95%轉速到8%負荷，5只噴嘴以擴散燃燒模式、PM1噴嘴以預混模式運行，PM4支管用空氣吹掃。
3、先導預混模式。8%負荷到50%負荷，5只噴嘴以擴散燃燒模式、PM1噴嘴和PM4噴嘴均以預混模式運行。
4、預混燃燒模式。50%負荷以上，PM1噴嘴和PM4噴嘴均以預混模式運行，D5支管用空氣吹掃。
機組每次啟動，燃燒室都要經過上述燃燒模式的切換，在此過程中燃燒室中各噴嘴間燃料及火焰的分布不均，造成火焰筒局部過熱、鼓包、變形，影響火焰筒的壽命。對于頻繁啟停及半負荷運行的機組，其影響尤為明顯。
雖然燃機能夠燃用熱值變化范圍很寬的氣體燃料，但是對于特定的燃料系統，氣體燃料的熱值變化范圍是受到一定限制的。燃料噴嘴設計為在固定壓比范圍內運行，并通過增加或減小燃料噴嘴面積或氣體溫度來適應天然氣熱值的變化。對于一個給定的燃燒系統，燃料氣可互換性的度量為當量華白指數（MWI），以MWI作為在固定的壓比下，注入燃燒室能量的一個相對度量。使用燃料低位熱值、相對空氣的比重以及燃料溫度進行計算，數學定義為：
式中：LHV為燃料氣的低位熱值（Btu/scf）；SGgas為燃料氣相對空氣的比重；MVgas為燃料氣體的分子質量；Tgas為燃料氣的蘭氏絕對溫度，°R；28.96是干空氣的分子質量。
漕涇熱電2臺燃機的DLN2.0＋燃燒系統允許的MWI范圍為42.09（1±5%）。由式（1）可知，影響MWI數值的主要因素是燃料氣的低位熱值。當燃料氣熱值偏高，高于設計參數值，以致在相同的燃?xì)鉁囟认翸WI超出限值5%時，燃燒室內會出現燃燒動態壓力不穩定，造成脈壓波動問題，引起燃燒部件損壞。
漕涇熱電9FA機組原先設計的氣源為西氣，低位熱值一般為32～34MJ/m3。在2009年底之前，天然氣氣源為西氣，熱值在設計范圍內且比較穩定，2臺機組的燃燒性能也比較穩定，沒有發生因燃燒部件故障引起的計劃外檢修，小修期間拆出的燃燒部件也處于良好狀態，無鼓包、破裂及螺栓斷裂現象。
2010年起隨著LNG進入天然氣管網，天然氣熱值逐漸上升且不穩定，熱值由原先的33.5MJ/m3左右上升到36MJ/m3以上，假定天然氣溫度不變，MWI將超過給定值的7.5%以上；而2臺燃機接連出現過渡段故障的時間恰恰與天然氣熱值上升的時間相吻合�？梢娞烊粴鉄嶂翟龃笾苯邮筂WI超出給定值的5%所引起的燃燒脈動，正是過渡段出現故障的原因。
機組長期處于天然氣MWI接近或超過給定值的105%的情況下運行，振蕩燃燒引起的大幅度壓力脈動，使燃燒部件易產生材料磨損、脫落等故障�；鹧嫱部炕⌒蚊芊馄c燃料噴嘴端蓋和過渡段連接密封，燃燒振蕩會造成弧形密封件磨損或脫落，而火焰筒本體損壞的可能性大大減小。過渡段臨近1級噴嘴的區域，燃?xì)鉁囟茸罡�，工作條件最惡劣，如果燃燒脈動高，在與較大的燃燒振蕩引起的大幅度壓力脈動的共同作用下，容易引起過渡段后支撐架螺栓斷裂，涂層剝落甚至基材出現裂紋。
四、采取措施
根據漕涇熱電和其他電廠的實際情況及經驗教訓，目前漕涇熱電已采取以下措施來降低燃燒部件，尤其是過渡段的損壞風險：
1、在18只燃燒室中，安裝在線燃燒動態性能監測探頭（CDM）。將測得的脈動壓力轉換為模擬信號輸至控制界面上，以增加監測燃燒室內動態性能的手段；當探測到的脈動壓力偏高時，降低燃機負荷，即降低燃燒溫度，減小燃燒脈動量，并及時安排燃燒調整。相比以前只能監視燃機排氣溫度分散度，機組運行期間增加了對燃燒工況監視的直接手段，可對燃燒性能進行預判，并及時采取人工干預措施。在安裝CDM后，漕涇熱電2臺燃機的燃燒室部件再未發生故障事件，計劃定檢期間也未發現異常情況。
2、投用天然氣色譜儀，測定天然氣的熱值。根據天然氣熱值變化的情況，精確地控制天然氣的溫度，確保天然氣的Wobbe指數保持在規定的范圍內，從而改善燃燒脈動。
五、升級改造方案
根據以上提及的天然氣熱值變化引起的MWI偏差超出限定的±5%范圍，燃燒脈動壓力增大等原因造成燃燒部件故障。GE公司在DLN2.0＋的基礎上進行了重新的整體設計，推出了DLN2.6＋燃燒室，其特點是：
1、燃燒部件如燃燒筒、過渡段、燃料噴嘴及聯焰管在基材、結構設計、涂層、耐磨處理上都進行了優化。
2、增大燃料通道尺寸，使得在燃?xì)鉄嶂灯x設計值仍能維持燃燒壓比。
3、相對DLN2.0＋燃燒室，在中心增加了1只燃料噴嘴，在新的設計中，周圍5只噴嘴的擴散燃料通道與D5支管連接，擴散燃料流道分為兩組，2只一組與PM2支管連接，另外3只為一組與PM3支管連接，中間1只噴嘴僅有的擴散燃料通道與PM1支管連接。
4、相對DLN2.0＋，天然氣模塊中各增加一路天然氣管路及吹掃空氣管路。
5、燃機透平間內各增加一路天然氣分配支管及吹掃空氣分配支管。

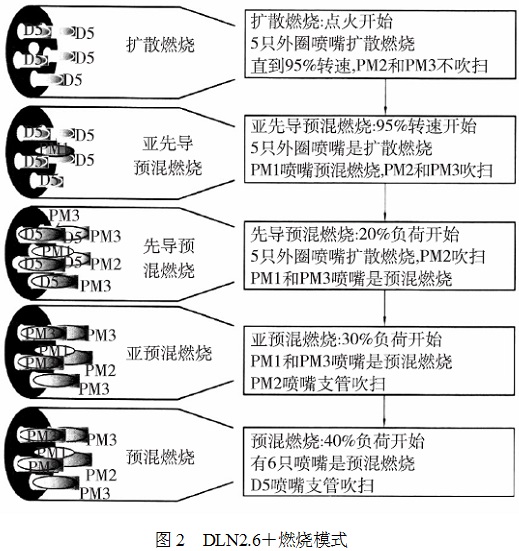

燃燒系統DLN2.6＋燃燒模式見圖2。
升級為新型的DLN2.6＋燃燒系統后，將帶來以下受益：
1、將MWI范圍由給定值的1±5%升級為1±10%，提高了燃燒系統對燃料熱值變化的適應性，能有效降低燃燒脈動壓力，從而降低燃燒部件尤其是過渡段、燃燒筒損壞的幾率。
2、解決了機組低負荷時火焰筒頭部壁溫分布不均的問題，有效避免因燃燒部件局部過熱、鼓包，降低火焰筒壽命的故障發生。
3、燃燒部件的檢修周期由燃燒8000h升級為燃燒24000h。
4、擴大了預混燃燒模式運行的工況范圍，有效降低燃燒排放。50%負荷時NOx/CO的排放可達到20mg/m3，30%負荷時排放可達到30mg/m3�！�
六、結語
上海漕涇熱電是中國第一批F級燃機電廠，與華東地區其他幾家電廠同批引進的燃機所不同的是，漕涇熱電采用的是9F級多軸雙燃料燃?xì)庹羝?lián)合循環機組，在系統配置上會有所不同，但所使用的燃燒系統相同，遇到的問題類似，有關故障的原因分析和改進措施可相互借鑒。
作者：荊迪 莊清泉 上海漕涇熱電有限責任公司
