工程機械空調系統原理及常見故障排除方法
發布日期：2016-03-11 來源：《上海設備管理》
點擊數：28519
一、組成及原理
1、組成
工程機械空調系統可分為制冷系統和電控系統2個子系統。制冷系統主要由壓縮機、冷凝器、電子扇、干燥過濾器、膨脹閥、蒸發器、 鼓風機、循環管路、制冷劑、潤滑油等組成。電控系統主要由蓄電池、點火開關、保險絲、空調開關、電阻器、溫控開關、壓力開關、 壓縮機、電磁離合器、繼電器等組成。
2、主要部件功用
（1）壓縮機
工程機械空調制冷系統常用斜盤式壓縮機。其功用是：一方面維持制冷劑在系統中的流動；另一方面對氣化后的制冷劑加壓形成液態制冷劑，以便在冷凝器中減壓后放熱。
（2）冷凝器和電子扇
冷凝器是制冷系統中的一個主要熱交換裝置。其功用是使壓縮機輸入的高溫高壓制冷劑冷卻，使其冷凝成高壓液態制冷劑。工程機械上一般安裝散熱電子扇強制散熱。
（3）干燥過濾器
它串聯在冷凝器與膨脹閥之間的管路上，具有儲液、干燥和過濾液態制冷劑的作用。
（4）膨脹閥
其功用是將經過干燥過濾的高壓液態制冷劑從小孔噴出，使其急劇膨脹，變成低壓氣體以便吸熱。膨脹閥還能調節流入蒸發器的流量，以適應不同負荷的要求。
（5）蒸發器和鼓風機
蒸發器的功用是產生冷效應。制冷劑從膨脹閥小孔噴入蒸發器后，迅速吸熱氣化，使蒸發器表面溫度降低；從鼓風機吹來的空氣流過蒸發器表面，被冷卻后吹出，使駕駛室內降溫。
（6）制冷劑和冷凍潤滑油
工程機械制冷系統使用的是氟利昂類制冷劑，由于環境保護的需 要，R134a制冷劑已逐步取代R12制冷劑。冷凍潤滑油隨制冷劑在管路內循環，具有減少零件摩擦及增加密封性能的作用。
3、工作原理
在點火開關接通狀態，將空調開關閉合。此時有2路電流輸出：第1路電流經串聯的電阻器到達鼓風機，使鼓風機工作。第2路電流 經溫控開關、壓力開關到達壓縮機的電磁離合器，使電磁離合器吸合，壓縮機工作，使制冷劑開始循環并制冷。第2路電源還接通散熱電子扇繼電器，使電子扇旋轉，以強制散熱。
當制冷系統溫度與壓力過高時，溫控開關或壓力開關打開，制冷系統停止工作，以對制冷系統起保護和自動控制作用。
二、故障診斷步驟及方法
工程機械空調系統發生故障時不要立即拆檢，因?yàn)榫S修前的故障診斷尤為重要。我們總結空調系統維修經驗，得出的診斷步驟及方法 如下所述。
1、診斷步驟
（1）詢問
通過詢問駕駛員，了解故障的癥狀及故障發生的前因后果，如空調系統的維修情況、發生故障時的運行情況等，可幫助判斷故障部位。
（2）觀察
觀察時，主要査看以下4個方面：
一是空調開關、保險絲是否良好，相關線束是否破損；二是傳動膠帶是否完好；三是冷凝器是否壓扁、碰傷；四是管路是否破裂等。
（3）試機

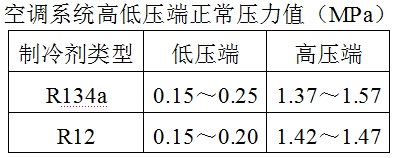

為査找故障部位常需進行試機，試機時將壓力表接到壓縮機吸入和排出接頭上。試機的同時測量駕駛室內的溫度�？照{(diào)系統正常運行時，其壓力值如下表所示（由于環境溫度的變化，其值會有所不同），駕駛室內、外溫差以7～ 8℃為宜。
2、診斷方法
工程機械空調系統故障診斷方法可概括為 “看、摸、聽、量” 4個字，具體如下所述。
（1）看
主要是看制冷效果、看制冷劑量、看是否泄漏。看制冷效果時，應觀察膨脹閥出口至制冷壓縮機之間的軟管不應出現結霜現象；看 制冷劑量時，應通過觀察干燥過濾器的玻璃窗內制冷劑的流動狀態來判斷制冷劑量；看是否泄漏時，應觀察管接頭和管路有無油跡。
（2）摸
用手感受制冷劑在氣、液形態變化時溫度的變化情況。下列4處溫度應有明顯變化：一是壓縮機吸氣口應為2℃左右，出氣口溫度應 為70℃左右；二是冷凝器進入管應為70℃，排出管應為50℃（具有一定溫差）；三是膨脹閥進氣口與出氣口，制冷劑經過膨脹閥的節流作用后，其在進氣口為中溫高壓液態，在出氣口則轉變?yōu)榈蜏氐蛪簹鈶B(tài)；四是干燥過濾器的前、后管道，正常情況下溫度應一致。
（3）聽
通過耳聽可對以下部位進行診斷：一是膠帶過松、壓縮機離合器打滑會出現尖叫聲，此時制冷效率降低；二是壓縮機固定螺栓和托架安裝螺栓松動時會發出抖動聲；三是轉動部件（壓縮機、鼓風機、電子扇）的軸承損壞后，會出現機械噪聲。
（4）量
通過測量電壓、電阻及電路通斷，判斷電控系統是否存在故障。
三、常見故障及排除方法
1、常見故障
工程機械空調系統是一個完全密封的循環系統，其中任何一個零部件損壞都會造成制冷能力下降、不制冷或產生異響。工程機械空調 系統常見故障可分為制冷系統故障、電控系統故障、制冷劑和冷凍潤滑油引起的故障等。
制冷系統故障可分為4類：一是傳動部件（如傳動膠帶、膠帶輪、軸承等）損壞；二是運動部件（如壓縮機、膨脹閥閥芯等）損壞及磨損；三是冷凝器、蒸發器臟堵和泄漏；四是管路堵塞、泄漏或破裂等。
電控系統故障可分為3類：一是壓縮機離合器電磁線圈損壞；二是壓力開關、溫控開關損壞；三是鼓風機、散熱電子扇損壞及相關線 路的短路、斷路等。
制冷劑和冷凍潤滑油方面引起的故障可分為制冷劑和冷凍潤滑油過多、過少或被污染等。
2、排除方法
（1）壓縮機
壓縮機的主要故障為制冷劑壓力偏低、電磁離合器不吸合、主軸油封泄漏、軸承異響。制冷劑壓力偏低時，壓縮機進氣口和排氣口無明顯溫差，一般為進、排氣閥片損壞或氣缸內部磨損，此時應更換壓縮機。電磁離合器不吸合時，應先測量電磁離合器線圈電阻是否為4～8Ω，否則應更換電磁離合器線圈；若電阻符合要求，再測量壓力開關、溫控開關、空調開關等處輸出電壓。如電壓不符合要求，應修理或更換相關部件。主軸油封泄漏時，更換主軸油封即可。壓縮機軸承異響產生時，應更換新件。
（2）膨脹閥
膨脹閥的主要故障為開度過大、開度過小及堵塞。膨脹閥開度過大，會造成低壓側制冷劑過多、蒸發器及低壓管上結霜結冰、出風口風量變小。此時通過調整膨脹閥調整螺絲使其開度變小即可。膨脹閥開度過小時，其進口濾網處結霜、蒸發器上部與下部有溫差。此時可通過調整膨脹閥調整螺絲，使其開度變大即可。膨脹閥被臟物堵塞、制冷劑無法流動或流動變緩時，須徹底清理制冷系統，必要時更換膨脹閥。膨脹閥被冰堵、蒸發器出風口時出熱風時出冷風時，應更換干燥過濾器總成，然后抽真空并重新充注制冷劑即可。
（3）干燥過濾器
干燥過濾器主要故障為堵塞。干燥過濾器堵塞時，其溫度比冷凝器出來的液體溫度低（相當于節流作用），堵塞嚴重時應更換干燥過濾器。
（4）冷凝器和電子扇
冷凝器和電子扇主要故障為風力受阻、電子扇不轉動以及冷凝器泄漏。風力受阻時，電子扇轉動正常、冷凝器進入管 (上部）和排出管（下部）溫度都較高且溫差不大，此時清理散熱片表面堵塞物即可。電子扇不轉動時，應測量電子扇線圈電阻及電壓，若電子扇線圈短路或斷路，應更換電子扇；若無電壓，應檢査電子扇繼電器及相關線路。冷凝器泄漏時，可焊補或更換新件。
（5）蒸發器和鼓風機
蒸發器和鼓風機的主要故障為出風口風量小、鼓風機不轉動以及蒸發器泄漏，其故障排除方法與冷凝器和電子扇故障排除方法相似，不再贅述。
（6）制冷劑
制冷劑主要故障為無制冷劑、制冷劑充注量不足或過多。無制冷劑時，電磁離合器不吸合、連接壓力表時無制冷劑噴出，此時須對制冷系統進行檢漏、補漏、抽真空、充注制冷劑。若制冷劑充注量不足，在發動機低速運轉、溫度調節旋鈕置于最大冷卻擋時，可在示液窗玻璃處看到大量泡沫，此時在系統檢漏基礎上補充制冷劑即可。制冷劑充注量過多時，在觀察窗處看不到泡沫，此時放出多余制冷劑即可。
作者：趙夫建 上海大屯能源股份有限公司汽車運輸分公司大修廠
