起重機起升卷筒竄動分析與排査
發布日期：2016-03-04 來源：作者:宣長宇 上海振華重工集團股份有限公司
點擊數：29240
一、故障現象
1臺輪胎式集裝箱專用起重機，駕駛員在對其起升卷揚機潤滑作業時，發現其起升卷筒軸向竄動，竄動量約為10 mm，吊具起升時，起升卷筒向減速器一側移動；吊具下降時，起升卷筒向軸承座方向移動。吊具升、降時，起升卷筒軸承和聯軸器均有強烈的振動。隨著起升卷筒的轉動，軸承座上部存在跳動，且在起升與下降狀態，這種跳動的方向正好相反。
二、結構及原理

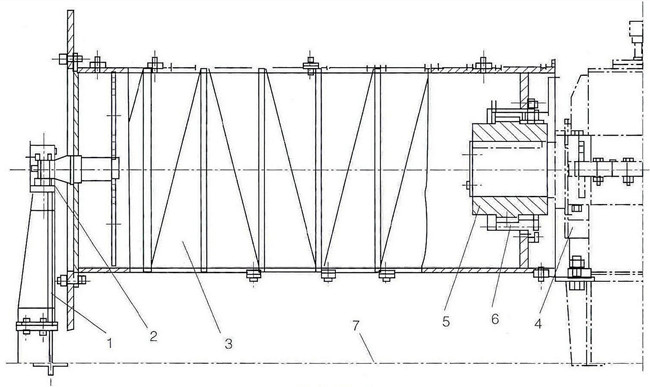

該集裝箱專用起重機的起升卷揚機主要由軸承座1、軸承2、起升卷筒3、減速器4、外齒聯軸器5、內齒聯軸器6和小車架7等組成，如（圖1起升卷揚機結構）所示。
左端軸承座1內鑲有軸承2，起升卷筒3左端的支撐軸固定在軸承2的內孔中。
減速器4的輸出軸通過單鍵與外齒聯軸器5連接，外齒聯軸器5通過花鍵與內齒聯軸器6連接，內齒聯軸器6通過螺栓固定在起升卷筒3右端。
外齒聯軸器5與內齒聯軸器6的花鍵可軸向滑動，如此構成浮動支撐，即外齒聯軸器5 和內齒聯軸器6允許有15mm的軸向滑動量。軸承2的型號為22224E型雙列調心滾子軸承， 其具有一定的角向偏差, 游隙為220～340μm。軸承座1和減速器4固定在可以移動的小車架7上，構成起升卷揚機兩端的支撐。
起升卷筒3上共有8個鋼絲繩固定點，共纏繞有4根鋼絲繩, 每1根鋼絲繩的兩端，各由2個固定點固定。這4根鋼絲繩通過滑輪與集裝箱吊具4個角的滑輪連接，當起升卷筒轉動時，可將集裝箱吊起或下放。起升卷筒3表面加工有螺旋式繩槽，起升卷筒轉動時，鋼絲繩沿繩槽收放，防止亂繩。左、右旋繩槽對稱布置，以使鋼絲繩對起升卷筒的軸向力保持平衡。
三、故障排査
打幵軸承座端蓋，發現軸承潤滑油脂較黑，并有一些較細金屬屑。更換軸承后，發現起升卷筒的軸向移動仍然存在，故此判斷起升卷筒軸向移動不是由于軸承磨損造成。
由起升卷筒結構可知，外齒聯軸器通過壓板固定在減速器輸出軸上，不會產生軸向移動， 而內齒聯軸器卻可以在外齒聯軸器上軸向移動。分析認為，起升卷筒軸向移動的原因可能是起升卷筒上固定的外齒聯軸器受到了軸向推力。鋼絲繩采用左、右旋繩對稱布置，在正常情況下鋼絲繩對起升卷筒的軸向力保持平衡，不會產生軸向力。如果起升卷揚機的外齒聯軸器與內齒聯軸器中心存在一個角度偏差時，就會在起升和下降時產生軸向力。

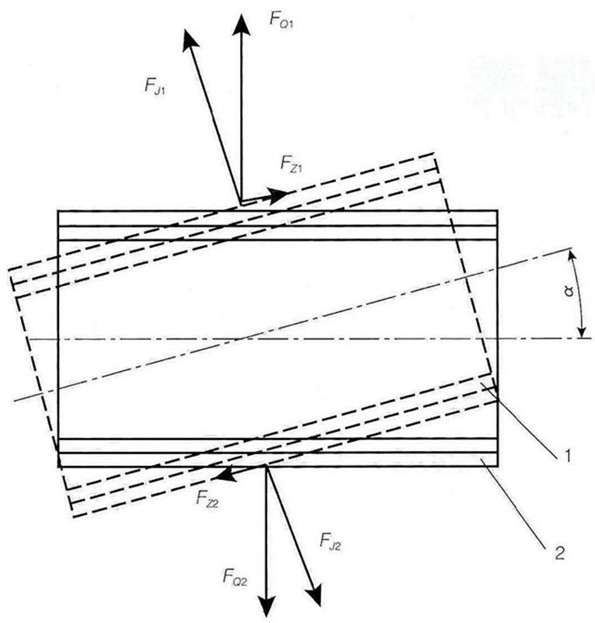

1、內齒聯軸器； 2、外齒聯軸器； FQ1—內齒聯軸器所受起升力；
FZ1—起升時軸向力； FJ1—起升時徑向力； FQ2—內齒聯軸器所受下降力；
FZ2—下降時軸向力；FJ2—下降時徑向力；α—內外齒聯軸器的角度偏差
圖2內、外齒聯軸器受力分析所示為內、外齒聯軸器存在角度偏差時的受力分析。根據力的分解原理可以看出，由于起升卷筒起升和下降時，內齒聯軸器的受力方向相反，產生的軸向分力方向相反。因此， 起升卷筒向兩個方向軸向移動。
進一步分析認為，起升卷筒角度產生偏差的原因可能是軸承座中心高度與內、外齒聯軸器中心高度不同。用高度尺測量減速器輸出軸中心至小車架的距離為327mm，測量軸承座中心至小車架底平面的距離為321mm。由此看出，軸承座中心比減速器輸出軸中心低6mm。
原來軸承座底部已墊加1塊厚10mm的鋼墊板，再在軸承座底部增加6mm鋼墊板以彌補高度差后，進行吊載升、降試驗，起升卷筒仍存在軸向移動。又將增墊的鋼墊板分別更換成4mm和10mm厚的鋼墊板進行吊載升、降試驗，軸向移動現象仍未得到改善。
將增墊的鋼墊板撤出，重新用水平尺測量起升卷筒的水平度，發現減速器側小車架平面比軸承座側低10mm，由此說明減速器側的小車架平面存在沉降變形。
將原來的墊板抽出，用水平尺調整好起升卷筒的水平度，將軸承座固定，進行吊載升、降試驗，軸向移動現象基本消失。用百分表檢測起升卷筒軸向跳動僅為0.13mm，遠低于出廠允許的0.40mm偏差。
