變壓器過熱故障分析及應對措施

       電力變壓器是電力系統中進行電壓等級調節的關鍵設備，其安全可靠運行直接影響著供電網絡的可靠、穩定供電，但變壓器的多種故障尤其是過熱故障給其安全平穩運行帶來了威脅，給電網的可靠供電帶來了影響。
       一、常見的變壓器過熱故障
       1、變壓器過熱故障的形成機理
       變壓器運行過程中難以避免會產生空載損耗和負載損耗，這些損耗會以熱量的形式在變壓器的繞組、鐵芯和結構件上積聚，使繞組、鐵芯及其周圍介質的溫度升高，并且這些熱量會通過變壓器油箱、冷卻裝置向周圍環境傳遞，當各部分的溫差大到能使產生的熱和散出的熱平衡時，即達到了平衡狀態，這時變壓器各構件的溫度會保持平穩；相反，如果無法達到平衡，就會在該部件上形成過熱。
       2、變壓器過熱故障的分類
       變壓器的過熱故障概括起來共有2種分類方式：
       （1）按其形成的部位不同，有內部過熱故障和外部過熱故障。內部過熱故障主要發生在繞組、鐵芯、油箱、夾件、有載分接開關以及引線等部件上；外部過熱故障主要發生在套管、冷卻裝置和其他外部組件上。
       （2）按變壓器過熱故障的性質來分，主要有以發熱異常為主的發熱型過熱故障和以散熱異常為主的散熱型過熱故障。
       二、變壓器過熱故障原因分析
       1、鐵芯過熱故障原因分析
       變壓器運行時會在各繞組、引線和油箱之間產生不均勻的電場，而處在該電場中的鐵芯、夾件等金屬構件因其所處位置的不同，所形成的懸浮電位會不相等，當兩點間的懸浮電位差增大到擊穿其間的絕緣時，便會產生火花放電，使變壓器油分解，該故障如得不到及時解決，最終就會使變壓器絕緣損壞，引發事故。為了避免類似事故的發生，應對變壓器的鐵芯、夾件等構件實施可靠接地。當鐵芯一點接地時，能保證鐵芯整體均為零電位，但由于特定的原因使鐵芯兩點或多點接地時，在接地點之間就會構成閉合回路，并與鐵芯的交變磁通相交鏈而產生感應電壓，該電壓會在其他為零電位的構件形成的回路中產生電流或環流，從而導致局部過熱，導致油分解，給變壓器造成危害。導致鐵芯多點接地的原因主要有：
       （1）鐵芯夾件絕緣、墊腳絕緣等受潮、損壞或油箱底部沉積有污泥，使絕緣電阻下降，引起鐵芯與相鄰構件短路，從而形成環流引起變壓器局部過熱；
       （2）鐵芯墊片上不規整或不整齊的毛刺、翹曲與相鄰?qiáng)A件、墊腳搭接構成短路，而形成環流導致局部過熱；
       （3）鐵芯和構件存在的質量問題使鐵芯接縫氣隙太大，在鐵芯結合部產生磁通或諧波磁通而引起局部磁通畸變和鐵芯局部過飽和，從而導致鐵芯局部過熱。
       2、繞組過熱故障原因分析
       繞組過熱故障原因有：
       （1）對于帶有統包絕緣的換位導線繞制的變壓器，由于其繞組制造工藝不成熟，在長期運行中會逐漸出現統包絕緣膨脹、段間油道堵塞和油流不暢等問題，這會使匝絕緣得不到及時冷卻而逐漸老化，最終變脆脫落，造成局部露銅，形成匝間短路，導致變壓器燒損事故。
       （2）由于變壓器繞組的主磁通和漏磁通沿著繞組的徑向方向上的風量變化復雜，而引起渦流損耗分布不均勻，并在繞組端部達到最大，在大容量變壓器中，由于漏磁密度高，形成的雜散損耗很大，從而導致過熱。
       （3）由于繞組的換位不合理，導致漏磁場在繞組各并聯導體上的感應電勢不同，在各并聯導體上產生環流，環流和工作電流在一部分導體中疊加而引起過熱。
       3、分接開關過熱故障原因分析
       對于調壓比較頻繁、負荷電流較大的調壓變壓器而言，在其進行頻繁調壓時，觸頭極容易磨損或腐蝕而使其接觸性能降低，接觸電阻變大，導致觸頭熱量積聚而發熱，而發熱又反過來加劇了觸頭的氧化和腐蝕，如此惡性循環，最終必然會導致變壓器損壞事故。
       三、變壓器過熱故障的診斷方法
       1、外觀檢查
       外觀檢查是通過對正常運行的變壓器的聲響、氣味、外殼溫度情況和變壓器外部裝置等信號的檢查，從而掌握變壓器各組件的工作狀態，并結合已取得的數據資料或歷史數據、出廠數據等進行初步分析判斷。
       2、內部故障的診斷
       （1）油中溶解氣體分析法
       目前，使用較為普遍的變壓器主要是充油式變壓器，充油式變壓器在絕緣手段上運用的是油浸紙的方法，當變壓器出現過熱故障時，變壓器內的礦物油和絕緣紙將發生裂解，產生H₂、C₂H₄、C₂H₂、C₂H₆、CO、CO₂等氣體，因此利用油氣分離裝置把以氣體從礦物油中分離出來，然后利用溶解氣在線色譜分析（DGA）技術和氣敏傳感器等檢測手段對氣體成分和含量進行分析，分析數據輸入“診斷系統”，利用診斷系統的分析和判斷功能對該數據與變壓器正常運行時的各項數據進行對比，就可以得到變壓器過熱故障發生的部位及嚴重程度。

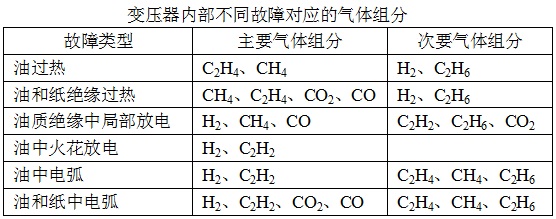

       一般來說，變壓器運行中因其存在的故障類型或性質的不同其產生的溶解氣的組成成分會有所不同，不同的故障對應的氣體組成如下表所示。

       （2）電氣試驗
       電氣試驗主要包括：
       ① 測量繞組直流電阻
       該方法能夠掌握繞組縱絕緣和導電回路連接的情況，從而發現變壓器繞組匝間短路、繞組斷股、分接開關和導線接頭接觸不良等故障，同時還能判斷直流電阻是否平衡、調壓分接開關檔位是否有效。
       ② 測量短路阻抗和負載損耗
       通過測得數據和出廠試驗值作對應的比較，從而判斷變壓器繞組的變形、錯位以及結構件中是否存在渦流或環流集中引起的過熱缺陷情況。
       四、應對措施
       針對不同的過熱原因可以采取相應的應對措施：
       （1）對于繞組結構原因引起的低壓繞組故障，可將變壓器低壓繞組改為雙螺旋結構；
       （2）盡量使連接分接開關正確連接，使螺帽緊固，防止松動導致的發熱；
       （3）對于冷卻器管道堵塞引起的過熱應該采取定期用壓縮空氣或水清洗冷卻器管道的方法予以防范；
       （4）為了防止漏磁引發過熱故障，可以在變壓器油箱內壁和繞組鋼脫板上加裝磁屏蔽，從而使磁通通過導磁性較好的磁屏蔽裝置，避免在油箱壁中過多的損耗而引起油箱局部過熱；
       （5）加強管理，避免因管理不善而導致的過熱事故發生。
       五、結語
       變壓器從設計、制造，一直到運輸、安裝、維護的各個環節中的任何一環疏忽或操作不規范，都會影響變壓器投運后的可靠、穩定運行，而以上各個環節的規范操作對變壓器的過熱故障防范更是起著決定性的作用，因此變壓器設計制造部門、安裝施工部門以及運行維護部門都要采取有效措施，加強管理以預防變壓器過熱故障的發生。
