頂升法對框架立柱沉降的處理與應用

       一、概況

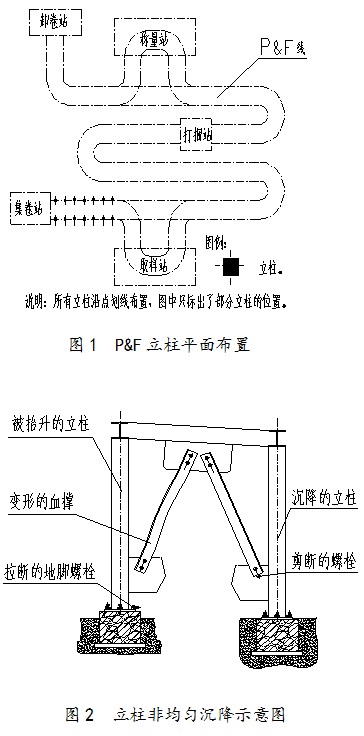

       寶鋼條鋼高速線材分廠于1999年投產運行，運行多年后，P&F運輸線鋼結構立柱（立柱平面布置如圖1）由于基礎沉降不均勻?qū)е铝⒅l(fā)生不同程度沉降，有的立柱甚至被抬高（如圖2），使得部分立柱斜支撐嚴重變形、安裝螺栓被剪斷，立柱地腳螺栓被拉斷，嚴重危及設備安全和正常生產。
       為解決這一問題，寶鋼條鋼部決定對框架立柱沉降不均進行處理，使各立柱底板相對標高誤差在規定值以內，以滿足正常生產和設備安全要求。


       二、立柱調整施工
       1、需要調整的立柱標高測量

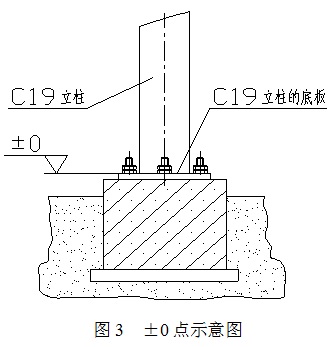

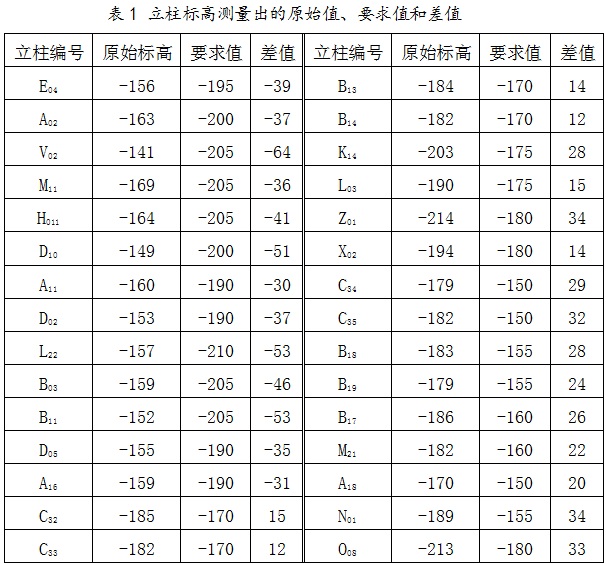

       以C19立柱底板的標高為±0（如圖三），用水準儀測量各立柱底板的相對標高原始值，結合圖紙要求的各立柱之間的相對值，計算出標高要求值，并進一步計算出原始值與要求值之間的差值，該差值就是標高的調整值。經現場測量，標高需要調整的立柱共有30根，測量和計算出的原始值、要求值和差值見表1。


       2、專用工具制作

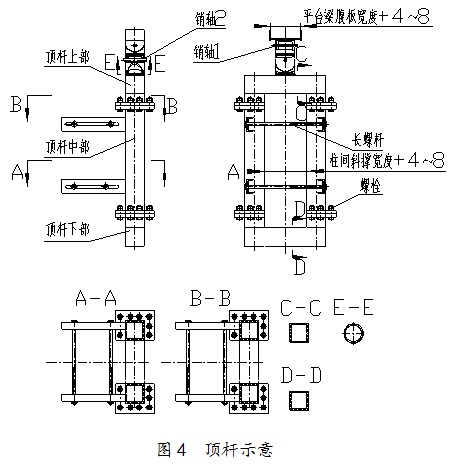

       采用專用的頂桿配合千斤頂調整立柱的標高，需要根據立柱高度、千斤頂?shù)母叨戎谱鲗ｉT(mén)的頂桿，頂桿用Q235型鋼和20鋼管制作，共制作兩套，制作的頂桿如圖4所示。

       3、立柱調整
       表1中差值為負數的，則該立柱的標高降低該負數的絕對值。差值是正數的，則標高升高該數值。先調整需要升高的立柱，再調整需要降低的立柱。
       （1）標高需要升高的立柱調整

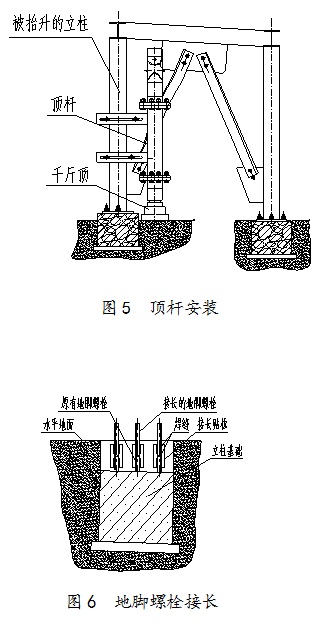

       依次調整各根標高需要升高的立柱。施工的步驟和方法是：第一步，拆除需要調整的立柱上的聯接梁的部分安裝螺栓，使立柱都能自由地升高或降低。第二步，拆除地腳螺栓，使立柱能脫離基礎。第三步，安裝頂桿和頂升用千斤頂（如圖5所示）。第四步，架設水準儀觀測頂升值。第五步，操作千斤頂，使立柱升高預先設定的數字（通過水準儀觀測）。第六步，在底板和基礎之間安裝預先制作的墊鐵。第七步，拆除千斤頂和頂桿。第八步，將立柱底板與基礎之間的空間二次灌漿、養護、拆模。第九步，安裝所有預先拆除的螺栓。部分立柱由于標高值升高較多，原有地腳螺栓需要焊接接長（如圖6）。

       （2）標高需要降低的立柱調整
       依次調整各根需要升高的立柱。施工的步驟和方法是：第一步，拆除需要調整的立柱上的聯接梁的部分安裝螺栓，使每一根需要調整的立柱都能自由的升高或降低。第二步，拆除地腳螺栓，使立柱能脫離基礎。第三步，安裝頂桿和千斤頂（如圖6所示）。第四步，操作千斤頂，使立柱頂升。第五步，用風鎬鑿除底板下面的基礎，鑿除深度應保證立柱調整合格后，底板與基礎上表面之間有25～50mm的二次灌漿間隙。鑿除深度用鋼板尺測量。第六步，焊接修復被拉斷的地腳螺栓。第七步，用二次灌漿料找平被風鎬鑿過的毛躁表面。第八步，待找平的二次灌漿料半干后，將最下面的一塊20mm厚墊鐵壓入找平的灌漿料(應保證該墊鐵的上表面仍高出找平層10mm)。此過程中，用精度0.02mm/m的條式水平儀檢測墊鐵的水平度，不應超過0.1mm/m。第九步，找平灌漿層養護3天后，在立柱底板與已經安放的墊鐵之間安裝墊鐵，墊鐵的總高度根據立柱需要調整的標高確定。第十步，操作千斤頂放下立柱，使立柱落在墊鐵上，并進一步用傾墊鐵調整標高和墊實。第十一步，二次灌漿、養護、拆模。第十二步，安裝所有預先拆除的螺栓，安裝地腳螺栓時，由于鑿除了一定高度的基礎，需要在螺母與底板之間加裝墊鐵。
       4、復測與調整
       待所有立柱調整完畢，二次灌漿層拆模后，用水準儀對所有的立柱進行標高復測，進一步用薄墊鐵調整，至到各立柱之間的相對標高滿足要求為止。
       5、修復損壞的斜撐
       待立柱調整合格后，重新制作斜撐，更換損壞的部分。
       三、結束語
       寶鋼條鋼高速線材分廠P&F運輸線鋼立柱經調整后，消除了沉降不均帶來的附加應力，恢復了正常生產，經長時間運行未出現傾斜斜支撐變形、立柱地腳螺栓被剪斷的情況，達到了預期效果。

       作者1：劉天俊  五冶集團上海有限公司
       作者2：朱洪興  五冶集團上海有限公司
       作者3：婁正軍  上海寶鋼工業技術服務有限公司
