低壓冷水機組起動引起高壓側跳閘故障處理

       2011年末，某超五星級大酒店新建工程現場調試2臺608kW/380V冷水機組時，其中1臺起動在過程中10kV側過載跳閘發生故障，多次試機，故障仍未排除。而系統相同的另一臺冷水機組卻能正常起動和運行。

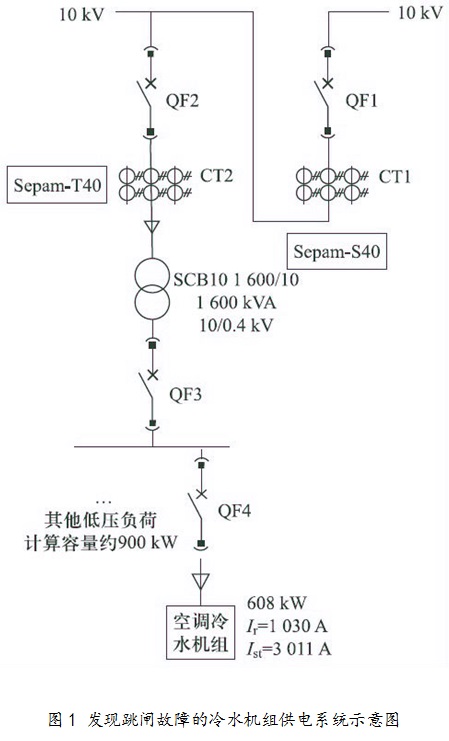

       出現跳閘故障的冷水機組供電系統示意圖如圖1所示。該機組內置起動裝置，最大起動電流為3011A，起動時間約2～3s。按照設計時數據計算，該機組起動和運行時，QF4、QF3 的長、短延時及瞬動脫扣整定均不會動作。由供電部門負責10kV側QF2的整定，動作時限是以額定電流的1.5倍及約0.5s動作時間為基礎而設置的整定值，而且柜子到位后，供電公司曾做過繼電保護一般校驗，參數設置也未見有出入。

       一、故障分析
       綜保顯示故障為過載跳閘，針對該故障從三方面分析原因：
       1、變壓器容量小導致小馬拉大車。變壓器繼電保護整定時，一般是根據變壓器額定電流計算的1.5倍計算，如果變壓器容量選得小，就會出現整定值小于實際負荷值，出現低壓不跳高壓跳的越級跳閘現象。對冷凍機組額定電流進行計算：
       Ir ＝Pe /（Un × 1.732cosθ）＝1030 A
       電動機運行時高壓側電流為41A，小于過電流整定值135A，不會過載跳閘。另外，因當?shù)毓╇姴块T(mén)2路10kV 供電總?cè)萘宽毿∮?400 kVA（4×1600kVA），且與該系統相同的另一臺冷水機組能正常起動也證明和變壓器容量關系不大。
       2、機組的起動方式。不同起動方式下，電動機的起動電流差別很大，如果起動電流值大于高壓側整定值，也會使高壓側跳閘。根據電機最大起動電流為3011A計算，電機起動時高壓側電流為122.4A，小于過電流整定值135A，不會過載跳閘。
       3、配電設備或保護設置。對配電設備逐一檢查，柜廠、冷水機廠商及變壓器廠商均證明各自設備安裝及調試無誤，該起動故障應與設備無關。當檢查綜合保護裝置內部參數設置時，預設過流為135A，標準反時限為485ms，電流變比為630/5。對該數據進行分析，圖紙?jiān)O(shè)計和柜內安裝到位的CT2的電流變比為150/5，到“綜保”卻以630/5 來考量，起動電流值由于這個原因被擴大了4倍多。電機起動時變壓器高壓側電流為122.4 A，此時150/5 的流變CT2二次側電流為4.08A，而輸入綜保裝置的過載保護整定值為135/（630/5）＝1.07A，4.08＞1.07，導致冷水機組起動過程跳閘。
       二、故障排除
       針對該故障，對綜保裝置參數進行修改，將630/5 改為與外置電流互感器變比相同（即150/5），同時檢查相應的設備安裝及接線、整定值。確認無誤后，開始準備進行試起動。
       冷水機組的技術人員先是斷開電動機與傳動部分的連接，在油溫預熱到45℃后起動，未見故障。又將先前斷開部分再重新連接起來，按照正常工況進行起動，故障亦未重現。至此，故障排除。
       三、結語
       經過對該案例的故障分析和排除，得益如下：
       1、不依賴供電部門的參數設限。10 kV側動作電流、動作時限是以額定電流的1.5倍及約0.5s動作時間為基礎而設置。供電部門應恰當選擇保護電器的動作電流和動作時間，既躲開起動電流，又使用戶跳閘故障不頻繁發生。供電部門若簡單地以用戶變壓器的額定載流量來限制用戶設備起動，顯然不合乎實際的情況。
       2、核實冷水機組的電氣參數及電源線路。對選用大容量的冷水機組，工程師需索取相應的電氣參數數據，以供綜保設定參數之用。另外，大容量機組供電線路大多不需敷設中性線，但須向制造廠核實。
       3、調試驗收時須嚴格把關。該案例中，柜廠安裝調試和供電公司曾作過的繼電保護一般校驗也會存在疏漏，設計人員要從始至終，不放過任一環節，嚴格把好關，從而可避免不必要的故障發生。
