MC1332/H外圓磨床數控化改造方案和實現
發布日期：2016-03-04 來源：作者：孫麗萍 鄒軒 上海理工大學
點擊數：38610
一、經濟型數控化改造實施方案的可行性
普通外圓磨床MC1332/H主要適宜磨削IT6到IT5精度的圓柱形或圓錐形的回轉體工件，在軍工、航天、汽車等行業有著廣泛的應用。近些年隨著國內裝備制造業的快速發展，帶動了機床改造市場，國內一些企業開始使用經濟型數控系統改造普通磨床，效果顯著。
首先，改造后的數控磨床MC1332/H比普通磨床有優越性，體現在：它能夠解決機械制造中結構復雜、精度高、批量小、零件多變等加工問題；并且能穩定產品的加工質量，降低勞動強度；由于數控系統有很強的運算、記憶和存儲能力，可存儲多個加工程序；它還具有自動報警、自動補償?shù)裙δ�，能提高自�?dòng)化程度，給操作人員提供便利。在實際的生產過程中，一名操作人員可看管多臺機床，這不僅節省了勞動力，還大幅提高生產效率，降低了人工成本。其次，隨著國產經濟型數控系統技術的不斷發展，它的穩定性也在不斷提高。所以，國產經濟型數控系統不僅能滿足實際加工需求，而且價格是同類型進口系統的1/5，明顯體現出經濟型的特點，能大大降低設備的改造成本。此外，采用原來已經成熟的機械結構本體，能實現機床的大批量改造，縮短新設備試制周期和生產周期，進而快速響應市場變化，擴大產品市場占有率。
綜合以上分析，普通外圓磨床MC1332/H經濟型數控化改造實施的可行性很高，改造后不僅能滿足生產功能要求，提高自動化程度，而且能大大提高磨床的加工精度，擴大加工范圍，使企業充分利用有限資源，降低制造成本。
二、MC1332 /H改造遵循的三原則
1、“少更改”原則
經濟型數控化改造的基本原則是在滿足需要的前提下，應盡可能減小改動量，最大限度地利用原有設備的硬件資源，以降低成本。“少更改”原則的前提是要提高磨床制造質量，從控制線路改進的源頭著手，增加使用的可靠性和耐久性，減少返修率和退貨率，從而延長其技術壽命周期。先根據上述“少更改”的原則，以改造后磨床要達到的各種精度、驅動電機的功率和用戶的要求為基準，只把與數控系統有關的部分進行重新設計，可最大限度地減少成本，節省設計制造時間，減少廢棄物產生，提高資源再次利用率。
2、簡化和低消耗原則
改造時應盡量簡化設計，使用多功能部件及模塊化的部件來簡化產品結構，當發生故障時方便用戶檢查和維修。一方面，在滿足生產工藝控制要求的前提下，簡化控制回路的邏輯設計，可節省元器件，方便操作；另一方面，所用到的電氣元器件數量愈少，工作過程中出現故障的概率就愈小，穩定性就會愈高。此外，在設計過程中要做到：合理使用和分布電氣件和線路，使用抗干擾能力強的電氣元件，盡可能遠離干擾源與干擾對象，高壓線路、脈沖引線、低電壓線路分別敷線，輸入端口和輸出端口分開等。
3、可擴展、升級原則
改造時不僅需要考慮系統本身的壽命，而且要考慮產品功能的更新。首先，通過更換功能模塊，實現產品較為簡易且廉價的升級。對于磨床用戶當前不要求的功能，在設計時可將這些功能作為推薦可選部件，留下相應的設計空間，方便用戶生產過程中的功能添加。其次，采用可進行實時軟硬件升級的數控系統，用戶可對數控系統進行更新、程序更改及資料備份，避免用戶重新購入設備造成的資源浪費，這既可以延長設備的使用周期，也可以提高設備利用率。
三、MC 1332/H改造過程
MC1332/H的改造基于以上3條基本改造原則，一般從3個部分：機械部分、液壓部分、電氣部分進行改造。由于MC1332/H機床機械部分各方面性能穩定，精度高，液壓系統工作正常，所以改造時基本采用原有的機械及液壓零部件。下面重點闡述電氣控制部分的改造過程。
1、電氣控制部分方案
普通外圓磨床MC1332/H的電氣控制回路是由繼電器來實現控制的，雖然實現的動作并不多，但是控制較復雜，且安全互鎖較多，因此電箱中的電路顯得十分復雜。MC1332/H砂輪架進給運動是通過人工手搖實現的，工作臺面的左右運動是由液壓驅動換向閥實現的。這種方式精度不高，也不能完成成型砂輪修整任務，所以用途局限。

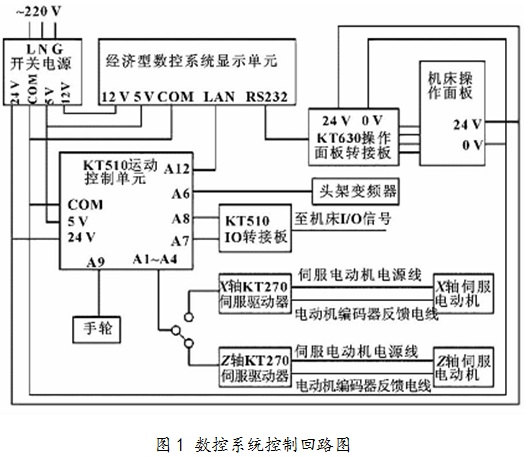

采用經濟實用的數控KT630系統進行電氣控制部分改造后，在原機床機械基礎上，機床兩軸（X軸、Z軸）的進給運動分別由數控交流伺服電機通過滾珠絲杠傳動； X軸和Z軸上分別設有硬限位和參考點組合開關，極大地簡化了外部控制電路。該數控系統實現的是半閉環控制，在滿足工藝要求的基礎上，雖然它的精度比閉環系統的低，但能滿足加工精度的要求。用戶能根據加工要求，實現手動和自動磨削控制、砂輪的手動和自動修整、修整后自動補償?shù)冗^程，并可對系統數據設定多級密碼進行保護；實現機械反向間隙、絲杠螺距誤差補償、系統參數、程序文件的內外存儲等。數控系統控制回路如圖1所示。
改造后的MC1332/H砂輪架（X軸）伺服電機和工作臺（Z軸）伺服電機的進給運動分別由全數字交流伺服驅動系統控制，且分別帶有內置編碼器；在程序運行過程中，電機速度和位置信號反饋到數控系統和伺服驅動端來保證工件尺寸。頭架采用國產變頻器控制，可實現速度可調；機床可供用戶選配端面測量?jī)x和徑向自動測量?jī)x裝置。利用端面測量?jī)x，可精確定位砂輪磨削工件切入位；采用徑向自動測量?jī)x，可自動在線測量保證工件的加工尺寸。
2、砂輪修整的實現

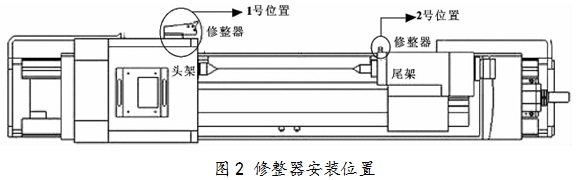

砂輪修整是數控磨床加工過程中非常重要的功能，而數控磨床相比普通磨床最大的優勢則主要體現在砂輪可成形修整方面。MC1332/H采用的是以金剛石筆進行砂輪修整的方式，金剛石筆安裝在頭架上即圖2中1號位置處，兩坐標X軸和Z軸運動合成實現復雜的成形砂輪修整過程，修整過程完成后修整量會自動補償。當金剛石筆安裝在尾架上即圖2中2號位置時，只能修整砂輪的外圓面，加工范圍有限。

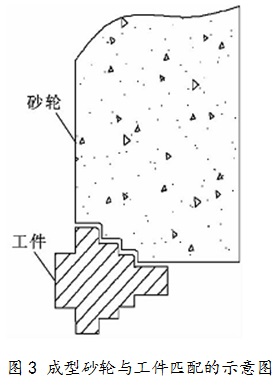

砂輪成形修整是把砂輪修整成與工件輪廓相吻合的形狀，使砂輪恢復原有的磨削性能，提高砂輪的磨削效率與磨削表面質量，這一過程的實現是通過X軸和Z軸的直線插補來實現的。修整后的砂輪磨削刃面銳利，磨削效率高，并且砂輪的磨削面形狀與加工工件所要求的輪廓形狀精確一致，通過一次磨削加工循環，就能完成工件的整個自動加工過程。圖3是成形修整后的砂輪與工件匹配的示意圖。
改造前MC1332/H不能進行砂輪修整成型過程，為達到圖4所示工件精確的尺寸要求，需進行4次進給加工過程。但因?yàn)楣ぜ軣嶙冃�、砂輪磨損等情況會直接影響磨床的加工精度，在實際加工過程中一次加工工件的擋數不宜過多。受這些條件的制約，限制了加工。而改造后的機床根據工件各擋尺寸要求，將砂輪修整成與工件輪廓相吻合的形狀后，可進行一擋成型加工過程，這一過程可節省大約3/4的加工時間，有效地控制生產節拍，擴大了產能。
3、自動加工過程

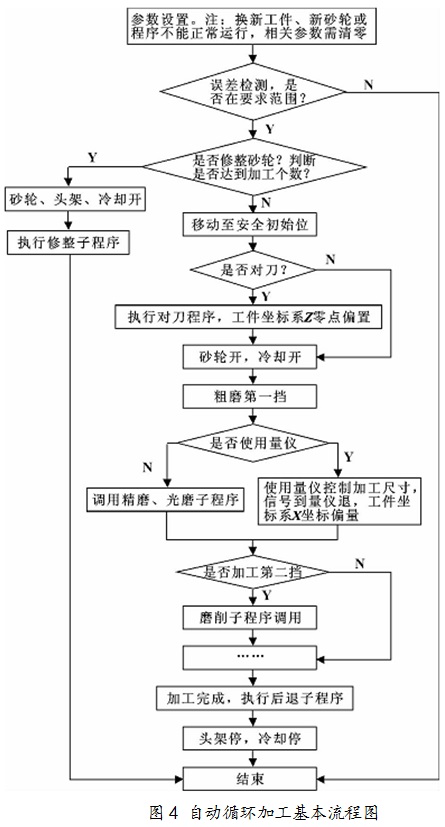

基于機床的狀況和使用特點，采用PLC和NC控制相結合的方法，實現自動循環加工過程。圖4是自動循環加工的基本流程，自動或編輯狀態下，在模版中更改并保存參數，用戶也可直接在電腦中編制和更改模板程序及PLC程序，傳輸至機床的KT630系統中，當執行自動操作后，機床動作執行由數控系統中程序模板轉化來的G代碼程序。
四、輔助功能要求的實現
1、徑向自動測量?jī)x（簡稱量?jī)x）
在實際加工過程中，磨床的加工精度會受許多因素的影響，其中最重要的有以下3種：① 砂輪架體殼的熱膨脹。由于砂輪主軸高速旋轉，產生熱量，導致主軸油發熱，引起體殼發熱，產生熱膨脹。實驗表明：砂輪架體殼在開機30min內變化最明顯，開機2h后基本穩定，開機4～5h誤差最大值能達到0.045mm左右。② 滾珠絲杠引起的熱膨脹。由于滾珠絲杠的快速運動，產生熱量，引起絲杠膨脹，膨脹值約0.02mm。③ 砂輪的磨損。由于磨削加工過程中會引起砂輪脫落，導致加工出的工件直徑變大，這一磨損值受砂輪及工件材料的影響。可以通過冷卻油液、更換耐磨砂輪來改善以上因素的影響，但成本太高，而且效果不明顯。當工件精度要求高時，比較經濟有效的方式是使用量?jī)x來保證加工尺寸。所以為完成一些精度要求高的加工過程，建議用戶選配量?jī)x。
量?jī)x的精度直接著影響工件的加工質量。量?jī)x能實現自動在線檢測尺寸，其中自定義的M功能中M21、M22分別對應1號和2號量?jī)x的動作開始，M23代表量?jī)x1和量?jī)x2退出。 當測量尺寸到位就立即啟動砂輪慢退結束自動磨削，X軸執行刪除余程命令，每加工完一擋外圓，系統在X軸后退以前，記下X軸當前的坐標值，從而實現自動預置新的加工零點。
（1）雙量?jī)x
如果用戶精度要求高，必要時要選用雙量?jī)x來保證加工精度。量?jī)x信號點P1、P2（M22、M23指令控制）、P4、P5（M21、M23指令控制）。跳轉功能（非模態）是G31，外部P1、P2、P4和P5信號輸入后中斷直線插補指令的執行，轉而執行下個程序段。
（2）同尺寸軸徑的多擋在線測量
只用一套自動在線測量?jī)x，通過增加龍門架，利用龍門架上安裝的回轉油缸帶動量?jī)x翻轉，可實現同尺寸軸徑的多擋在線測量，加工過程中，配隨動中心架，采用三點自定心液壓動力中心架，驅動油缸與中心架連為一體，可實現∅20～∅60無級變化托持直徑，精度高，可滿足高速、高精度的要求。
2、端面測量?jī)x（簡稱對刀儀）
對刀儀是專門用于數控機床的端面定位裝置。其核心部件由一個高精度的開關，一個高硬度、高耐磨的硬質合金對刀頭和一個信號傳輸接口器組成。該裝置在進入測量工位接觸工件的瞬間，觸發高電平或低電平信號，機床控制系統接收該信號后發出反饋，完成端面定位。 不論采用哪種對刀方法，其對刀目的是一致的：使機床明確砂輪與工件的相對位置，避免由于工件中心孔有偏差發生撞刀現象，從而保證了加工安全。改造后的機床對刀儀置于砂輪架上，靠工作臺運動來確定工件端面位置。在磨批量工件時，由于每個工件中心孔位置有微小的差別，用對刀儀來精確定位砂輪磨削工件切入位；同時確定機床坐標系與工件坐標系的關系。
3、頭架準停
在使用對刀儀時，由于工件端面形狀不同，會出現對刀不準的現象甚至導致撞刀情況的發生。在加工批量工件時，希望端面測量?jī)x測量同一位置，實現頭架準停。MC1332/H的頭架電機的運轉由交流變頻器控制。為了降低機床的制造成本，借助無觸點開關來實現自動定點準停，當頭架電機停止運行時立即啟動頭架低速點動，在低速轉動的過程中無觸點開關信號響應時，電機停轉。無論是頭架自動運行模式還是手動頭架啟動模式，這兩種情況下自動定點準停都是有效的。
還有一種手動頭架準停方式：將無觸點開關信號作為頭架啟動的必要條件信號，工件未擺放到位，就不可執行自動循環程序。顯然這需要操作人員轉動工件將其擺放到固定的位置，方能自動循環程序。啟動這種方式操作量大，但是實現簡單，可節省操作時間。
五、結束語
改造后的MC1332/H磨削精度提高，誤差減少20%，可靠性好，抗干擾能力強，并且操作方便。我國作為機床制造和使用大國，經濟型數控化改造是企業創利增收的一種策略，既能夠提高企業的制造能力和制造水平，提升企業的整體競爭能力，提高企業的經濟效益和社會效益，也促使國產數控系統在磨床改造領域得到更廣泛的運用。
