熱壓罐設備溫度檢測端口的改造
發布日期：2016-03-04 來源：作者:繆理清 上海飛機制造有限公司
點擊數：36870
隨著復合材料在航空器的零部件用量和復雜程度均有了極大的提升，作為復合材料零部件生產線中固化工序的熱壓罐設備也逐步體現出其重要性。熱壓罐作為爐窯設備之一，運行中需要根據生產工藝要求對罐內溫度進行定期檢測。本文將闡述對熱壓罐設備溫度檢測端口進行符合國內工藝要求的適應性改造。
一、設備基本信息
熱壓罐設備是典型的爐窯設備和壓力容器的組合，本設備加熱狀況下在罐內形成直徑1m、長度2m、最高工作溫度250℃，均勻性±2℃、氣壓1.5Mpa、袋內真空度-0.097Mpa的圓柱形加熱區域。
二、原設備存在的問題

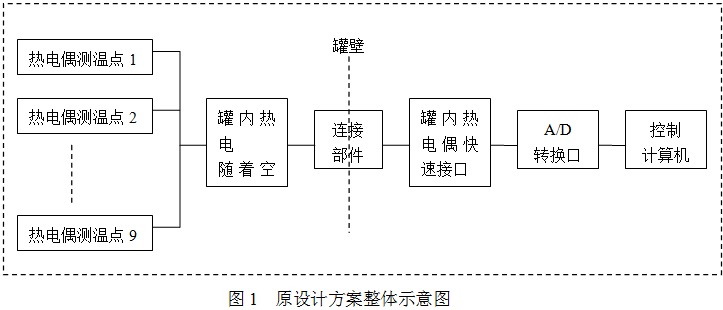

熱壓罐內支架上分布9個測溫點，測溫點通過標準熱電偶線連接到罐體內壁的快卸接口，罐體內壁的快卸接口通過連接部件和密封元件與罐體外壁的快卸接口相連接。罐體外壁的快卸接口直接連接入控制計算機的數據采集A/D接口（見如圖1）。
設備采取此類設計是基于原產國熱處理行業的的工藝文件（AMS2750“D”）未限定設備制造廠家不得使用計算機軟件進行溫度檢測通道的本身誤差修正。也就是說可以采取如下的測溫通道誤差補償方法：將9股不同的熱電偶線捆扎在同一個測溫點，觀察在各個預設測溫點讀數差別作為通道本身誤差，次誤差值用于后續實際測溫時的修正補償。但是根據國內本行業的熱工工藝文件（GB、GB/T）要求，溫度均勻性檢測需要采用經過計量受控的獨立的溫度記錄儀（本公司使用Agilent 34970A）進行溫度數據的記錄和實時打印，且溫度均勻性總誤差包括了溫度檢測端口通道本身的誤差。
三、改造方案
1、改造方案制定時需考慮的因素
（1）測溫?zé)犭娕既]環的通路和整體功能仍應完整可靠。因?yàn)榭刂朴?jì)算機不僅對9路熱電偶的溫度數據進行記錄，還需要在PLC內設置高溫?zé)犭娕糎IGH-TC和低溫?zé)犭娕糒OW-TC作為加大/降低不同位置加熱單元的控制信號。
（2）罐體內另有一路獨立的超溫?zé)犭娕迹撀窡犭娕荚跍y(cè)溫?zé)犭娕季o鄰位置一并貫穿罐體并連入控制計算機的數據采集A/D接口，且該路超溫?zé)犭娕计鹬瑴貓?bào)警和降低加熱功率的安全監測功能，所以不能簡單地在A/D接口處將它與罐體外壁的快卸接口的連接線路打斷。
2、改造的主要內容
綜合分析有關的影響因素后，將改造的重點放在罐體內壁和外壁的熱電偶快卸接口和連接部件。此項改造需要完成：
（1）罐體外壁接口處需要增設旁通（僅需三通）標準接口，供獨立的溫度記錄儀連接；
（2）罐體內壁和外壁接口間的結構需要修改機械結構（設計和材料）以減少通道本身的誤差。
針對第一項內容，根據電子信號數據采集原理，僅需將符合機械接口標準的“一”字型直通金屬扣替換為“T”字型三通金屬扣即可完成。

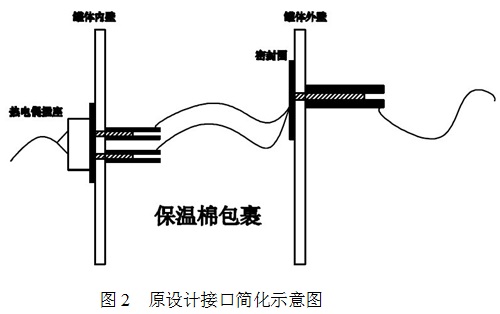

針對第二項內容，經打開罐內外熱電偶快卸接口連接部件（原設計接口如圖2）后分析發現，通道誤差與熱電偶線基本無關，而來自于接口處金屬本身：原設計中接口處金屬內端連接熱電偶插頭，外端在保溫棉的包裹下連接罐體外壁熱電偶接口的向內延伸部分，因?yàn)楦鱾�(gè)接口金屬的受熱狀況不同而且保溫棉包裹的密實程度也不同，這就造成了通道之間的差額主要體現在金屬不均導熱后造成的不同程度的電阻值增大。
四、實施及效果
1、實施
按改造方案，實施如下改造作業：
（1）拆卸現有接口（含插座）；
（2）將保溫棉厚度從8cm挖薄到4cm并壓實（此厚度可以確保仍有足量保溫棉覆蓋確保保溫效果，但可以將接口主要金屬部分露置于加熱空氣中）；

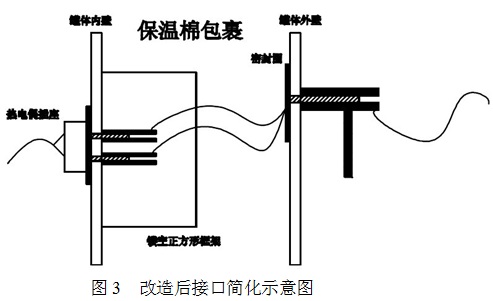

（3）插座面板金屬框除邊框和固定插座的部分之外全部挖穿，并制作正方形框架（見圖3）。
（4）重新安裝接口（含插座）。
2、效果
（1）改造前

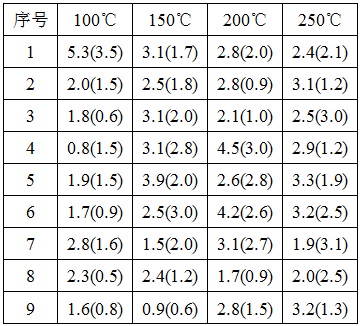

改造前，通過在控制計算機端進行補償誤差歸零、捆扎到一點實測通道誤差和正常加熱測溫的方式，形成如下的溫度誤差（通道誤差）數據表：
從上表可知，通道誤差隨溫度增長呈現隨機分布，這就對溫度檢測誤差形成了不確定的正增幅和負減幅，造成總誤差超差。
（2）改造后

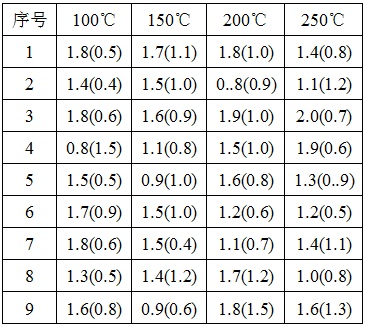

改造實施完成后，進行相同步驟的溫度測試，形成如下的溫度誤差（通道誤差）數據表：
從上表可知，所有通道接口誤差均在≤±0.5℃以?xún)?nèi)，相對于改造前已經逼近溫度均勻性上限的≤±1.8℃有了很大的降低，同時溫度均勻性誤差仍保持≤±2℃，總體而言，改造效果良好。
四、總結和推廣
本設備通過上述替換三通金屬扣以連接獨立溫度記錄儀和改造檢測端口內部結構的方式，實現了國外進口熱壓罐在溫度檢測方面對國內熱工工藝的適應性改造，效果總體良好，可推廣至有類似結構的爐窯設備，將為零件生產線中熱處理工序設備的技術管理工作起到推動作用。
