云制造下玻璃加工設備數據集成技術

       數據采集是現代數據挖掘技術的基礎，同時也是設備故障預測中重要的組成部分，它為數據挖掘提供可供分析的數據。
       常用的數據采集系統有兩種，一種是以基于控制器為核心的數據采集系統；第二種是基于PC機的數據采集系統。國外對數據集成技術的研究己經相當成熟，而且性能越來越好，功能越來越強大。隨著云制造技術的發展，提高設備數據的利用效率，如何對不同企業內設備數據集成到一個統一的云平臺，相關的研究非常少，本文也正是順應工業4.0的發展趨勢，提出一種基于TCP的數據集成方案，采用無線通訊技術，并給出具體的應用案例，為后續的數據挖掘提供支持。
       一、業務分析
             玻璃加工生產線包含的設備眾多，如倉儲、切割機、磨邊機、清洗機、識別機、打標機、理片機、鋼化爐等，每一臺設備在玻璃車間調度中間工藝都起著重要的角色，對玻璃加工質量產生重大影響。設備在玻璃加工廠內經過長時間高強度振動、沖擊，會存在機械和電氣方面問題，這就導致故障的發生。
       如何對設備數據實時獲取，預防故障的發生，對可能發生故障的部件或因素加以提前控制，避免設備損壞造成損失是一件極為重要的工作。實現故障的預測，需要建立在大量的歷史數據及實時數據的基礎上。云制造作為一個第三方服務平臺，通過把不同企業的同類設備數據集成到虛擬云池，運用數據挖掘技術、云計算技術、云存儲技術進行處理，并通過一個友好的方式把處理的結果反饋給用戶，因此，在一個完整的云制造設備管理平臺中，設備數據集成效率，準確度都嚴重影響處理結果。
       本文提出一種云制造下設備數據集成方案。首先對單個玻璃加工企業設備功能不同進行監測項分析處理。其次采用一種目前廣泛采用的TCP/IP網絡協議，利用自定義的Socket報文協議來實現數據傳輸與正確解析。然后再把不同企業內的數據采用Web Service 的方式集成到虛擬云池，最后通過云平臺進行處理，并把監測結果友好地反饋給用戶。
       二、框架設計

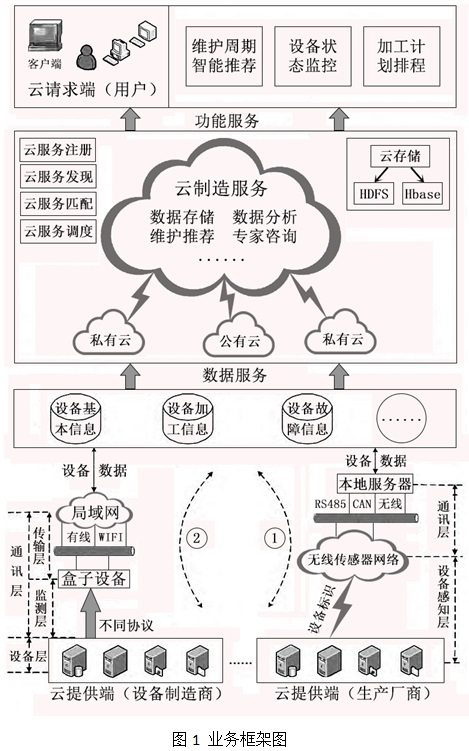

       本文所研究的主要內容是下圖框架的數據集成模塊，云制造平臺包含對云提供端的數據集成、數據存儲、數據分析、對云請求端的云服務四大部分�？蚣軋D如圖1所示。

       數據存儲，包括對不同企業的設備數據獲取，采用分布式的存儲方案，采用HDFS、Hbase 等技術，數據分析主要指的是采用適合云計算的一些數據挖掘算法，本文作者在其他論文中對基于Hadoop的改進Apriori做出了相關研究，功能服務指的是對設備進行監測、決策支持、智能推薦服務。針對本文主要研究的云制造下設備數據的集成方案做出以下解釋。
       設備信息的集成分兩種方式：一種是直接與具備無線通信的設備進行數據交互；一種是通過監控設備現場監控，再通過網絡傳輸進行數據集成�？紤]到現場實施的便利性及服務端功能的統一性，本文采用第二種方式。
       第二種方式分為：設備層、通訊層、應用層，其中通訊層包括監測層和傳輸層。設備層主要是玻璃加工行業相關設備。監測層主要是監測設備，實時讀取設備的狀態信息、加工信息。通信層采用有線＋無線的混合通信模式，兩類通信方式互聯互通互操作，消除“網絡盲點”，實現感知信息傳送的高可靠性、高安全性。應用層主要完成現場設備信息的存儲和監控，平臺的設計采用Oracle作為平臺的數據庫，在Eclipse平臺應用程序開發環境下，采用Java語言，基于面向服務的架構（Service－oriented Architecture，SOA），結合Web Service技術和虛擬技術完成平臺的開發，實現玻璃加工行業設備信息狀態的集成，主要功能包括實現標識設備的動態信息和靜態信息查詢、顯示以及工藝路線的選擇及各設備之間任務的調度。
       三、實驗設計
       1、盒子設備功能簡介

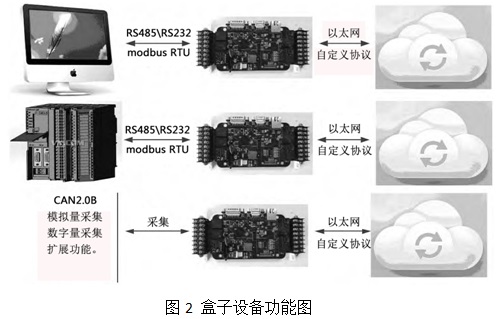

       針對設備制造商、系統集成商和工業的運行保障，為進行信息化提供穩定、安全、便捷的整套工業安全遠程通信解決方案。具有實時運行保障，網絡、設備間互連互通，數據穩定傳輸實時監控，遠程預警等特點。具體實現流程如下：
       盒子設備在企業內部進行現場監控，通過網絡傳輸進行數據集成，由于采用了統一的數據格式規范，設備的異常參數信息能實時的上傳至企業內部系統，不同系統再把數據共享到企業采用的傳統數據庫Oracle，不同企業再通過Web Service共享數據到云端，采用HDFS方式進行存儲，盒子設備的使用，解決了不同系統收集的設備信息統一編碼問題。
       2、設備與服務端通訊流程
       云制造的目標是為用戶提供可隨時獲取的、按需使用的、安全可靠的、優質廉價的制造全生命周期服務，而實現這一目標的前提是構建規模巨大的虛擬云池。本文采用一種基于Socket通訊協議，多線程技術，對上位機和下位機之間的數據傳送，進行統一的管理。上位機與下位機數據傳輸?shù)膶?shí)現圖如圖3所示。

       通過Socket通訊方式對設備狀態實時監控，獲取大量設備數據，包括設備詳細信息、設備加工參數、設備功能信息等。如何對這些數據進行存儲、處理，也是實現資源共享的重要的部分。具體傳輸流程如下：
       步驟一：服務器監聽啟動，等待客戶端連接；步驟二：客戶端連接成功后，會向服務器發起一次特定功能號1的通信，目的是與服務器同步一次時間；步驟三：服務器按照相同功能號回復內容；步驟四：客戶端每隔固定的時間向服務端發送心跳數據；步驟五：客戶端向服務端發送業務數據（特定設備特定功能號標識），服務端向客戶端發送業務數據；步驟六：客戶端異常斷開，服務端進入循環，重啟監聽，保證客戶端能再次連接。
       3、基于Socket 的通訊協議設計
       采用Socket 技術實現客戶端與遠程服務器之間的遠程通訊。其具有傳輸時間短、高可靠、加密特性、傳輸數據可自定義等特點。適合客戶端與遠程服務器之間的實時數據交互，而且安全性能好，滿足檢測系統數據傳輸?shù)膶?shí)時性與可靠性要求。
       通訊協議由開始標志通訊頭部、通訊內容、通訊尾部組成，其中通訊頭部包括開始標志、設備編號、功能號等內容，Socket 報文的數據格式如表1所示。

       四、具體實現
       本文以某工廠的實際設備為例，采用的硬件為：阿里云服務器（雙核，內存2048M，操作系統Windows Server 2008 R2）1臺，開發環境為JDK1.7.0_67，基于Springside的架構，通過上文所述的方案，對設備數據進行集成，具有實時性強，準確度高，界面友好等特點。
       五、結束語
       數據集成是云制造下設備數據分析的重要組成部分，本文提出的集成方案適合于玻璃加工企業系統中監測項等已經明確的實時環境中，但此方案也存在一定的缺點：由于本文對每一臺設備啟動一個端口，在設備量增大的情況下，端口占用太多不利于維護；其次，本文所采用的方式在開發中對多線程的管理并不規范，影響其拓展性。根據此缺點，下一步將會研究利用一些并發框架類處理多線程，提高傳輸速度來對此方案的缺點來進行改進，以提高數據集成效率。
