岸邊集裝箱起重機小車通信系統改造探索

       一、小車通信系統故障概述
       日照港集裝箱發展有限公司擁有四臺岸邊集裝箱起重機小車移動通信系統，其中，系統主要是對滑觸線供電和電力載波通信的方式實現控制信號的有效傳輸，進而確保小車的動力供給，并對數據傳輸進行有效地控制。但是，在實際使用過程中，受故障的影響而導致控制電源經常斷開或者是運行機構出現急剎的問題，而在故障顯示屏中顯示了多種故障提示。另外，電氣房和司機室PLC218 通信模塊的RX 與TX 指示燈會出現異常的閃爍情況。
       由于控制電源斷開，所以，岸橋小車以及起升機構會在實際運行的過程中發生緊急剎車的問題，就會導致甩箱碰撞或是起升鋼絲繩受到損壞等多種事故，進而增加司機的心理壓力。根據實際調查與統計發現，小車通信類型的故障，其發生不具有一定的規律，且頻度也不固定。如果故障頻繁，則每班次會出現3～10 次左右。在這種情況下，該公司裝卸生產與設備的安全受到極大的威脅，嚴重影響其裝卸工作的質量與效率。
       二、岸邊集裝箱起重機小車通信系統的改造方案解構
       1、系統故障的具體原因
       導致控制電源突然斷開的主要原因就是程序通信的檢測存在問題，而這同樣也是岸橋電氣控制系統在規避設備失控方面所采取的自我保護方式。其中，岸橋安川電控系統主要是對通信故障檢測程序來對小車通信進行相應的檢測，而為了能夠有效地避免小車等運行機構出現失控的情況，會在PLC 間設置相應的通信檢測程序。這樣一來，就能夠在若干檢測點的作用下，確保小車的PLC 和主PLC 間通信的可靠程度控制在允許的范圍之內。
       通信故障的原因主要有以下三個方面：其一，電力載波通信系統本身的抗干擾能力比較薄弱，所以，很容易受到外界或者是線路上諧波的嚴重干擾；其二，由于電力載波通信的傳輸速率相對緩慢，所以，很難滿足光纜傳輸?shù)乃俣�；其三，安川電控系統PLC CP-218 模塊是以太網通信模塊，所以，針對數據冗余的設計、抗干擾能力以及響應速度等方面尚未滿足控制系統所提出的具體要求。為此，在實際運行的過程中，設備發生通信故障的幾率有所提高。
       2、小車通信系統的改造思路以及技術方案內容
       通信系統在工業控制中的應用，需要具備一定的實時性與可靠性，而這也同樣是對系統質量進行評判的具體指標。經過相關分析已經明確了通信系統改造的具體目標。第一，對通信模式進行改變。其中，將載波通信方案完全摒棄，由于無法采用光纜等有線方式，所以最終選擇無線通信方案。與此同時，無線通信方式一定要具備抗干擾的能力，進而有效地滿足控制系統的通信需求，與港口的無線環境相吻合。第二，經過改造的系統不能夠使用安川CP-218 這一以太網模塊，而是要采用工業現場的總線方式。在這種情況下，可以采用安川CP-215 以及CP-216模塊接口對數據信息進行傳輸。
       以上是小車通信系統的具體改造思路，而針對上述想法，可以提出相應的改造架構，并研發新型系統，將其應用在設備改造當中。新型系統將CP-215 總線接入以及無線跳頻技術作為重要基礎，有效地彌補了之前系統存在的不足之處，實現了改造的具體要求。而在實際應用過程中，改造以后的系統在運行方面更加平穩，而且不存在通信故障。

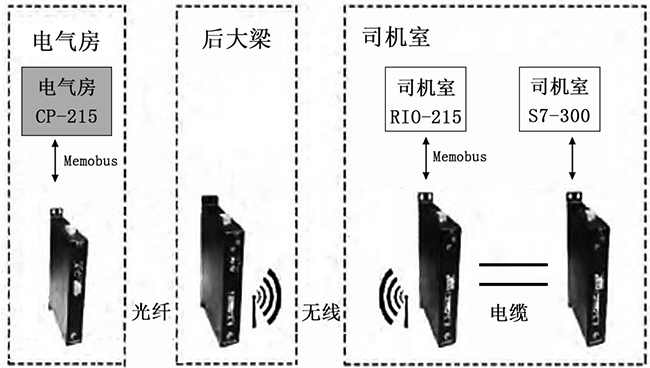

       圖1 表示的是經過改造以后的系統原理圖。小車通信系統在改造以后，采用的是電氣房CP-317PLC 加載CP-215 的模塊，與此同時，在光纖和后大梁無線系統的連接作用下，充分利用無線編碼空中傳輸和小車無線系統通信，將其接入到司機室PLC215 總線當中，進而完成傳輸數據的主要目的。其中， 215 總線通信的優先級是最高隊列等級，而且實際的通信效率和PLC 掃描周期并無聯系。相比較于原有系統，其應用層的組成部分是CP-218，通過以太網實現透明傳輸。但是，經由改造以后，系統數據在交換方面突顯出可靠性以及實時性的特征，而且數據傳輸?shù)乃俾什怀�過100ms。而對于后大梁和司機室間無線傳輸，系統則能夠?qū)�可變功率以及跳頻擴頻技術予以靈活地應用。其中，發射的最大功率只有200mW，而雙向數據帶寬為4Mb/s。另外，射頻發射與接收，甚至是轉發都是在同一塊板的內部實現高度集成，且實際的靈敏度已經達到了-108dBm。
       3、改造方案中的技術創新
       （1）自適應跳頻技術的有效應用
       在對系統進行改造的過程中，靈活地應用了可變功率與跳頻擴頻技術（常應用于軍事領域）其抗干擾能力極強，且具有明顯的高傳輸保密性能。其中，該技術的頻率控制在2.4～2.4835GHz 范圍內，與此同時，在實現頻率自適應的基礎上同樣將功率自適應控制在1～200mW之間。針對跳頻通信而言，通過接收方來分析并檢測通信鏈路，明確被干擾的頻點，指出可以運用跳頻的頻率集，進而在反饋通道的幫助下及時向發射方反饋，以保證后大梁與司機室之間的雙向鏈路可以與信道的變化相適應。基于此，將被干擾的頻率全部刪除，并且在不存在干擾的狀態之下，在隊列當中添加頻點，與此同時，向發送方通知，進而使用全新頻點對舊頻點序列進行及時地替換。
       （2）總線數據接入目標的實現
       小車通信系統在改造之前，其兩端所采用的是CP-218 模塊與安川系統相連接。但是，因?yàn)樵撃�塊自身工業以太網特性缺失，所以，控制回路數據優先級以及實時性效果并不明顯。而經由改造以后的系統，實現了Memobus 站與215 總線的直接接入，所以，與原有的以太網透明傳輸方式相比，后者并不需要調用相關指令，而且實際的通信效率和PLC 掃描周期并不存在關系，一定程度上增強了數據的傳輸效率。
       （3）系統免維護的特性明顯
       彌補了原有載波通信系統通信質量的問題，將滑觸線系統的小維護量與運行成本不高的優勢保留下來。將平板主線當作重要載體，并且被安裝于岸橋小車和后大梁中，而天線的殼體所使用的則是工業級別的PVC 材質。在完成安裝以后不需要維護，在惡劣環境中的適應力極強。
       小車通信系統在改造以后，延時情況有所減少，能夠?qū)⑵淇刂圃?0～100ms 之間�；�于此，通過對自適應跳頻技術的應用，系統本身的抗同頻干擾能力不斷增強，且數據的同步速度逐漸增加。當小車通信系統處于電磁環境當中，其無線通信不會中斷，且設備作業的安全性有所提升。不僅能夠彌補設備之前系統存在的缺點，同時還能夠節省設備制造的成本，所以，逐漸成為岸邊集裝箱起重機小車通信系統未來的發展趨勢。
       作者：許文彬   單位：上海振華重工（集團）股份有限公司
