隧道設備遠程監管系統的開發與應用

       在對隧道運維過程中，設備管理在維修養護工作中至關重要。設備一旦發生故障必須及時搶修，否則很可能危及人民生命和財產安全。在傳統隧道運維工作中，對設備管理實行“設備巡檢”結合“定期檢修”的制度。采用人工巡檢方式時，巡檢路線規劃、巡檢工具、巡檢時間的安排等客觀因素，巡檢人員的責任心、技術水平和管理制度等主觀因素都可能影響設備巡視質量。日常巡檢每天至少2次，每條隧道每次巡視時間在2 h以上，存在勞動強度大、工作效率低、管理成本高等明顯不足。“定期檢修”方式是20世紀50年代從原蘇聯引進的，通過預先設定設備檢修工作內容與周期，當設備到達維修周期時，不論設備是否有缺陷和問題，都需維修。此檢修方式不可避免存在兩大缺陷：“維修過剩”或者“維修不足”。“維修過剩”導致浪費，降低企業勞動生產率、設備利用率和設備運行可靠性等，“維修不足”則可能引發設備事故，造成更大損失。
       隨著信息化時代來臨，如何將物聯網、互聯網、大數據等信息化技術與傳統運維工作相結合，值得深入思考和研究。為滿足當今科學管理設備的要求，采用“設備狀態”檢修的策略，運用物聯網技術，以設備當前實際工作狀況為依據，通過在線或者離線狀態監測手段，識別故障的早期征兆，對故障部位、故障嚴重程度及發展趨勢作出預判，從而確定最佳維修時機。通過適時維修避免重大設備故障，減少不必要的維修作業，逐漸取代人工巡檢。
       一、隧道設備遠程監管系統
       隧道設備遠程監管系統基于隧道設備遠程管理平臺、圖像采集設備（工業攝像機）、圖像識別系統，設定需要采集設備及運行環境的數據種類，使用圖像抓拍結合強大的“人臉識別技術”，采集設備數據（包括數字、圖形、顏色）等信息，通過網絡傳輸?shù)剿淼涝O(shè)備管理數據庫，結合設定設備參數預警閾值，實現設備缺陷、狀態異常的聲光報警等功能。本系統無需對目標設備進行停運改裝，方便安全，特別適用于在運隧道設備的實施遠程監管或隧道內一些特殊系統的遠程監管，如消防系統等。
       1、系統組成
       隧道設備遠程監管系統設計為網絡分布式架構，系統分為3層：基站層、通信層和終端層。
       基層站由監控后臺組成，是整個監管系統的數據接受、處理與展示中心，由數據庫（歷史庫、實時庫）、數據處理（實時數據處理、事項報警服務、日志服務）等模塊組成。提供數據歷史查詢、報表輸出、設備缺陷展示等服務。
       通信層由數字光端機、網絡光纜（連接在圖像識別工作站）等設備組成，為基站層與終端層的網絡通信提供透明的傳輸通道。
       終端層包括高清圖像識別系統、500萬像素工業攝像機、數顯傳感器。工業攝像機抓拍設備數字儀表、開關狀態、指示燈顏色等圖像信息，通過圖像識別系統，轉變?yōu)閿?shù)字信息。通過加裝一些數顯傳感器，補充采集環境及設備數據。
       2、系統功能
       （1）采集運行數據
       系統基于圖像識別系統，通過工業定焦攝像頭捕捉設備的儀表示值、開關狀態、指示燈顏色等信息，采集設備的電壓、電流、溫度等實時運行數據，環境溫度、濕度、噪聲等設備運行環境數據，以及設備狀態、通電情況等數據。
       （2）異常報警
       系統事先對設備運行參數設有報警閾值，當采集的運行數據超過閾值，平臺會聲光報警，及時提醒管理人員設備狀態異常，需要現場查看及安排檢修工作。
       （3）設備數據庫
       設備數據庫包括設備歷史數據庫、設備實時數據庫。設備歷史數據庫是嵌入式靜態數據庫，采用預先錄入方式，用于管理人員對設備資料的查閱了解，有利于檢修人員對設備缺陷進行輔助診斷和后續排故。設備實時數據庫是一個動態數據庫，記錄設備缺陷及維修數據，與歷史數據庫并行，逐步打造設備運行周期管理數據庫，為今后設備全壽命周期研究分析提供依據。
       （4）數據查詢
       系統具有數據查詢和管理功能，支持歷史數據的查詢、顯示和編輯，包括設備運行數據、歷史報警記錄及設備檢修記錄查詢和報表打印等。
       （5）遠程監管
       系統將前端采集的數據在管理中心終端的系統平臺中進行可視化顯示，包括設備實時監測數據、運行告警等，便于管理人員及公司領導對設備運行狀態、運行記錄、缺陷數據等全面監管。管理人員可根據設備運行異常數據信息，對設備運行狀態及缺陷情況進行預判，給后續專業檢修工作提供參考意見與技術支持。
       （6）應用程序接口
       系統提供WebService 服務，與現有生產管理信息系統或其他系統實現數據共享與交互。
       二、隧道變電站現場應用情況
       選定人民路隧道浦東工作井變配電室中“浦東照明Ι 段穩壓器”進行設備遠程監管系統應用測試。該變壓器柜原配有一個數顯面板，可輪循顯示設備電壓、電流以及功率。

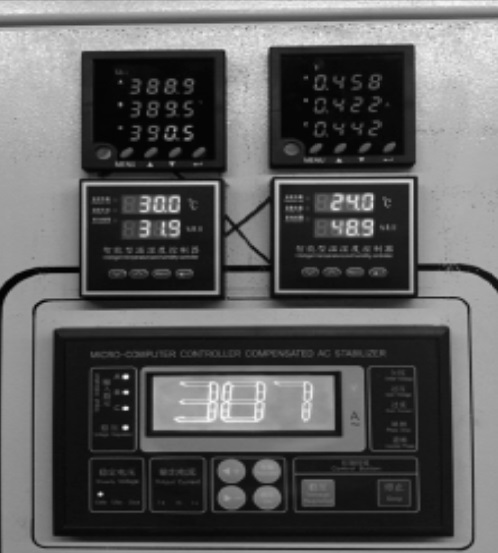

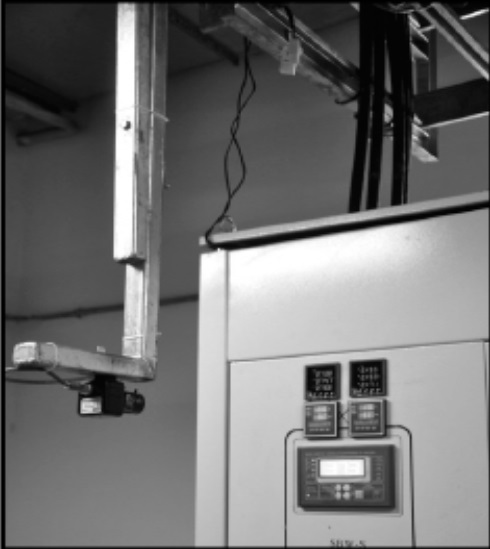

       現場在變壓柜內空間懸掛濕度傳感器，將數顯面板嵌裝在柜門中央。同時柜門中央加裝數顯儀表，將原“輪循顯示”的數據“直接”顯示。現場前端抓拍圖像設備采用高清500 萬像素的工業級定焦攝像頭（見圖1）。

       圖1 現場設備安裝

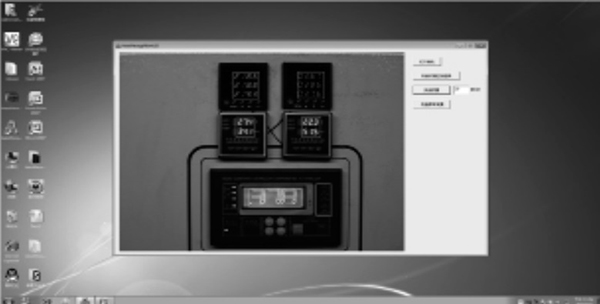

       變配電站內設置安裝有圖像識別軟件的工作站，將采集圖像信息轉為數據信息。為確保系統穩定性，圖像識別工作站連接不間斷電源與網絡光纜（見圖2）。

       圖2 圖像識別系統界面
       隧道設備遠程監管平臺及設備運行數據庫設置于隧道管理中心（見圖3）。

       圖3 數據顯示及報警界面
       系統按照1次/30 s的頻次采集數據，結合1次/d人工巡檢對采集數據進行校核。系統采集數據正確率達到99.98%，系統數據存儲完整性達100%，系統告警誤報率0.6%。本系統達到預期效果，投入使用以來運行情況良好，完整記錄并建立設備的運行數據庫，對設備故障及時告警，同時還為系統申請了軟件著作權。
       三、結語
       隧道設備遠程管理系統的應用，滿足設備高效、科學、全壽命周期的管理理念，由于該管理模式適應性強，也適用于無人值班、少人值守的變電站。人民路隧道浦東工作井變配電站設備試點運行情況反映良好，有效提高變電站設備的管理效率。如果全面推廣，逐漸取代人工巡檢，可節約不少車輛、人員的養護成本。
       隧道機電設備的正常運行是保證隧道正常運行的基礎之一，設備遠程管理系統的開發與應用，是隧道養護實施信息化、智能化邁出的重要一步。通過本次信息化探索，取得良好的管養效果，具有很好的推廣應用前景。
       作者：周蘭蘭  單位：上海浦江橋隧運營管理有限公司
