基于PLC的泵站監控系統改造
發布日期：2017-03-14 來源：《上海設備管理》
點擊數：34123
泵站是水的唯一人工動力源， 由于其能效高、節能環保，已被廣泛應用于各行各業。泵站控制系統經過多年使用，安裝控制柜的低配室中腐蝕性氣體濃度較高，夏天高溫對設備影響顯著，這些環境因素導致設備老化嚴重，近年來常發生控制系統元件故障，特別是PLC模塊和智能電力參數測量儀的故障率非常高，且維修難度很大�？紤]到系統已經整體老化，維修成本支出越來越大，為了更好地發揮泵站監控系統的優越性，減輕操作工人的工作強度，保證防汛泵站設備的正常運行，亟需對控制系統進行更新改造。以上海某泵站的改造設計為例，提出一種基于PLC的監控系統，提高泵站運行效率，實現泵站設備可用率高、長期穩定和自動化運行。
一、總體要求

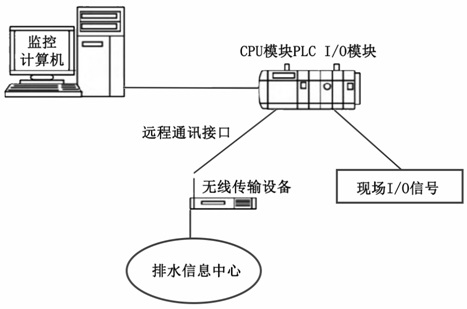

改造PLC控制系統不再采用雙機熱備結構，而是更新其中一套PLC控制柜，保留另一套PLC柜殼體。更新的一套控制柜主要放置PLC模塊、主要輸入輸出信號接線端子、輸出隔離繼電器等；保留的一套PLC柜殼體放置UPS 電源系統、信號上傳排水公司采集裝置、網絡交換器、部分輸入輸出信號接線端子。取消觸摸屏，在原觸摸屏安裝位置上安裝4 個液位數顯表，便于對液位的觀察。值班室更新工控機并重新開發新的遠程操作界面， 工控機與PLC柜的通訊線纜重新布線，加快信息響應速度。在6 臺水泵啟動柜上增加18 套電流變送器，在2 臺低壓進線柜上增加6 套電壓變送器，布置信號電纜與PLC連接，提高電流電壓信號采集的可靠性。擬采用的控制系統如圖1 所示。
圖1 泵站控制系統示意圖
計算機監控系統按標準進行總體設計，本著安全可靠、技術先進、經濟、實用的原則進行設備配置，制定以下結構框架：所有進入PLC控制柜的開關量輸入信號將采用光電隔離輸入，輸出信號采用繼電器隔離輸出，模擬量輸入信號也采用相應的隔離模塊輸入；此外，考慮現場環境有腐蝕性氣體，控制柜采用高檔的施耐德品牌，密封性將達到較高防護標準。更新改造后的系統將能夠滿足未來5 年內設備穩定運行的要求，并預留一定數量的輸入輸出點做備用，可方便地進行系統擴容。
二、 PLC控制系統
泵站PLC控制分預留遠程控制模式、就地控制模式和檢修模式三種模式實現。
預留遠程控制模式指通過有線PSTN 或無線數傳電臺等方式遠程控制泵站設備運行/停止的模式。它由調度中心監控系統來實施，為泵站控制系統的上級監控系統，實現對泵站的遠程控制、遠程數據采集。
就地控制模式又分為手動和自動兩種控制模式。就地自動控制模式能按預先約定的規則和調節方法自動控制現場設備，利用PLC的邏輯控制功能，提供設備的自動控制及關聯設備的聯動、連鎖控制。在該模式下，就地控制系統在啟動泵前要先判斷各進水閘門、出水閘門是否處于相應合理位置，如果有閘門處于不合理位置，則要報警；然后根據預先設定好的控制參數（如液位、液位差、流量等），合理啟動相關設備（如泵組、格柵除污機等）以達到自動控制的目的。就地手動模式就是在人機操作界面上通過點擊屏幕上的啟動/停止按鈕對單臺設備進行手動操作。
1、水泵的控制
對泵站內雨污水泵執行自動控制。啟停泵的輸出控制信號是脈沖信號，其幅值和寬度根據實際需要制定、調整。根據格柵后水位高度決定水泵的開機臺數，入口水位高于上限時增開一臺泵，延遲一定時間后，仍高于上限則再增開一臺水泵，保證合理的分布啟動。水位低于下限時自動停一臺，延遲一定時間后，仍低于下限則再停開一臺，如此類推。原則上使先啟動的泵先停，以實現泵的循環使用，力求泵的運轉時間均等，并避免一臺泵開、停次數過多的現象發生。以預定時間間隔連續三次啟動水泵失敗，說明設備有故障，應自動啟動下一臺泵，同時將故障的泵號以狀態字的格式建立標志。當格柵前后液位中任何一個數值低于泵站最低液位時，禁止啟動水泵，正在運行的水泵立即停機。水泵在一定時間間隔內的啟停次數將嚴格按照水泵特性要求執行。每臺水泵的運行時間將累計并且記錄，以保證各臺水泵的運行時間均勻，同時根據泵組保養要求，提出保養維修建議。
2、閘門的控制
閘門的位置信號、升降動作信號、報警信號送至PLC。閘門的控制有檢修和就地控制兩種模式，由閘門控制箱面板上的轉換開關來選擇，檢修控制模式的優先級高于就地控制模式，模式轉換開關的狀態應反饋給PLC。
檢修模式：人工操作閘門或閘閥控制箱面板上的按鈕，控制閘門的開啟和關閉。
就地控制模式：閘門或閘閥執行來自PLC的啟閉控制命令。操作人員可以在PLC的操作界面上手動控制閘門的開啟和關閉。
系統在轉換成自動模式時，將自動檢測各閘門所處狀態，當有閘門處于不合理狀態時，系統在開泵時將自動產生報警。
3、格柵除污機及壓榨機輸送機的控制
格柵除污機、壓榨機、輸送機的狀態信號（運行、停止、報警）以及格柵前后液位信號均應送至PLC。格柵除污機和壓榨機、輸送機的控制有檢修和就地控制兩種模式，控制箱面板上設置檢修和就地控制轉換開關，由人工切換控制模式，檢修模式的優先級高于就地控制模式，模式轉換開關的狀態要反饋給PLC。
檢修模式：人工操作設備控制箱面板上的按鈕，控制相對應設備的啟動、停止。
就地控制模式：PLC按格柵前后液位差及預先編制的程序控制格柵除污機的啟動和停止，格柵前后液位差不能大于0.2m。
4、閾值監視及報警
對設備運行工況進行監視，其中包括電量閾值與工藝閾值的監視。電量閾值主要有進線電壓，泵站低壓側總電流、總功率、總電量、水泵電機電流等；工藝閾值有上下限水位、總出水流量等。對閾值的越限值及越限時刻將作為報警記錄儲存，并由PLC輸出報警信號。報警信號類別如下：進線斷路器跳閘；低壓進線柜過電流；水泵電機過電流；水泵電機啟動失敗和泵組故障；閘門故障和控制失��；超高液位、超低液位；格柵除污機故障和啟動失敗；壓榨機、輸送機故障和啟動失��；儀表、變送器故障。
三、工控機人機交互界面設計
工控機人機界面為中文界面，操作簡便、靈活、可靠，對話提示清楚準確，具有一致性。運行組態王的泵站計算機監控系統采集現場設備數據，生成整個泵站的生產工藝流程、電力系統實時動態圖，為泵站生產操作人員提供清晰、友善的人機監測界面。界面主要功能的設計將按照目前排水泵站的管理需求進行，主要的功能包括泵站設備遠程操作、設備運行工況實時監視、值班人員設備操作記錄、泵站各設備運行記錄、泵站運行工況三線圖記錄等，并能保存一年以內的運行歷史數據供查閱。
根據系統操作權限設計，操作員等級權限只能對系統設備進行監視、控制調節和參數設置，而只有工程師權限才允許安裝、修改或測試各種應用軟件，保證了系統日常運行中的穩定性。以組態王為系統平臺，編寫上位監控系統。

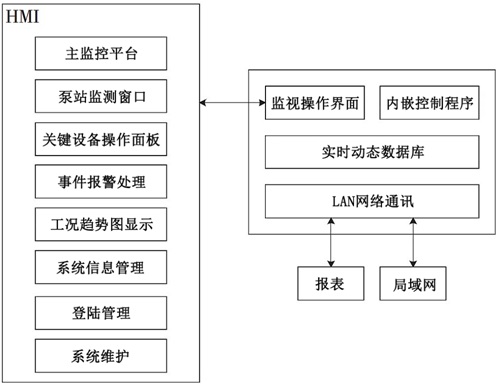

根據整個監控系統的要求，系統功能模塊結構如圖2 所示。
圖2 系統功能模塊結構
1、工藝流程畫面
根據泵站設備的實際布置位置，建立泵站運行工藝總圖，準確顯示水位、各水泵運行狀態以及閘門位置狀態等設備信息。
2、事件順序記錄
根據開關信號及設備故障等信息的發生時間，監控系統將及時記錄事件或事故的發生地點及時間，方便進行查詢。工程開發人員可根據事件或事故記錄的事件順序，分析事故原因，并對開關量信號輸入有相應的信號過濾程序，以防止抖動信號的多次輸入。
3、配電系統圖
系統配電圖負責實時顯示各項電力參數，例如泵站配電柜的狀態、電力測量參數等。
4、報警處理
監控系統具有監視生產過程、設備狀態及運行參數變化的能力， 并能對超時超限等報警進行相應的安全處理。能自動診斷出泵站運行過程中的異常狀態，以及現場控制設備或通信系統產生的故障并發生的報警信號， 當過程檢測或運轉設備出現越限或故障時，工藝流程圖上相應的圖例將閃爍紅燈并以報警聲響加以提示�？赏ㄟ^鍵盤或觸摸屏解除報警聲響，故障消除之后，狀態顏色恢復正常。對于已確認的報警應標記報警發生時標，并存入報警數據庫。
5、趨勢記錄
監控系統具有實時趨勢和歷史趨勢圖查詢功能，記錄長時間內的雨量及水位變化曲線，方便泵站管理需求。
四、結語
以上海某泵站為例，針對自控系統隨著使用年限增加、軟硬件老化嚴重、故障率不斷增加對泵站的影響問題，提出一種基于PLC的監控系統，提高泵站運行效率，實現泵站設備可用率高，長期穩定和自動化運行。最后設計了監控系統的人機交互平臺，實現了關鍵設備的實時監控。
作者：王浩清 陶佳麗 王致杰 呂金都 黃麒元 單位：上海電氣自動化設計研究所有限公司
