三維GIS在接觸網設備臺賬管理中的運用
發布日期：2017-03-14 來源：《上海設備管理》
點擊數：34454
近年來高速電氣化鐵路飛速發展，對鐵路運維也提出了更高的要求，傳統的鐵路運維模式已經不能很好地服務于當前正高速發展的電氣化鐵路，三維仿真及地理信息技術的發展為鐵路運維領域提供了新的技術支撐。三維GIS不僅能生動形象地表現空間信息，而且能夠?qū)ζ溥M(jìn)行三維空間分析和操作，將地理空間現象以立體的方式呈現在用戶面前。針對目前接觸網設備只能由維護人員進行線上人工檢測、維護的現狀，研究如何實現接觸網網上設備維護管理的自動化和信息化，提出技術思路。本文在接觸網設備臺賬管理中便融合了三維GIS技術，并對其運用進行著重探討。
一、體系結構

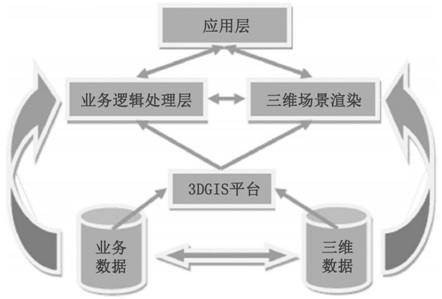

圖1 系統結構圖
本系統利用錦申科技開發的三維GIS作為平臺，在VS2010下進行開發，支持C/S、B/S多種模式，軟件功能采用模塊化開發，各類數據資源統計存儲在數據庫中，支持?jǐn)?shù)據訪問、編輯、更新等功能。
系統軟件從結構上分為如下幾層：數據層、業務邏輯層、應用層。系統結構如圖1所示。數據層包含了所有系統所需要的數據資源：業務數據、三維數據；業務邏輯層包含了業務邏輯處理和三維場景渲染，這些是在三維GIS平臺上來完成的；應用層完成了系統所需要的主要功能。
二、多源數據的集成與管理
利用三維GIS管理接觸網設備臺賬涉及多種不同來源、不同類型的數據，首先是構成三維場景的地形數據、矢量地圖數據、影像數據、模型數據等；其次是多種地物和屬性信息數據：接觸線、承力索、支柱、腕臂、描述性文本資料等等；另外是用于業務處理的相關數據。如此龐大而又復雜的海量數據必須進行科學、有效的組織和管理。
三維GIS平臺對三維空間數據有獨特的管理模式，場景中的三維數據存儲在要素?cái)?shù)據庫中，該要素?cái)?shù)據庫支持Oracle，MySql等關系型數據庫。要素?cái)?shù)據庫是一組表達地理特征概念及其關系，并按照這種概念及其關系來組織、存儲地理特征數據的數據庫模式。它既包含了對于空間數據的三級組織方式的定義、對三維GIS空間數據的獨特理解，同時引入了一些行業系統中常用的概念，比如值域、同步、分布式等概念，為高層系統建模提供了更多的便利性。
三、系統功能模塊設計
本系統為接觸網運行維護、檢修消缺、應急搶修工作提供了有力的平臺，能夠滿足接觸網設備臺賬管理日常管理的實際需要，充分地將三維地理信息數據同接觸網臺賬數據相結合，利用其三維交互查詢功能，可以迅速查找到錨段基本參數信息、腕臂檔案、支柱檔案等相關信息，并且能夠快速進行三維定位，用三維立體的方式將所查到的設備形象地呈現在用戶面前，其強大的統計分析功能更是為該系統增光溢彩。

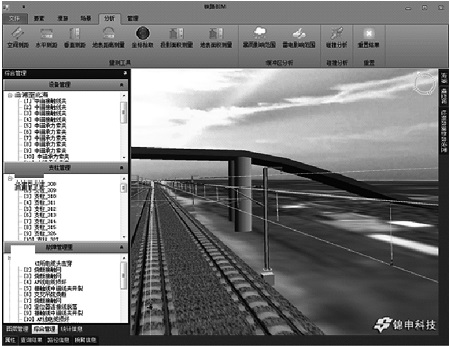

系統主界面如圖2 所示，圖中左側是接觸網設備管理目錄，右側是三維場景窗口，上方是交互量測工具等。
圖2 系統主界面
1、綜合管理模塊
該模塊提供多種數據和信息管理功能，方便管理設備和設施的基礎數據和運維信息，查看設施和設備履歷，多種相關信息能同時顯示。將不同區間不同錨段的接觸網相關設備分類匯總，用圖層樹的方式進行統一管理，用戶可以很直觀地進行相關管理操作，極大地提高了管理效率。如圖2 左側功能區所示。
2、設備臺賬查詢與顯示模塊
該模塊主要包含：區間設備查詢、腕臂信息查詢、支柱檔案查詢、故障查詢、其他設備查詢等。在綜合管理模塊綁定了這些查詢方式的右鍵快捷查詢菜單，大大方便了查詢。

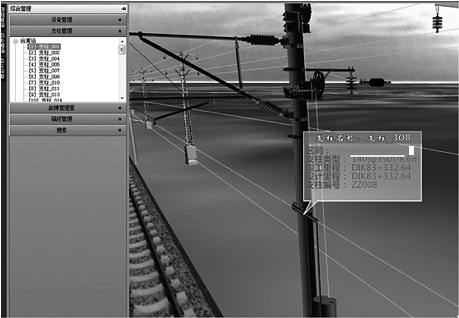

圖3 接觸網設備定位查詢
圖3展示的是設備的定位查詢。每次查詢都將場景視野迅速定位到目標三維實體，將三維實體高亮顯示，并且展示其基本屬性信息，這些信息都是實時地從數據庫獲取的，確保了數據的時效性、可靠性。

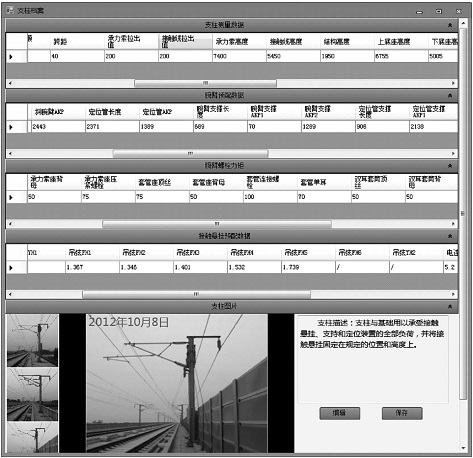

圖4 支柱臺賬信息
圖4展示的是支柱臺賬信息。臺賬信息的展示圖文并茂，臺賬的相關信息不僅直觀地展現，而且還可以對其內容進行編輯，編輯結果實時保存至數據庫。

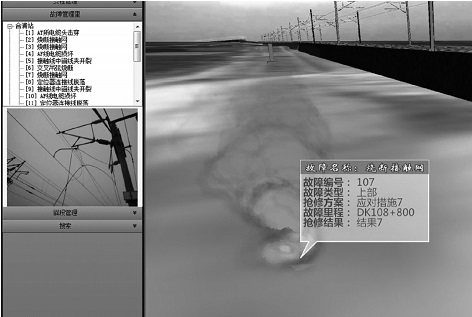

圖5 故障信息
圖5 展示的是故障信息。運用三維GIS平臺強大的空間分析功能，可實現故障快速定位，結合系統多元化的信息管理方式，能幫助用戶迅速地做出故障分析判斷、進行故障搶修方案的制定和搶修路徑分析等全過程的智能化輔助管理。在故障發生的位置模擬火焰效果，同時展現故障相關的信息，十分形象。故障信息很豐富，包含故障類型、故障發生的里程、搶修方案等等。
圖6 搜索功能
該模塊是系統的核心業務模塊，將設備臺賬和三維場景的交互查詢相融合，充分發揮三維可視化的優勢，將查詢結果和三維實體相對應，查詢過程中視野的切換效果讓用戶身臨其境，使得整個查詢過程更加生動形象。
該模塊對區間、車站錨段內的設備分布情況進行統計分析，提供多種不同的統計方式，直觀地反映不同類型的設備的分布情況，該功能主要統計同一區間、同一錨段內不同類型腕臂的數量分布情況，此外還提供了區間、錨段的篩選功能，使得操作更加人性化、規范化。該模塊主要包括：腕臂統計分析、支柱統計分析、其他設備統計分析。
4、多功能搜索模塊
該模塊的查詢和搜索方式相當靈活，根據關鍵字查詢多種設備信息，結合三維模型直觀的顯示，極大地提高了搜索功能的實用性，同時也提高了系統管理的效率。如圖6所示。
四、結論
三維GIS是GIS發展的一個趨勢，本文基于三維GIS技術構建的接觸網設備臺賬管理系統，經過應用實踐表明，該系統完全能夠滿足接觸網運行維護、日常檢修、應急搶修的需要，基礎資料查詢，準確、快速，而且能夠?qū)崿F(xiàn)資料信息共享，實現無紙化查詢，有助管理單位和部門之間的工作協調，節省了大量的人力和物力，提高了工作效率；該系統既具有一般管理系統自動化、智能化的優勢，也發揮了三維GIS人性化的圖形界面操作、查詢輸出方式多樣、系統開發簡潔高效等優點。為接觸網臺賬的信息化管理探索了一條新的途徑，具有廣泛的推廣應用價值。
要保證三維GIS中數據查詢的準確性，基礎數據的日常維護工作極其重要。出于各種原因臺賬資料逐年發生變化，需要不斷加強基礎數據的維護，使GIS數據與現場實際保持一致，從而確保系統數據的準確性，確保安全生產的順利展開。
作者：葉濤 單位：中鐵上海設計院集團有限公司
