安卓手機在電梯加速度測量中的應用
發布日期：2017-02-14 來源：《上海設備管理》
點擊數：27831
電梯作為一種特種設備，其運行安全監測問題一直備受業界關注。電梯的起動、制動與運行過程中的加速度變化是影響電梯運行舒適性的重要因素，GB/T 10059-1997對此有嚴格的技術要求。單就電梯加速度測量?jī)x器而言，目前國內外有多種型號的產品。鑒于安卓智能手機的普及與售價的平民化趨勢，本文嘗試?yán)冒沧渴謾C(jī)內部的MEMS 加速度計（又稱作重力傳感器）對電梯的運動速度進行測量，一方面可以降低測量成本，另外一方面也可利用安卓智能手機的無線通信功能將測量數據無線上傳到遠端的監控主機。
本文的主要工作在于：（1）通過JAVA 語言編程獲取MEMS 加速度計的信號。（2）驗證利用安卓手機對電梯加速度進行測量的可行性。
一、電梯加速度測量系統架構
如圖1 所示，安卓智能手機內部配備了三軸MEMS 加速度計。作為一種慣性傳感器，它既可測量靜態加速度也可測量動態加速度。其加速度敏感元件為X，Y，Z 三個方向弱耦合的差動電容。
圖1 利用安卓手機測量電梯運行加速度的示意圖
二、加速度數據的采集與藍牙傳輸
安卓系統提供了對傳感器的支持，包括MEMS加速度計、MEMS 陀螺儀以及測定方向的磁力傳感器。本文主要應用安卓手機內部的MEMS 加速度計，在APP 開發時，MEMS 加速度計數據的獲取主要步驟如下：
1、獲得傳感器管理服務
sensorManager = (SensorManager) getSystemService
(SENSOR_SERVICE)；
2、注冊傳感器的監聽器
Sensor sensor_gyr = sensorManager.getDefaultSensor
(Sensor. TYPE_ACCELEROMETER)；
3、監聽傳感器各種事件：使用android.hardware.SensorEventListener 接口監聽傳感器各種事件，即可獲取傳感器傳回來的數據。
4、解除注冊：程序暫停時取消注冊傳感器監聽器，在onPause 方法中實現。
protected void onPause( ){super.onPause( )；
sensorManager.unregisterListener(this)；}
隨后，采集到的加速度數據即可通過藍牙上傳到筆記本電腦。其JAVA 編程分為四個步驟：設置藍牙設備，設備配對，連接設備以及設備之間的數據傳輸，具體實現代碼不再贅述。加速度數據分辨力為1 mg。
三、電梯加速度測量實驗與數據分析
參照GB/T 10059-1997 將安卓手機安放在橋廂地面的正中，緊貼橋底。利用手機APP 即可將電梯在X，Y，Z 三個方向上的加速度信號通過藍牙發送到筆記本電腦。在筆記本電腦端利用C# 語言編寫了數據實時顯示與存儲程序，在程序運行界面點擊“停止測量”按鈕，即可把電梯運行加速度數值保存成文本文件。
下面以垂直方向（Z 軸）加速度為例進行數據分析，如圖2所示：（1）按照電梯測試的行業規范，首先將加速度數據的單位由g轉換為cm/s2。（2）圖中的細線部分為原始數據，其高頻成分（毛刺）為廂體的絕對振動加速度，反映了廂體在運行過程中的抖動現象。（3）經低通平滑濾波即可獲取電梯的慣性加速度信號，如圖中粗線部分所示：起動、運行、制動三個階段的加速度變化明顯，加速度峰值接近60 cm/s2，低于GB/T 10059-1997 限定的最大值1.5 m/s2。

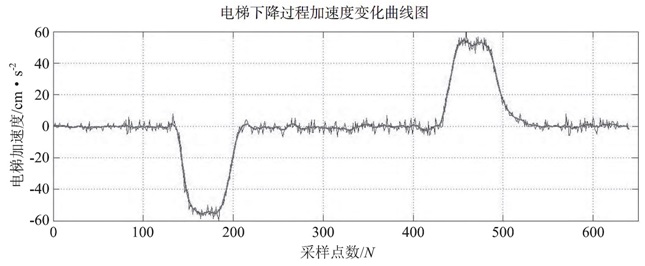

圖2 電梯加速度數據濾波處理
四、結語
電梯運行過程中的加速度及其變化率是影響乘客舒適性的主要因素，本文提出了一種利用安卓智能手機內部的MEMS 加速度計測量電梯加速度的方案，并給出了相應的技術實現方法。實驗表明，利用安卓智能手機可以測量電梯X，Y，Z 三個方向上的加速度，其測量準確度與零點初始化標定問題將在今后的工作中做進一步研究。
作者：孫玉國 勾燦單位：上海理工大學光電信息與計算機工程學院
