基于B/S 數控機床遠程監測系統設計及實現
發布日期：2016-11-16 來源：《上海設備管理》
點擊數：26678
隨著數字技術和計算機技術的日益發展和提高，以數控機床為代表的數控設備應用越來越廣泛。故障造成的停機損失要遠遠比傳統的機床大，故障診斷也相對復雜得多，而如何迅速、正確地進行故障診斷和排除相應故障是保證數控機床正常運轉的核心問題。
面對日益復雜的高檔數控機床等生產設備，在生產加工過程中實時、快速、及時地檢測識別其中的故障，已經遠非操作人員力所能及。因此，遠程實時在線狀態監測系統作為數控機床控制系統的一部分，越來越顯示其重要性。
隨著嵌入式技術，網絡技術和控制技術的飛速發展，遠程監測技術得到了快速的提高。針對數控機床的遠程監測系統正朝著網絡化、分散化和智能化方向發展。本文設計了一個基于B/S模式的數控機床遠程監測系統，來實現對數控機床進行及時的故障診斷并快速做出反應。
一、系統的整體設計
1、系統需要實現的目標
本系統的目標是融合多傳感器，利用嵌入式ARM微處理器和PC機來建立基于B/S模式的數控機床遠程監測系統，從而實現實時采集和分析數控機床運行過程中的各種狀態參數如溫度信號、振動信號、電流信號等，對機床設備進行實時狀態監測評估、故障預測并能快速做出反應，來提高機床設備運行的安全性、可靠性，從而避免發生可預防性故障和災難性事故，造成停機或巨額經濟損失甚至人員傷亡。
2、系統的設計方案
本系統采用B/S（瀏覽器/Web服務器）模式來設計，在數控機床的關鍵部件上安裝振動傳感器、溫度傳感器、電流傳感器來采集信號，將振動、溫度、電流作為檢測對象，利用嵌入式ARM微處理器來處理、存儲及傳輸信號。在PC機上以Myeclipse10作為開發平臺，結合SSH（Struts2.0 + Spring3.0 + Hibernate3.0）開發框架，使用HTML5 + CSS + jQuery +
JSP + Ajax技術來進行Web服務器的開發，數據庫采用SQL Server2008。最后使用Socket技術進行編程，來實現嵌入式ARM微處理器與PC機的通信，將處理過的信號傳輸并存儲到SQL Server2008數據庫中，并通過Web服務器讀取，將信號以實時數據及圖形曲線的形式顯示在瀏覽器上。
3、系統的結構設計

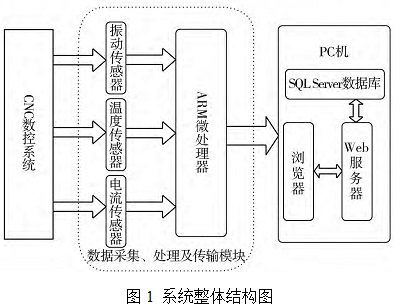

為了實現對數控機床運行狀態參數的監測，本系統在結構上由數據采集、處理及傳輸模塊、數據庫、Web 服務器模塊及CNC系統組成。系統的整體結構圖如圖1所示。
數據采集、處理及傳輸模塊首先使用多傳感器對信號進行采集，之后通過工業現場總線將采集到的信號傳送至ARM微處理器中進行數據處理及存儲，然后通過編寫Socket相關程序來實現ARM微處理器與PC機的通信，將數據以文件夾的形式傳輸?shù)絇C端，接著在PC端進行相應的格式轉換，最后存儲到數據庫SQL Server2008中。用戶通過瀏覽器登陸系統后，點擊查看參數按鈕，瀏覽器會發出請求給Web服務器，緊接著Web服務器會調用數據庫SQL Server2008中的數據，對請求作出響應，將數據以實時數據及圖形曲線的形式顯示在瀏覽器上，同時會將相應的數據與初設的報警閾值進行比對，發現超過閾值后會報警并提示操作者。
二、數據采集、處理及傳輸模塊設計
目前對數控機床狀態信息采集的研究，主要有基于數控系統通信接口和基于外接電路兩類方法�；谕ㄐ沤涌诘姆椒ㄒ蕾嚁�(shù)控機床的接口配置，比如ＲS-232串口DNC接口網絡口等，同時也受制于數控機床的封閉性和異構性，難以形成統一有效的采集方案�；谕饨与娐返牟杉绞绞菑臋C(jī)床電氣電路中提取信號，與具體的數控系統類型沒有直接的聯系，因而具有一定的通用性。
本系統采用外接電路，融合多傳感器及嵌入式ARM微處理器的數控機床狀態信息采集方案。相比于采用數據采集卡，該方案不需要依賴工控PC機運行，簡化了車間布置；相比于單片機或DSP，嵌入式ARM技術可以為分布式采集節點提供更強大的運算處理能力，能夠獨立地進行采集處理存儲和顯示等任務，將嵌入式ARM技術應用于車間和數控機床的信息采集，能夠有效地提升分布式處理能力和智能化網絡集成。
該模塊主要由振動傳感器、溫度傳感器、電流傳感器、工業現場總線、嵌入式ARM微處理器組成。
首先，將振動傳感器、溫度傳感器、電流傳感器安裝在數控機床的關鍵部件上。
然后，通過工業現場總線將傳感器采集到的信號傳輸?shù)角度胧紸RM微處理器中，由于傳感器采集的是模擬電信號，所以首先使用ARM微處理器中的A/D轉換模塊將模擬電信號轉換成可以被識別讀取的數字信號，接著進行簡單的去噪預處理，來降低采集信號中的噪聲干擾，然后將信號存儲到ARM微處理器的文件夾中。
最后通過Socket技術建立嵌入式ARM微處理器與PC機的通信。常用的Socket 類型有兩種：流式Socket（SOCK_STREAM）和數據報式Socket（SOCK_DGRAM），其中流式Socket是面向連接的，針對于TCP服務應用。本系統就是采用流式Socket類型。具體的Socket編程流程如圖2所示。
三、數據庫的設計
本系統數據庫采用SQL Server2008，系統數據庫名稱為db _CncMonitorSystem。數據庫db _Cnc-MonitorSystem 中包含9 張表。具體包括用戶表、用戶角色表、用戶資源表、機床基本信息表、機床主軸運行狀態參數表、機床滾珠絲杠運行狀態參數表、機床導軌運行狀態參數表、機床故障檢修信息表、機床報警信息表。其中，用戶表、用戶角色表、用戶資源表用來存儲用戶信息、用戶的權限等級及不同權限等級可使用的資源等信息；機床基本信息表用于存儲數控機床的基本信息，包括數控機床的生產廠家、生產時間、投入使用時間、機床類型、機床型號、機床參數等；機床主軸運行狀態參數表主要用于存儲主軸在運行狀態下的振動（頻率、振幅）、溫度、電流信號；機床滾珠絲杠運行狀態參數表主要用于存儲滾珠絲杠在運行狀態下的振動（頻率、振幅）、溫度、電流信號；機床導軌運行狀態參數表主要用于存儲導軌在運行狀態下的振動（頻率、振幅）、溫度信號；機床故障檢修信息表主要用于存儲故障發生的部位、原因、時間、檢修人員；機床報警信息表主要用于存儲報警原因、報警時間、發生故障引起報警的部位。
四、 Web 服務器模塊的設計
本模塊的開發平臺采用Myeclipse10，前臺采用HTML5 + CSS + JavaScript + JSP + Ajax 進行編寫，后臺采用Java編程語言，同時結合Struts2.0，Spring3.0，Hibernate3.0 三大主流框架進行開發。
整個Web 服務器包括六個模塊，分別是數控機床基本信息模塊、機床關鍵部件監測數據模塊、機床檢修記錄模塊、機床報警記錄模塊、報表查詢模塊、系統管理模塊。
Web 服務器的開發是整個系統開發的核心部分，圖3是該系統Web服務器的功能結構圖。
在Web 服務器開發中，采用了Ajax技術來實現瀏覽器的無閃動的實時刷新效果。
五、系統測試
將該系統安裝在數控車床上來測試系統的可行性，通過測試發現，該系統能夠?qū)崟r(shí)顯示機床運行狀態下的各項參數及實時曲線，能夠達到實時遠程監測的目的。
六、結束語
本文針對目前數控機床在運行狀態下的監測問題，設計并實現了基于B/S模式的數控機床遠程監測系統。整個系統利用多傳感器、嵌入式ARM微處理器等硬件來采集、處理及傳輸數據，使用HTML5+ CSS + JavaScript + JSP + Ajax 等相關技術來編寫Web服務器，采用SQL Server2008作為數據庫存儲數據，通過提前預設報警閾值，來實現對數控機床在運行狀態下的實時、快速、及時的遠程狀態監測。目前，該系統只能監測到機床運行狀態下關鍵部件的信號，還不能進行相應的故障診斷，針對該問題，后續會進行BP神經網絡診斷故障的相關研究，來建立相應專家系統，并應用到該系統中。
作者：徐振 孫首群 上海理工大學機械工程學院
