設備振動監測和診斷技術的開發與應用
發布日期：2016-10-31 來源：《上海設備管理》
點擊數：22916
公司為了深化設備的預測預控管理，對主要關鍵設備開展了狀態監測和故障診斷，通過技術手段測取機械設備在運行過程中的狀態信息，對機械設備工作狀況的正常與否及異常程度等作出判斷，從而在事故發生之前查明故障產生的原因、部位及其發展趨勢，以便采取相應措施和決策，預防和避免事故的發生。
一、目的和要求
對公司內的主要關鍵設備進行狀態監測，以振動為參數，建立一個設備動態的信息數據庫，為設備管理和維修提供依據，并通過經驗和數據的結合，提高對設備狀態的判別能力和管理水平，從而使維護工作：（1）滿足現代化設備的維修要求；（2）避免或降低事故的危害；（3）實現對機械設備的不解體監測和診斷。
二、項目內容
項目針對公司內的主要關鍵設備進行定期現場振動數據收集，并進行振動分析，發現異常情況及時報警，提出設備維修意見，并建立設備的檔案數據庫、故障特征庫、振動標準，達到設備安全、有效、長期、穩定的運行，為日益繁忙的生產提供保障。
在項目的實施中，首先選取兩臺有代表性的設備試行：一臺為大型數控龍門銑，該臺設備主軸功率120kW，工作臺尺寸4.5m×14m，承重250噸，主要用于公司大型柴油機零部件的加工，它的停機直接影響到公司的生產配套；第二臺為D310水力測功器，其可測功率達37000kW，主要用于大功率船用柴油機性能指標的實驗與測試，從而來驗證柴油機的各項數據是否合格，所以這臺設備的狀態好壞直接影響到公司產品的交付。
在一年多的試驗中，對于包括大型數控龍門銑床、大型數控落地鏜銑床、D310水力測功器（大型柴油機試驗設備）等設備進行了狀態監測，并形成了數份相關測試報告。
三、工藝試驗過程
（一）設備分類和振動標準
由于試驗次數較多，在此僅分別選取D310水力測功器和大型數控龍門銑的兩次測試進行說明。
根據所測設備的振動分析情況，參照設備的有關振動標準(如ISO2372、ISO3945)，將所測設備的狀態分成A—良好，B—許可，C—可容忍，D—不允許4類，并結合設備的具體工作轉速和負荷，制定相應的振動速度限值標準。
（二）水力測功器振動測量和數據分析
1、測點布置和參數設置

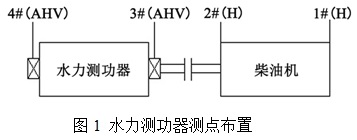

如圖1所示，柴油機自由端軸承為1#測點，柴油機連接端軸承為2#測點，水力測功器連接端軸承為3#測點，水力測功器自由端軸承為4#測點，柴油機兩個測點只測量水平方向振動，即1H、2H，水力測功器兩個測點各測量軸向、水平方向和垂直方向的振動，即3A、3H、3V，4A、4H、4V。每一次試驗柴油機和水力測功器的相對位置可能會發生左右變化，當發生這種變化時，需保持每次柴油機兩個測點位置和編號不變，但水力測功器在采集數據時將兩個測點位置和編號互換。
本次試驗的柴油機型號6S70–25#、試驗最大轉速91rpm、輸出功率16860kw。水力測功器型號為D310，試驗最大轉速180 rpm，兩個軸承型號為30031，為雙列向心球面滾子軸承（瓦房店軸承廠生產），幾何尺寸為Φ630×Φ920×212，節園直徑為788mm，滾子直徑為72mm，單列滾子數為29個（經計算軸承內圈頻率24Hz，外圈頻率20Hz，滾動體頻率4Hz，保持架頻率0.34Hz）；水力測功器葉片數目22片。
主要的振動測試參數包括：
（1）振動速度rms，mm/s，頻率范圍200Hz、1000Hz和5000Hz，1600線分辨率。
（2）振動加速度gSE，200Hz、1000Hz和5000Hz，1600線分辨率，gSE5KHz濾波。

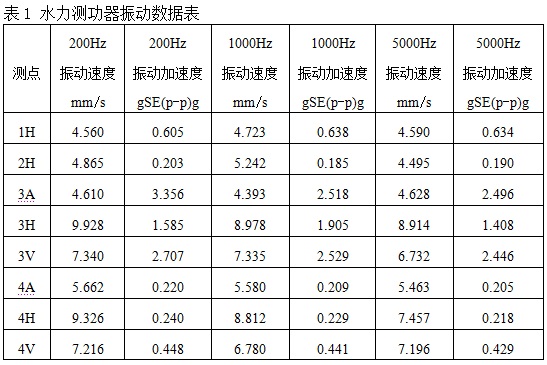

監測得到的水力測功器振動測試數據見表1。
2、柴油機的影響分析
考慮到水力測功器振動和柴油機振動的相互影響，并考慮到今后水力測功器振動測試要接受不同類型的柴油機驅動，所以將柴油機振動也納入測試范圍，柴油機振動主要測試兩個軸承支點的水平振動。
通過對表1的數據進行分析，發現柴油機的振動情況：
（1）柴油機的兩個測點的振動速度值接近，2H測點（柴油機連接端軸承）振動速度略大于1H測點（(柴油機自由端軸承)， 這可能是2#測點與載荷即水力測功器接近的緣故；
（2）兩個測點的振動加速度值是1#測點比2#測點大2～3倍，這可能與兩個測點結構剛度不同有關；
（3）速度頻譜上主要出現柴油機轉頻1.5Hz及其諧波，其中6X、7X、8X、9X 幅值突出，還出現42Hz，即28X及其諧波；
（4）加速度頻譜上出現2.5~3.5KHz的高頻帶，并且1#測點的高頻帶幅值比2#測點高出1倍以上。
據此得出診斷：柴油機振動屬于正常狀態，分析認為柴油機振動系受水力測功器軸承振動影響。
3、水力測功器軸承振動情況
3#測點即與柴油機連接端軸承振動：
（1）從振動速度值看，軸向振動相對較低，水平和垂直振動較高，從振動加速度gSE 值看，水平方向較低，其他兩個方向較高；
（2）在速度頻譜上反映振動上升主要是柴油機轉頻1.5Hz及其諧波的幅值大幅度上升；
（3）加速度gSE頻譜上反映振動的主要特征頻率分量是19.375Hz及其諧波，這是30031滾動軸承的滾道的故障特征頻率，該特征頻率的幅值比上升了多倍，并在其兩側出現以轉頻1.5Hz為間隔的邊帶；
4#測點即自由端軸承振動：
（1）本次4#測點三個方向的振動速度值均大幅度上升；
（2）從振動速度值看，軸向振動相對較低，但比3#側點的軸向振動要大，水平和垂直振動基本接近，從振動加速度gSE值看，軸向最低，垂直方向最高；
（3）速度頻譜上主要出現柴油機轉頻1.5Hz及其諧波，其中6X、7X、8X、9X幅值突出，4V速度頻譜上還出現19.75Hz即13X及其諧波；
（4）在4V測點的200Hz gSE頻譜上有20Hz諧波出現，這個頻率是30031滾動軸承的外滾道的故障特征頻率；
（5）4#測點軸承振動雖然大幅度上升，但主要受3# 測點軸承的影響，而并非存在故障。
4、水力測功器綜合分析診斷
總體上看，本次水力測功器振動明顯上升，并受其影響，柴油機振動也上升。本次診斷3#測點的30031滾動軸承出現滾道的故障，主要依據：
（1）3#測點三個方向的振動速度值均大幅度上升，加速度gse值也大幅度上升；
（2）加速度gSE頻譜上出現明顯的19.375Hz及其諧波，這是30031滾動軸承的滾道的故障特征頻率，該特征頻率的幅值比前次測試結果上升了數倍，并在其兩側出現以轉頻1.5Hz為間隔的邊；
（3）在現場試驗時，明顯感到水力測功器鋼架支承的振動較強烈；
（4）此外本次4# 測點和柴油機振動頻率雖然上升，但振動加速度gSE值變化很小，頻譜上也沒有出現明顯的滾動軸承故障特征頻率。
（三）大型數控龍門銑振動測量和數據分析
1、測點位置、參數及測試工況

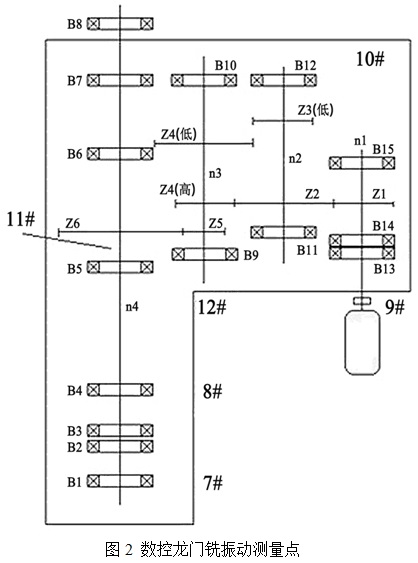

數控龍門銑測點位置如圖2所示：7#、8#測點位于主軸下部；9#測點位于電機輸出端軸承；10#測點位于齒輪箱輸入端軸承；11#測點位于齒輪箱輸出端軸承；12#測點位于主軸上部。
主要振動測試參數：
（1）振動速度rms，mm/s，頻率范圍200Hz、1000Hz和5000Hz，1600線分辨率；
（2）振動加速度gSE，200Hz、1000Hz和5000Hz，1600線分辨率，gSE5KHz濾波。
測試工況：根據現場設備狀態和測試要求，設定主軸轉速分別為200rpm、400rpm和780rpm三個測試工況，并轉速由低到高分別測試。

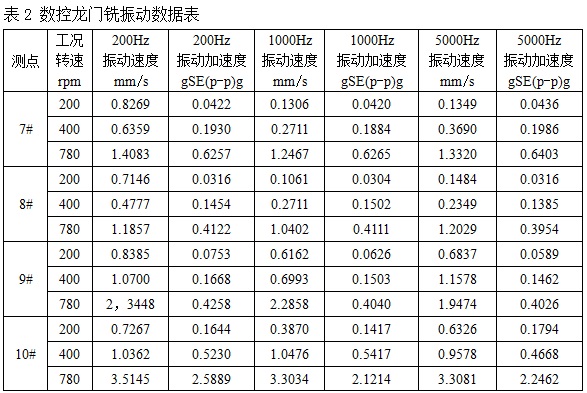

數控龍門銑振動測試數據見表2。
2、數控龍門銑振動分析
現場反映， 數控龍門銑當主軸轉速上升到400rpm以上，發生明顯的振動。該設備在2014年3月13日曾進行過一次振動測試，測點主要放在主軸上，即本次的7#、8#測點，為了全面檢測和診斷設備故障，本次又增加了 9#測點(電機輸出端軸承)和10#測點(齒輪箱輸入端軸承)。同時，在保留上次主軸轉速780rpm測試工況的基礎上，又增加了200rpm和400rpm的兩個工況，以便通過數據進行趨勢分析。

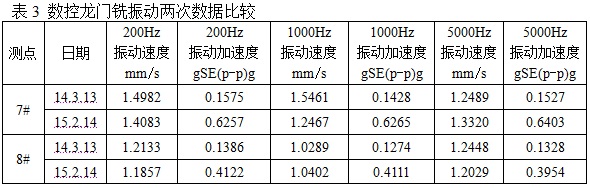

（1）將2014年3月13日和本次2015年2月14日兩次的測試數據進行比較，見表3。
（2）從表3可見，本次數控龍門銑主軸振動數據的變化主要發生在振動加速度gSE上，本次增加約3～4倍，gSE值增加反映在譜上主要是主軸轉頻12.5Hz及其諧波、204.688Hz及其諧波（包括其14倍頻2864Hz）的幅值增加。
（3）在5000 Hz加速度頻譜上有2950 Hz左右峰值，但是在200rpm、400rpm和780rpm三種不同的轉速下，這個頻率均沒有大的變化，所以可以認為這個頻率是結構固有特征頻率，同時齒輪箱的嚙合頻率也不明顯，所以可以認為，由于齒輪箱的原因造成目前振動大的可能性很小。
（4）當轉速為780 rpm 時，9#測點5000 Hz加速度頻譜上，可見齒輪箱790 Hz 的第一級齒輪嚙合頻率和1090 Hz 的第二級齒輪嚙合頻率，并且在790 Hz 的第一級齒輪嚙合頻率上有13 Hz的邊頻出現，說明故障出在主軸上。
（5）7#測點的頻譜有這樣一個特征，即當轉速為780 rpm時，譜上出現較明顯的204 Hz ，當轉速為400rpm 時，譜上出現1000Hz，當轉速為200 rpm 時，譜上出現50Hz，這正好符合線性關系，說明204 Hz這個頻率和主軸有關。
（6）目前各個測點的振動都是在主軸轉速210 rpm 時最低，400rpm時上升，在780 rpm 時最大，但是從傳動系統看，在主軸轉速上升的過程中，電機的轉速卻是呈現低—高—低的變化，即主軸轉速為200 rpm時電機轉速是1948rpm，主軸轉速為400 rpm時電機轉速是3899rpm，主軸轉速為780 rpm時電機轉速是2349rpm，這是因?yàn)辇X輪箱采取低檔傳動的關系，由此推斷故障發生在電機和齒輪箱的可能性很小。
（7）振動能量多集中在低頻部分，如10#測點（齒輪箱輸入端軸承），在主軸轉速上升中，其1000Hz的頻譜上主軸的轉頻振動分別上升，并有諧波，因此說明故障發生在主軸上。
（8）站在電機和齒輪箱邊可聽到明顯的振動沖擊響聲，這主要是聲音通過主軸箱體傳遞放大的作用。
通過頻譜分析，發現故障很可能發生在主軸上，且很可能是由于主軸軸承磨損松動造成的。從頻譜上分析，204.688Hz這個頻率很可能是主軸上某個軸承的故障頻率，從圖紙了解到，主軸上有2個圓錐滾柱軸承，2個雙列滾柱軸承和2個角接觸滾珠軸承，但是由于所提供的型號目前在數據庫中查不到相對應的故障頻率，因此當時無法對主軸上哪個軸承出現故障進行精確的診斷，結合經驗從振動響聲上判斷，主軸上端的軸承即圓錐滾柱軸承出現磨損松動的可能性最大。
3、數控龍門銑綜合分析診斷
數控龍門銑主軸振動狀態惡化，主軸上端的軸承即圓錐滾柱軸承出現磨損松動。
試驗所用儀器為DataPAC2500便攜式數據采集器/頻譜分析儀，軟件為Emonitor OdysseyTM奧德賽。
四、工藝試驗結論
D310水力測功器在檢測試驗后,我們將檢測情況向車間及時地進行了反饋，車間依據這些異常數據和近來D310水力測功器的試車狀況，立即安排在春節期間對D310水力測功器進行了解體修理。在解體時發現軸承30031內孔與軸頭配合松動，該軸表面的鍍鉻層剝落（該軸頭曾經因尺寸小而作鍍層處理），這與振動試驗的診斷結果完全吻合。水力測功器得到了及時的修理，也確保了柴油機功率的正確測試。
對數控龍門銑的振動監測，縮小了維修的范圍，從而事先能有針對性地購買相關備件。在不久后的解體維修中，發現主軸上部圓錐滾柱軸承的軸向定位圈嚴重破損，造成軸承與主軸之間出現了間隙松動，在更換定位圈之后，異聲消失。2015年6月12日又對主軸部分進行了監測，振動狀態恢復了正常。
縱觀上述兩例，檢測試驗的數據結果能夠輔助維修人員迅速判斷故障產生源，縮小了故障診斷范圍，在未解體的情況下已對故障做出了分析診斷，使維修工作做到有的放矢。
定期地對設備進行檢測試驗所得數據可形成一個設備動態的信息數據庫，為設備管理和維修提供依據，并通過維修經驗和檢測數據的結合，提高對設備狀態的診斷能力和管理水平，從而做到預測預控的“狀態維修”。
作者：顧潤衛 吳遠 滬東重機有限公司
