立式混流雙級泵的技術改造

      應用在含泥沙量較大條件下的泵，如黃河中下游抽水泵站，除了過流部件會受到介質中泥沙的磨損，轉動部件與靜止部件之間的配合面也會因泥沙等顆粒的進入而磨損得非常嚴重。針對這一問題，對本文的雙級泵實施了結構創新的技術改造。
      一、故障分析
      介質情況：抽取黃河水，常溫，泥沙含量大。
      性能參數：流量1m3/s、設計揚程43.65 m、揚程范圍38.53～45.23 m、轉速990 r/min、電機功率560 kW。
      運行方式：連續運行。

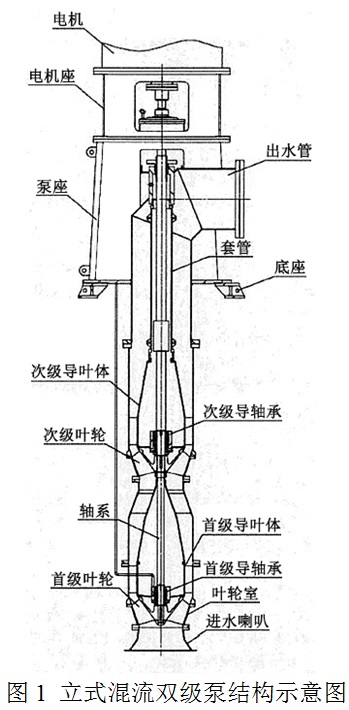

      根據以上參數選擇SEZ型立式混流雙級泵，泵結構圖如圖1所示。泵的過流部件進水喇叭、導葉體、筒體均采用焊接式結構，材質為碳鋼；葉輪室為焊接件，材質為不銹鋼；葉輪為鑄件，材質為不銹鋼。這些材質的特點是結構強度高，耐磨損性能優良。在設計上只需在原件厚度上增加一定富余量，預計可滿足耐磨性要求。過流部件的磨損和防治措施以及泵過流部件的磨損對泵運行點的影響都有相關文獻對此進行研究。除以上過流部件外，泥沙磨損還會發生在下文所述部位。

      1、泥沙會進入到轉動部件與非轉動部件配合面的縫隙內，泵轉子在轉動時會造成相互配合零部件的磨損，這類零件有軸承、軸套。
      2、細小的泥沙會進入相對靜止的配合面內， 當泵進行檢修或更換易損件時，需要拆卸這些零件，會發現零件配合面損傷，如葉輪與軸的配合面、軸與軸套的配合面、聯軸器與軸的配合面。
      3、含泥沙的介質會沖擊比較精細的零件，造成零件損傷，影響泵組的長期穩定運行，如葉輪螺母、軸螺紋。
      4、應盡量避免泥沙沉積，如果泥沙沉積，泥沙會增加泵對基礎的載荷，并與軸這樣的精細零件直接接觸，造成軸的損傷。
      二、解決方法
      根據以上定性分析，采取結構改進來解決上述磨損問題。
      1、導軸承的設計
      為避免泥沙進入動靜配合面，泵用導軸承的選擇至關重要。根據以往經驗，我們選用耐磨、抗沖蝕性能優良的賽龍SXL塑料軸承作為泵用導軸承。
      導軸承的結構設計非常重要，好的導軸承結構能夠提高導軸承的壽命。結構設計時，主要考慮散熱、充分潤滑冷卻、減少磨損等方面的要求。結構上軸承內圈需要開設冷卻水槽，以提高冷卻、潤滑的效果。
      導軸承的布置除了與泵軸跨距等因素有關，還與泵轉子的徑向力有關。在機械領域，可通過公式法或ANSYS分析軟件計算軸承跨距。這里我們著重闡述泵轉子徑向力問題。
      在立式泵中，轉動部件的徑向力主要來自下述兩個方面。
      （1）轉子的不平衡量
      由于葉輪鑄造加工的偏差和軸、聯軸器等轉動零件的加工偏差，導致轉子不平衡量的產生。
      （2）水力的不平衡量
      葉輪為整體鑄造，必然產生泵葉片翼型不對稱布置的偏差，這樣泵在抽送介質時會產生水力上的不平衡。
      所以，一般布置泵導軸承時，都會在每級葉輪處布置一只導軸承。對于次級葉輪導軸承，我們的改進措施為：在泵軸外增加套管，利用套管保護泵轉子內零件，如軸、軸承、聯軸器等。在套管內引入外接沖洗水，控制沖洗水流量和壓力，達到潤滑、冷卻軸承的目的。為防止泥沙進入到軸承與軸套的配合面，在軸承外側增設一對骨架油封，用于把內部腔體和外部分隔開。骨架油封方向朝向外側， 這樣可保持套管內沖洗水的流動性，還可有效防止泥沙進入。
      對于首級葉輪處軸承，沖洗水無法從套管內到達首級軸承，但我們?nèi)韵Ｍ�采用引入外接水的方式潤滑、冷卻軸承。結構改進如下：我們?cè)谥谱鲗?dǎo)葉體時，在其內埋入一只G1/2英寸接管，從外部直接引入外接沖洗水，在軸承室內增設一腔體。
      為保證外接水能到達軸承內圈，在導軸承的設計上應遵循以下原則：
      （1）在導軸承上圓周方向鉆6～8只圓孔，圓孔的數量與水槽的數量保持一致。
      （2）圓孔開設角度需與水槽開設角度保持一致。
      （3）保證這些圓孔面積之和與1/2英寸管的截面積大體一致即可。

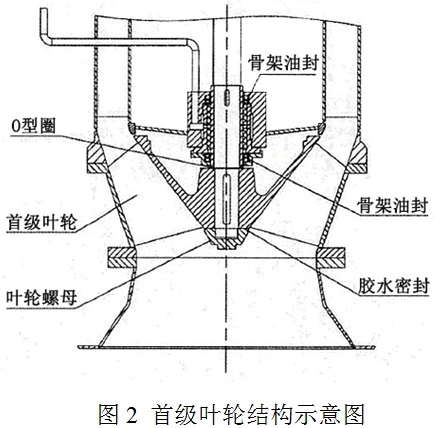

      為防止抽送介質中泥沙進入到軸承與軸套配合面，在導軸承的軸向兩側各增設一對骨架油封，骨架油封的方向仍然朝向外側，結構如圖2所示。

      2、為防止泥沙進入配合面，需要對各個聯接配合面進行密封
      （1）對于配合面較小的部位，密封可采用簡單可靠的橡膠圈密封。
      （2）對于配合面較大的部位，密封可采用涂抹膠水進行防沙密封。
      3、該雙級泵有兩只葉輪，對應兩只不同的葉輪鎖緊螺母
      （1）對于首級葉輪，可將葉輪鎖緊螺母形狀設計為流線形，這樣可減少泥沙對該螺母的沖擊，見圖2。

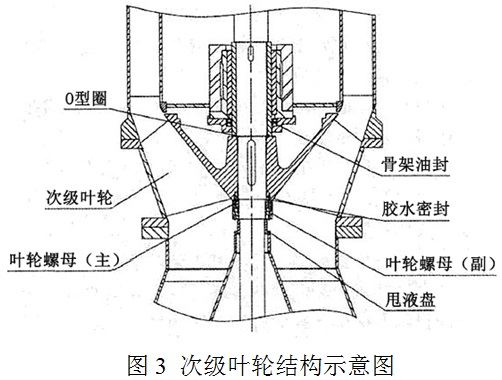

      （2）對于次級葉輪螺母，因其結構限制無法設計成流線形，可設計兩只螺母，起鎖緊作用的螺母在靠近葉輪處，為主螺母；下方副螺母可有效防護主螺母免受泥沙的沖刷。為保護軸上螺紋，將軸上螺紋隱藏在副螺母內，見圖3。
      因首級導葉體與旋轉部件無法進行有效密封，為防止泥沙沉積在導葉體腔體內，我們?cè)谛�轉軸上增設一只甩液盤，甩液盤上開設2只螺紋孔，用螺釘固定在軸上。甩液盤下平面開設4～6只方槽， 隨著軸的旋轉，甩液盤可有效防止泥沙進入導葉體內。在突然停泵的情況下，介質中的泥沙向下沉積，會被甩液盤阻擋，使泥沙無法沉積在導葉腔體內，此結構設計可有效防止泥沙在導葉腔體內的沉積。

      三、結語
      通過此次技術改造，為防止泵在運行時的磨損和拆卸時的摩擦損傷，可以得出以下結論：
      1、對于抽送介質中含泥沙量較大的泵組，需著重保護泵導軸承和除葉輪外所有的轉動部件。轉動部件可采用增設套管的方式進行保護；導軸承可采用外接沖洗水、骨架油封組合應用進行保護。
      2、為防止泥沙進入配合面，需對配合面采取密封措施，密封方式可采用O型圈密封和膠水密封。
      3、在設計上應避免裸露在外的螺紋、螺母等受到泥沙的沖擊磨損。
      4、為防止泥沙的沉積可設計甩液盤，對于泥沙量大的水域，采取以上結構改進可提高泵運行的穩定性。
      作者：鄒繼國   上海凱士比泵有限公司
