核電廠增設SBO 軸封注水泵柴油發電機改造

      反應堆冷卻劑泵（主泵）是核電廠的重要設備之一，大部分在役核電廠的反應堆冷卻劑泵選用的是軸封泵。設有主泵軸封水注入系統，并由設備冷卻水為泵機組提供冷卻，以保證主泵正常運行。主泵軸封水注入依靠化學和容積控制系統完成，該系統設置兩臺離心式上充泵，為主泵提供軸封注水并收集主泵密封泄漏流，該系統還設有往復式上充泵用于水壓試驗，必要時也可為主泵提供軸封水。離心式上沖泵由主交流電源供電；喪失主交流電源時，離心式上充泵由安全級應急柴油發電機供電。在發生全廠斷電（SBO）事故工況時，電廠交流電源全部喪失，包括應急柴油發電機。此時，軸封注水和設備冷卻水同時喪失，主泵軸密封直接與高溫高壓的反應堆冷卻劑接觸，將在較短時間內由于高溫?fù)p壞，冷卻劑從軸封處泄漏，形成LOCA。為了防止在SBO 事故工況下，主泵軸封泄漏，需要設置能夠在SBO 工況使用的軸封注水系統。
      某在役核電廠原有主泵軸封水注入系統設有兩臺非核級往復式上充泵，由主交流電源供電，用于反應堆冷卻劑系統的水壓試驗和必要時提供主泵的軸封水。系統改造擬將其中一臺替換為非核級軸封注水泵，在SBO 事故工況下供應主泵軸封水。在SBO 事故工況，操縱員能夠在主控制室手動啟動SBO 軸封注水泵，該泵應能至少連續運行8h。但在SBO 事故工況下，電廠交流電源全部喪失，新增的軸封注水泵需要重點考慮SBO 事故工況下的運行動力問題。
      一、設計方案
      1、方案描述
      鑒于新增的非核級軸封注水泵及其相關閥門要求在電廠交流電源全部喪失的情況下能夠運行，則有兩種可行的技術方案。
      方案A：借鑒柴油機驅動輔助給水泵的設計經驗，軸封注水泵采用柴油機驅動泵的形式，閥門電裝由柴油機泵同軸驅動的發電機供電。
      方案B：設置專用的400V/50Hz 柴油發電機組，為新增軸封注水泵及相關電動閥門供電。
      2、方案選擇

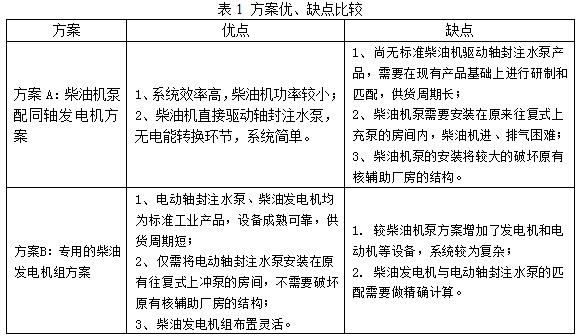

      兩種方案應用到在役核電廠改造中，各自體現出不同的優缺點，如表1 所示。

      3、方案確定
      原有往復式上沖泵安裝在核輔助廠房—14m層，如果采用方案A，根據工藝需要，新增柴油機泵配同軸發電機安裝在此房間。為柴油機進排氣需要，原有廠房需要新增大面積進、排風百葉和豎井，而在抗震I 類廠房大面積的開洞會嚴重影響廠房的抗震性能，重新修建進、排風豎井技術上也難以實現，因此方案A可實施性差。
      方案B“專用的柴油發電機組方案”所采用設備技術成熟。柴油發電機和泵可以分開布置，不破壞原有廠房結構，因此方案B 較好。
      本改造擬增加“非核級電動軸封注水泵”，該設備由380V/3相/50Hz 交流電動機驅動，設備布置在核輔助廠房—14m 層；新增“SBO 軸封注水泵柴油發電機” 采用400V/50Hz 固定箱式柴油發電機組，考慮到福島事件影響，柴油發電機布置在廠址高位平臺上。另外，還要對主控制室盤臺進行相應的改造，設置新增軸封注水泵、閥門、柴油發電機的控制按鈕。
      二、容量計算
      1、負荷分析
      SBO 軸封注水泵柴油發電機加載的主要負荷是SBO軸封注水泵電動機、軸封注水泵入口閥電裝以及相應的控制箱等設備。
      SBO 軸封注水泵電動機為380V/3 相/50Hz 交流電動機，功率約為160kW。

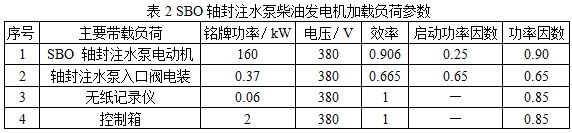

      軸封注水泵入口閥電裝為380V/3 相/50Hz 交流電動機，功率為0.37kW，如表2 所示。

      2、柴油發電機組容量計算
      SBO 軸封注水泵柴油發電機加載的主要負荷是SBO軸封注水泵電動機，處于保守考慮，假設電動機直接啟動電流為額定電流的6.5倍。為了減少SBO軸封注水泵電動機啟動對于柴油發電機組的沖擊，啟動方式擬采用星－三角或軟啟動（限制啟動電流2.5 倍）。

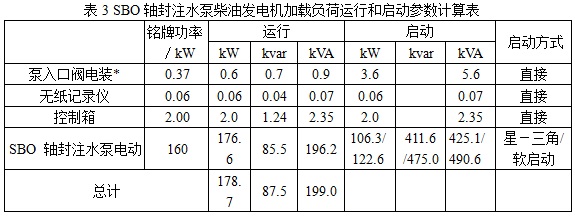

      在SBO 事故工況，操縱員在主控制室手動啟動SBO軸封注水泵柴油發電機，手動操作打開軸封注水泵入口閥，確認閥門打開后，再手動啟動SBO 軸封注水泵。此時，入口閥電動裝置動作結束，柴油發電機接近空載狀態，則所選柴油發電機組應能承受突加軸封注水泵電動機啟動瞬態沖擊，其瞬態性能應滿足所加載負荷運行的需要。而由表3 計算可知，SBO 軸封注水泵電動機啟動有功最大為122.6kW。

      注：該設備為短時負荷，不計入總?cè)萘拷y(tǒng)計。
      假設所選機組平均有效壓力為2.0MPa。根據GB/T2820 標準的要求，得到機組第1步突加負荷指導值P%是40%，而按照保守考慮柴油發電機應該承受122.6kW假設所選機組平均有效壓力為2.0MPa。根據GB/T2820 標準的要求，得到機組第1步突加負荷指導值P %是40%，而按照保守考慮柴油發電機應該承受122.6kW的電動機啟動功率沖擊，則所選柴油發電機組功率至少為307kW。

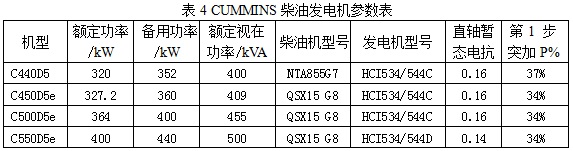

      而由于柴油發電機的長期運行限制，柴油發電機最低帶載率為至少40% 額定輸出功率。則所選柴油發電機組的額定容量不能超過450kW。表4為CUMMINS公司滿足此307~450kW 功率范圍內產品信息。
      SBO軸封注水泵柴油發電機要能承受122.6kW的電動機啟動功率的沖擊，依據表4的數據進行復算，C440D5和C450D5e型柴油發電機不滿足要求，C500D5e和C550D5e機型滿足要求。

      3、加載時電壓降校驗
      SBO 軸封注水泵柴油發電機加載的最大單個負荷為一臺160kW的電動機，起動壓降要求小于15%。發電機直軸暫態電抗為0.16時，其容量應大于453.3kVA，以滿足加載時電壓降要求。
      C500D5e機型的柴油機和發電機滿足初步估算要求，但其SHUNT勵磁方式的機型電壓降為20%，不滿足要求，而采用PMG勵磁方式的HCI534/544C發電機滿足啟動電壓降15% 的要求，其對應的柴油發電機組C500D5e滿足要求。
      對于C550D5e 機型，采用PMG勵磁方式的HCI534/544D發電機電壓降為13%，滿足要求。本工程為確保SBO軸封注水泵柴油發電機能夠可靠加載水泵運行，選擇了C550D5e柴油發電機組。
      三、箱式柴油發電機組成
      固定箱式柴油發電機為非1E級、非抗震類設備，由柴油發電機組（包括供油系統、底座和/ 或獨立油箱、啟動系統、冷卻系統、進氣系統、排煙消聲系統、降噪系統等）、箱體、充電與配電設備、試驗負載接口以及配套輔助設施（進排風、接地、消防、照明等）部分組成。
      1、起動系統
      柴油發電機組采用24V DC電起動方式，采用閥控式密封鉛酸蓄電池，在蓄電池充滿電后斷開充電電源其容量能保證機組連續起動6次。機組運行時，由柴油機驅動的充電發電機對啟動蓄電池進行浮充；在機組停止運行時，通過箱式柴油發電機上配置的廠用電充電裝置，向發電機組蓄電池進行充電，維持蓄電池處于滿充狀態。
      2、燃油系統
      箱體內部設置油箱，其容量滿足柴油發電機組滿功率運行8h以上。油箱預留日常加油管接口，允許運行時在線補充燃油，箱式柴油發電機設置電動補油裝置及補油接管，當需要補油時可通過該接管向機帶油箱在線補油；為避免過補油，機帶油箱設置液位指示以及高、低液位報警裝置。
      3、試驗負載
      參照IEEE387 等相關標準的要求，為確保SBO軸封注水泵柴油發電機的可靠性和可用性需要進行定期帶載試驗。而常規的月度試驗并非加載SBO軸封注水泵，而是采用試驗負載進行帶載試驗。試驗負載采用干式交流阻性負載，采用強制風冷冷卻方式。
      四、結束語
      本文提出的增設SBO軸封注水泵柴油發電機方案，目前改造已實施完畢，經過與SBO軸封注水泵、泵進口閥門等系統的聯調試驗，系統已通過驗收并投入運行，滿足國家核安全局提出的整改要求。在施工、調試過程中，本方案充分體現出了安裝快速、技術成熟的特點，該方案對其他在役核電廠的相關系統改造具有借鑒意義。
      作者：胡煒亮 蘇成 朱立群  上海核工程研究設計院
