質子重離子加速器系統設備運行模式探討
發布日期：2016-05-04 來源：《上海設備管理》
點擊數：23051
上海市質子重離子醫院擁有的PT設備的主加速器采用的是同步加速器，整個加速器系統由離子源、低能束流傳輸段、直線加速器艙段、中能束流傳輸段、同步環、高能束流傳輸段、治療室等組成，全長共190m，其系統組成分為離子源系統、粒子加速系統、粒子輸運系統、粒子診斷系統、射頻系統、真空系統、患者輸送定位系統、治療計劃系統及輔助個人安全防護系統、工藝?yán)鋮s水系統、供電系統和暖通系統等。質子重離子系統設備昂貴、龐大，技術要求復雜，運行難度高，對現場環境的溫濕度要求非�？量�，對冷卻水系統的溫度、壓力、電導率等參數要求極其精密。
一、人員配置
PT設備運行不僅需要臨床醫生、物理師和技術員，更需要多名工程師同時在現場實時監控設備的運行狀態，及時發現和排除故障。整個質子重離子加速器系統的運行與維護需要多團隊分工協作完成，主要由臨床治療團隊、客戶服務工程師團隊、后勤保障工程師團隊、輻射防護團隊和其他輔助服務人員等組成。

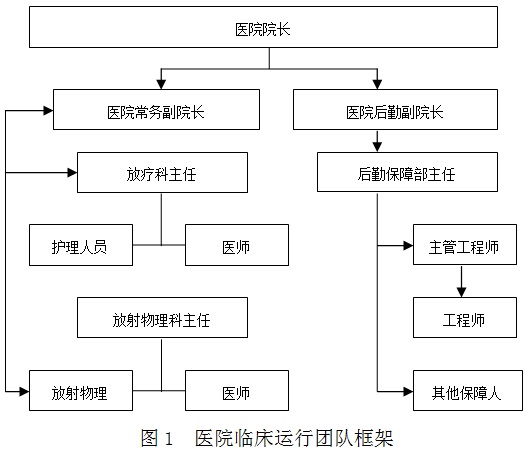

醫院臨床治療團隊包括放療醫生、放射物理師、操作技術員和護士等共80 余人。放療醫生收治患者并制訂治療方案，物理師根據放療醫生的治療方案完成治療計劃，操作技術員根據治療計劃完成患者的最終治療，患者的治療過程須由護士負責全程引導。除此之外，放射物理師還需要對設備進行日檢、周檢和月檢，確保設備的正常使用。
后勤保障工程師團隊主要由主管工程師、電氣工程師、自控工程師、暖通工程師、給排水工程師和加速器工程師組成。PT設備運行需要穩定、不間斷的主供電系統，高精度的水冷系統和空調系統，這些都要后勤保障工程師團隊來保證，同時工程師還承擔著PT設備備件使用管理及開機率保障工作。醫院工程師與設備廠商服務工程師一樣實行24小時現場輪班，并保持實時信息溝通，以保證在治療過程中和夜間發生故障時能夠及時快速響應。后勤保障其他輔助服務人員包括物業維修人員、保安和保潔等工作人員。
PT設備輻射防護工作由醫院負責。PT設備加速器裝置是高能加速器裝置，醫院建立了人身安全防護系統用于保護患者和工作人員的人身安全，防止他們受到高能束流和由束流引起的電離輻射的傷害。在高輻射區域，安裝輻射劑量監測點、急停按鈕和搜索按鈕等，并在聯鎖區域設立緊急逃生機制。輻射防護團隊主要負責PT區域聯鎖的解除和建立、實時監測室內外環境輻射劑量等工作。

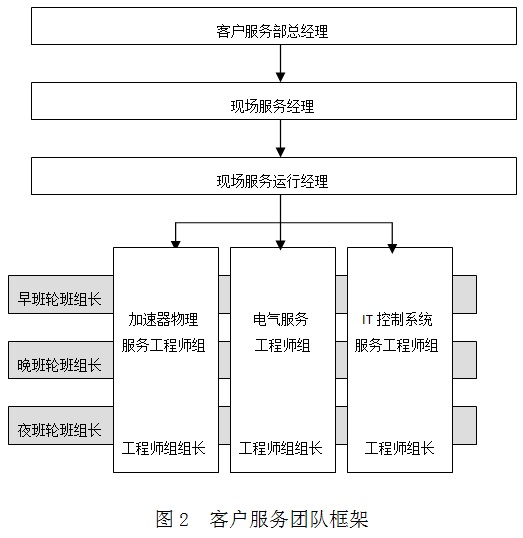

客戶服務工程師團隊由設備廠家派專業管理和技術人員組成，負責PT設備的開機運行和維修維護保養工作�，F(xiàn)場共有19名工程師，服務工程師分為3個小組，24小時現場輪班，每個小組配備物理工程師、電氣工程師、IT 工程師，保證故障的快速處理和維護保養的協作分工。
二、運行保障
1、制度保障
由于PT設備和臨床治療技術管理上的復雜性，需要明確各技術角色和管理流程的責任劃分與接口。根據其他國家粒子治療項目的運行經驗，在符合我國相關法令法規和醫院內部管理規定的基礎上，現場客服團隊與醫院共同制定了《質子重離子加速器系統運行管理手冊》，規范醫院和現場客服團隊的日常工作和管理接口，雙方均在此手冊的指導下，明確分工、緊密配合，保障臨床治療和PT設備的開機率。在此運行管理手冊的基礎上，還制訂了更詳細的工作細則和流程，包括粒子加速器日常運行流程、臨床治療期間故障處理流程、基礎設施故障處理流程、維護保養流程和現場輻射防護應急處理流程等。此外，結合運行初期的經驗，將對運行管理手冊及工作細則、流程進行不斷更新、優化和完善。
除此之外，為了保障質子重離子系統附屬系統設備的正常運行，醫院還制定了《質子重離子附屬系統設備手冊》，手冊內容涵蓋了質子重離子加速器的附屬電力系統、工藝?yán)鋮s水系統、HVAC系統、給排水系統等重要設施設備的系統說明、原理結構介紹、系統布局和系統操作。工程師可以通過此手冊更加深入地學習和了解其他系統，做到一專多能，從而更有力地保障整個質子重離子加速器順利運行。
2、會議保障
除了日常的運行操作之外，現場各團隊之間還設立了工作組每天晨會、技術討論周會，以及服務團隊向醫院管理層做月度、季度報告例會。每天晨會上，服務工程師當班組長出具前一天的開機率服務性能報告，匯報前一天設備的運行時間、故障處理的時間、保養計劃的執行及備件的使用更換統計；醫院工程師當班組長匯報前一天工藝?yán)鋮s水系統壓力、溫度數據、HVAC系統溫濕度曲線和供電保障情況；臨床治療團隊匯報前一天治療完成情況和當天的治療計劃；輻射防護團隊全程跟蹤工作人員的輻射安全。
技術討論周會主要由服務工程師和醫院工程師參加，會議介紹PT設備前一周發生的故障情況的處理匯總，對未來一周之內將要進行的維護保養計劃進行確認。
月、季例會上，由服務經理向醫院管理層匯報每月、季度的備件消耗和每月、季度的開機率統計，討論服務方與醫院之間的接口問題，并在最后一季度例會上向醫院提交下一年度預防性維護保養計劃。
3、預防保養
為了保障PT設備的日常運行，設備保養非常必要，除了平時夜間停機保養之外，客戶服務團隊和醫院工程師團隊還要協商制訂一些周末兩天的保養計劃以及一年至少兩次的7天年度大保養，制訂的保養計劃要在上一年度的最后一個季度提前上報醫院，并經過相關會議討論通過才能實施，以便于臨床治療的計劃安排。
4、備件保障
備件是PT設備系統正常運行的重要保障。PT設備在國內首次引進，其備件均需國外原廠產品，在發生設備備件損壞時，如果現場沒有存儲備件，從訂購備件到維修完成的耗時會比較長，從而影響PT設備的正常運行，影響患者治療。所以，醫院建立了完善的備件庫和備件管理系統，由專人管理，制訂嚴格的管理制度，規范備件使用登記、統計工作，及時了解易損件消耗情況，提早補充。
5、溝通保障
為了保證故障及應急事件的信息及時反饋，在PT設備日常運行中各團隊之間建立了無線手機聯系網，保障通訊24小時暢通。
三、結語
由于PT設備系統復雜和龐大，其運行保障應嚴格遵循共同制定的運行管理手冊，需要醫院放射治療科、放射物理科、后勤保障部、輻射防護科以及客戶服務團隊、物業等多部門共同合作完成。醫院將不斷總結PT設備運行管理的經驗，提高設備開機率，同時，還要不斷加強技術人員的引進與儲備。完整的技術人員體系、合理的設備保養計劃、規范的運行管理制度是大型、重要醫療設備順利運行的保障和基礎。
作者: 劉鵬 單位：上海市質子重離子醫院
