三坐標測量機的升級改造
發布日期：2016-05-03 來源：《上海設備管理》
點擊數：22748
我國早期使用的三坐標測量機（CMM）大多是從國外進口的，這些三坐標測量機均使用陳舊計算機軟件控制并處理測量數據給出計算結果，經過十幾年甚至幾十年的使用，計算機系統經常出問題。而且早期計算機使用的是老標準的配置，如主板、硬盤、CPU、內存和操作系統等都與現在的計算機配置標準不同，一旦損壞買不到配件，就使整個系統陷入癱瘓�？刂葡到y(tǒng)也呈現出元器件老化、集成度低等問題。由于時間久遠，大部分元器件和電路板都已經停產，更新難度極大。但是，三坐標的機械部分均采用氣浮導軌，又在空氣溫度、濕度較好的環境中使用，盡管用了十幾年甚至幾十年，性能依然保持良好，仍有較大的使用價值。如果完全淘汰重新購置三坐標測量機，其代價太大而且是對資源的極大浪費，這是擁有三坐標測量機的單位必然要面對的現實。因此，對原有的三坐標測量機進行技術改造不失為解決這一問題的理想方案, 不僅可以提高原有設備利用率，節約資金，而且可以大幅度提高測量準確度、增強測量功能。
一、三坐標測量機的組成及工作原理
1、組成

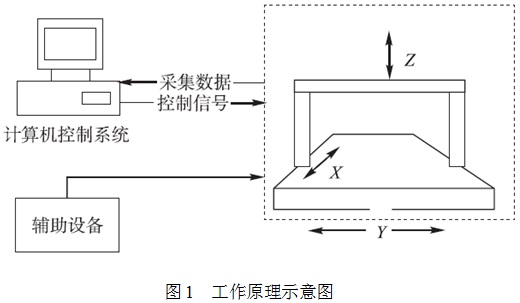

三坐標測量機由四部分組成：機械、控制系統、數據采集和輔助設備（如圖1所示）。
機械部分：包括工作臺，X、Y、Z三軸。
控制系統部分：計算機、測量軟件、控制柜。
數據采集部分：測頭、溫度傳感器。
輔助設備：壓縮空氣及穩壓部分。
2、工作原理
任何形狀都是由三維空間點組成的，所有的幾何量測量都可以歸結為三維空間點的測量，因此精確地進行空間點坐標的采集，是評定任何幾何形狀的基礎。坐標測量機的基本原理是將被測零件放入它允許的測量空間范圍內，準確地測出被測零件表面的點在空間三個坐標位置的數值，將這些點的坐標數值經過計算機處理，擬合形成測量元素，如圓、球、圓柱、圓錐、曲面等，經過數學計算的方法得出其形狀、位置公差及其他幾何量數據。
三坐標測量機可定義為“一種具有可作三個方向移動的探測器，可在三個相互垂直的導軌上移動，此探測器以接觸或非接觸等方式傳送信號，三個軸的位移測量系統（如光學尺）經數據處理器或計算機等計算出工件的各點坐標（X、Y、Z）及各項功能測量的儀器”。三坐標測量機的測量功能應包括尺寸準確度測量、定位準確度測量、幾何準確度測量及輪廓準確度測量等。
二、技術升級的可行性
本單位有一臺Leitz PMM544 三坐標測量機，生產于1983年，屬于全分立元件產品，是最早一批進入中國的高準確度三坐標測量機。經過近三十年的使用，所有氣管和空氣過濾芯老化嚴重必須更換，空氣軸承、Z軸導向系統和摩擦驅動系統由于時間久遠，灰塵堆積嚴重需要清洗�？刂葡到y(tǒng)因?yàn)樵匣�、溫度參�?shù)漂移嚴重、運行速度慢而經常出現問題，無法正常開展工作，但機械性能依舊保持完好，只要把三坐標測量機的控制系統進行改造更換，對機器進行大修則重新運行是可靠的。二十多年來，伴隨新材料、溫度補償、測頭補償、激光干涉儀校準技術和測量軟件新技術的應用，三坐標測量機的技術指標和功能大為提高。通過這次升級改造，Leitz PMM544 可以把準確度從±（1.2＋L/300）μm提升到±（0.8＋L/500）μm，并且支持多種測量軟件，增強測量功能，提高測量效率。
三、更新改造方案
1、機器全面大修
機器全面大修內容包括：
（1）更換所有氣管、空氣過濾芯；
（2）清洗空氣軸承、清洗Z軸導向系統；
（3）清洗或調整摩擦驅動系統、調整光柵系統；
（4）檢查調整Z軸質量平衡系統；
（5）計算機補償前機器機械垂直度校準、旋轉度校準。
2、控制系統升級
原控制系統生產于1983年，屬于全分立元件產品，元件老化、參數漂移嚴重，運行速度慢，系統不穩定。
升級改造采用最新推出的增強型UP-S微電子控制系統，由IPC主控中心對各微電子模塊及智能型操縱臺進行控制，具有很高的集成化、程序化，運行穩定、維修方便。
對于PMM 544 A型機，其功能與最新的LEITZ B4 系統基本相同。包括：
（1）主控制中心IPC工控計算機；
（2）80位智能型數顯操縱臺；
（3）各軸CNC驅動系統、監控系統、探測系統由微電子控制；
（4）高精度伺服驅動系統（與B4系統相同）；
（5）具有機器狀態自檢功能、誤差修正及溫度補償功能、自動換探針功能；
（6）支持MESCAL、QUINDOS、PC-DMIS、METROLOG多種測量軟件。
3、三維測頭升級
原三維測頭完全是手動式在機床上卡緊、放松測針，速度慢、重復性差、人體熱輻射影響測量準確度，而且容易損壞測頭。測針取下后，必須重新校準才能使用，影響工作效率及測量準確度。
新的氣動卡放探針式精密測頭，可實現對測針的自動卡緊放松，具有相當高的重復性（兩次卡緊重復性小于0.7μm）。對于校準過的測針，可以取下再使用，無需再校準，大大提高了工作效率。
4、測量軟件升級
現有的St控制系統，總線是IEEE488，連接MESCAL3測量軟件。新的控制系統由通用IPC工控機，采用接口RS232聯機，可自行選擇連接多種測量程序（MESCAL、 QUINDOS、METROLOG、PC-DMIS等）。本機升級后安裝現有MESCAL 最高版本，及升級到QUINDOS6 測量軟件。
四、溫度補償和雙頻激光干涉儀長度補償
1、溫度補償
雖然Leitz PMM544采用全大理石構造，因此自身對溫度的要求比傳統的金屬結構（鋁合金、不銹鋼、航空鋁等）要低得多，但是由于是超高準確度測量設備，三坐標測量機在改造時增加了溫度補償系統。
采用實時的溫度補償系統，共有8個溫度傳感器，X、Y、Z光柵尺兩端各1個，被測樣品上放置兩個。傳感器可以實時地感知實際溫度，并將數據傳輸給控制系統和軟件，軟件根據當前的溫度和選定的材料熱膨脹系數，在計算標準溫度20℃下實際尺寸時，將溫度變化引起的產品尺寸變化考慮在內。溫度補償系統提高了實際應用精度。
2、雙頻激光干涉儀長度補償
三坐標測量機的軟硬件改造完成之后，需要用雙頻激光干涉儀對各軸的準確度進行校準。測量各坐標軸的示值誤差是按一定的步長進行的。測量機工作時，被測點可能不在采樣點上，這就需要插值計算。無論采用何種擬合曲線均為近似的，與實際誤差分布曲線有差異。因此，補償步長的長短則要影響補償效果，其確定原則是擬合誤差要小到可忽略不計。選擇步長應根據測量機準確度來確定，要求補償準確度高則步長選擇短些，準確度低則可選擇長些。改造完成的三坐標測量機Leitz PMM544屬于超高準確度坐標測量機，選擇步長為10mm。根據得到的誤差補償曲線進行軟件補償，進一步提高其測量準確度。
五、結語
（1）新的控制柜采用集成化、小型化的微電子控制系統，減少占用空間和能源消耗；
（2）通用的微機和電子元器件替代了原來的專用控制設備部件，便于今后的維修和保養；
（3）超高準確度的三坐標測量機現在售價都在數百萬元，本次改造的費用僅需四十余萬，經濟效益巨大。
通過升級改造，本單位的三坐標測量機LeitzPMM 544恢復了原有的測量功能，測量準確度從±（1.2＋L/300）μm 提高到±（0.8＋L/500）μm，使這一臺幾乎報廢的設備重獲新生。通過1 年多的使用，系統穩定，效果良好。
作者：張波 傅云霞 曾燕華 唐冬梅 單位：上海市計量測試技術研究院
