智能監控系統在變電站運行管理中的應用
發布日期：2016-03-10 來源：《上海設備管理》
點擊數：21070
近年來，隨著計算機、網絡以及圖像處理、傳輸技術的飛速發展，視頻監控技術也有長足的發展。我國網絡視頻監控系統的數字化發展過程大致經歷了三個階段：本地模擬監控系統；基于PC機的多媒體數字監控系統；遠距離、高清晰、同步傳輸多路視頻和音頻信號。隨著計算機處理能力的提高和視頻技術的發展，人們利用計算機的高速數據處理能力進行視頻的采集和處理，利用顯示器的高分辨率實現圖像的多畫面顯示，從而大大提高了圖像質量，為計算機視覺技術的發展鋪平了道路。
視頻的智能化是在圖像間建立映射關系，讓計算機通過對圖像的分析、處理來理解視頻中所包含的內容。擁有智能分析功能的監控系統大大有別于普通的系統，智能分析系統就如同監控系統的大腦，它可以識別不同的物品，分析不同的行為，自動發現異常情況，并采取最有效的方式報警。通過智能分析可以對危險的發生防范于未然，而非僅僅在事后對錄像進行查證。視頻分析還可以降低因人員疏忽或離開錯過重要的監控事件，可避免產生嚴重的安全事故，也避免安全監控人員為大量視頻數據所累。
本文所述的智能監控系統，基于計算機、圖像處理分析和通信技術，將視頻監控采集的圖像及數據結合起來分析，可以有效診斷出入站人員身份的合格性、站內工作的正確性以及站內設備的運行工況，將該系統直接應用于變電站，取得良好的預期效果。
一、系統拓撲設計
為實現智能圖像監控系統的遠程和本地監控，需要在監控中心部署3G路由器，實現網絡的互聯，同時集中監控平臺作為1個總平臺，集成了在線監測系統圖像監控和移動偵測智能報警系統。

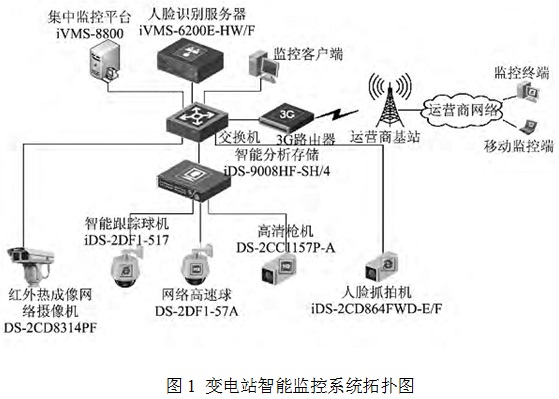

如圖1所示，系統主要模塊實現功能如下。
實時視頻監控模塊：通過客戶端和瀏覽器可以實時掌握變電站現場的一切情況，對所轄區域的任一攝像機進行控制，實現遙控云臺的光學聚焦，并對攝像機的預置位置和巡航進行設置，控制其具有唯一性和權限性，同一時間只允許一個高權限用戶操作。
1、智能視頻分析模塊 通過智能視頻設備，支持穿越警戒面檢測、進入離開區域、區域入侵檢測等應用。針對監視目標進行實時檢測并按照用戶設置的預案觸發報警，發生入侵行為后，系統能對非法目標實現移動跟蹤。
2、人臉識別模塊 通過人臉抓拍機可以記錄下來經過大門的人臉照片。通過人臉檢索服務器，可以用已有的人臉照片在之前抓拍到的人臉照片庫中檢索，獲得一組最相似度人臉照片集，經過人工確認后，可以確定某人是否進出過大門。
3、溫度在線監測模塊 利用紅外熱成像網絡攝像機，實現7×24 h全天侯監控，可以探測電器設備的不良接觸、過熱的機械部件，從而實現提早預防故障設備。相對于傳統手動測溫，在線監測具有精度高、實時性高、節省人力、目標區域重點監測等優點。
二、系統特點及功能實現
系統改變了傳統視頻監控系統只能“監”不能控的被動狀態，解決了事后取證難的問題，讓監控變得更加主動。相比于傳統視頻監控，該系統具有更加快速的反應時間以及更加強大的數據檢索和分析功能，使得監控能力得到極大的改善，對于提高設備安全運行和治安監控起到很大的作用。智能監控系統主要在以下幾方面全面提升了傳統視頻監控系統的作用。
1、更主動的監控 不僅僅局限于供事后取證，而且能主動實時的對視頻進行分析，及時報告可疑事件的發生。
2、更全面的監控 可實現所有接入視頻的實時處理，不只限于電視墻上看到的，不遺漏任何一個可疑事件。
3、更持續的監控 實現7×24 h的全天候監控，“機器視覺”代替人眼克服了人力疲憊的局限性。
4、更有效的監控 從大量視頻中提取出有用的關鍵信息，只為用戶提供有問題的視頻 人機交互監控方式，由其實現可疑行為分析報警，用戶只需要對產生告警的視頻進行確認和處理。
5、更強大的監控 功能應用多樣化，逐步擴充自動識別的行為，可實現更為廣泛的應用。
三、現場應用
本文選取上海市青浦區某35kV變電站作為測量對象用以驗證該系統的實用有效性。在該變電站主入口及周邊主要通道圍墻安裝智能跟蹤球機，劃定監控與跟蹤區域。當有人員進入設定區域時，系統智能跟蹤并進行報警提示，同時對異常情況進行錄像和保存。當有移動物體進入移動偵測監控區域時，系統將控制球機對該目標進行持續的跟蹤并放大目標，得到更多的目標細節。
系統采用先進的智能圖像分析技術，針對開關柜制定作業規則，根據作業性質和內容設定紅藍色區域為警戒區域，布防后工作人員可以在安全范圍內正常作業，一旦對非指定作業的開關柜進行操作，系統就會報警提示。同時，在變電站主控室門口安裝智能人臉抓拍攝像機，對進入主控室的人員進行人臉抓拍，識別比對，分析進入人員是否已經授權，如果未識別為授權人員則語音報警，并對進入主控室人員進行視頻與照片的檔案保存記錄。主變室內的溫度在線監測模塊對變壓器進行實時測溫和數據分析，可以讓相關技術人員及時掌握主變的實時溫度，一旦主變溫度超過設定正常范圍，系統將告警并發出預警信號。
四、結語
本文設計的變電站智能監控系統基于計算機視覺、圖像分析處理、3G通訊及視頻監控等相關技術，功能完備、性能穩定、實用性強，適用于工業生產。通過現場試運行，有效的保障變電站安全運行，減少因誤操作或監控者疲勞等造成的失誤，針對可能發生的潛在事故進行預警。同時，對已發生的異常情況進行處理和保存，為異常處理提供參考，也便于總結經驗，提高管理水平。本文應用中的多個項目案例做到了全國首例，實現了智能變電站的預期目標，可以在全市甚至全國范圍內作進一步推廣應用。
作者：黃冀華 徐元彬 胡龍生 孫毅 許震歡 上海市電力公司青浦供電公司
