換流站低壓110V直流系統改造
發布日期：2016-03-04 來源：作者:肖燁輝 劉斯佳 費 斌 上海市電力公司檢修公司直流運檢中心
點擊數：21499
上海南橋換流站于1989年投運，至今已有20多年的運行歷史。隨著電網安全運行、可靠性要求的不斷提高，肩負大容量、遠距離輸電重任的換流站，在跨區電網中的重要地位越發顯著。公司針對南橋站設備老舊等問題，于2013年4月，對低壓110V直流系統進行了改造。
一、低壓直流系統概況
換流站的低壓110V直流系統，主要由蓄電池、充電模塊、絕緣巡檢儀、充電柜、饋線柜、聯絡柜、分電柜等直流設備組成，主要為斷路器分合閘、繼電保護、自動裝置、通信設備的運行提供直流電源；當站用電斷開時，獨立地對繼保、自動化、通信裝置，斷路器分合閘、事故照明等設備提供直流電源。
低壓110Ｖ直流系統必須24h不間斷地運行，一般不安排停電檢修，因此直流系統一旦發生故障，必須在帶電狀態下進行消缺，其安全風險非常很大。如果電力系統同時發生故障，可能會由于保護裝置、斷路器因直流電源丟失而不能及時隔離故障，造成事故擴大，進而危及電網的安全。為了防患于未然，確保電力系統的安全、穩定運行，低壓110V直流系統的可靠性必須能得到保證。
二、存在的問題
低壓直流系統除了將免維護的閥控式密封蓄電池替代早期的鉛酸蓄電池以外，其他設備均未改造，主要存在兩大問題：一是，原直流接地巡檢儀只能檢測單段直流母線有無接地，無法對具體的接地支路進行定位，而且接地的極性需要手動進行確認，因此需要進行試?yán)ú拍苤鸩蕉ㄎ唤拥刂�，這為直流接地的異常消除帶來了諸多不便；二是，南橋站投運20多年，經過多次大小修改造以及多次調整直流負載的接線方式，造成南橋站電纜溝內新舊電纜疊加，不利于電纜的安全運行和電纜溝的維護。
三、改造方案
改造期間，大直流系統設備為停運狀態，而低壓直流系統母線上還有部分交流系統的負載，這些負載處于運行狀態，不具備翻接改造的條件。為了不影響在役設備運行，確保完成低壓直流系統的改造和割接，將負載分為三類：A類為大直流系統負載，該類設備處于停運狀態，具備停電割接的條件；B類為交流站用電系統負載，該類負載可以通過切換站用變的方式來創造割接條件；C類為交流系統負載，該類設備在運行狀態，需要確保低壓直流的持續供電，不具備割接條件。
1、A類負載
雖然A類負載的支路具備停電割接的條件，但會直接影響到C類負載，因此按照不停電的條件來制定割接方案。
（1）割接準備階段
根據圖紙，敷設各支路負載電纜、電源電纜及信號電纜；根據圖紙，在控制樓二樓繼電器室的新屏位安裝3面直流充電屏、2面直流聯絡屏、2面直流饋線屏及6面直流饋線分屏，并按調試規程由廠家配合對新充電屏、聯絡屏、饋線屏進行帶電調試及定值設定工作。合上極1、極2聯絡閘刀2把，拉開極1蓄電池開關，退出極1蓄電池；施放蓄電池電纜至新直流系統，并將極1蓄電池接入新系統一段。
（2）割接施工階段
確認已按設計要求敷設各支路負載電纜、電源電纜及信號電纜；在新屏安裝新充電屏、聯絡屏和饋線屏；原極1蓄電池組接入新直流系統一段；確保原所有負載恢復供電，并將原極2蓄電池組接入新直流系統二段；確認原極1蓄電池退出原直流系統，并已接入新直流系統一段，合上新直流系統母聯開關；將電纜清冊上極1、極2直流系統（極1極2已停運）中負載接入新直流系統。從新直流屏極1、極2施放兩組電纜到原極1、極2直流屏上兩個開關上，原極1、極2直流屏作為饋線屏用；退出極2蓄電池，接入新直流系統二段；確認所有A類負載供電正常，自動化后臺信號正常。
2、B類負載

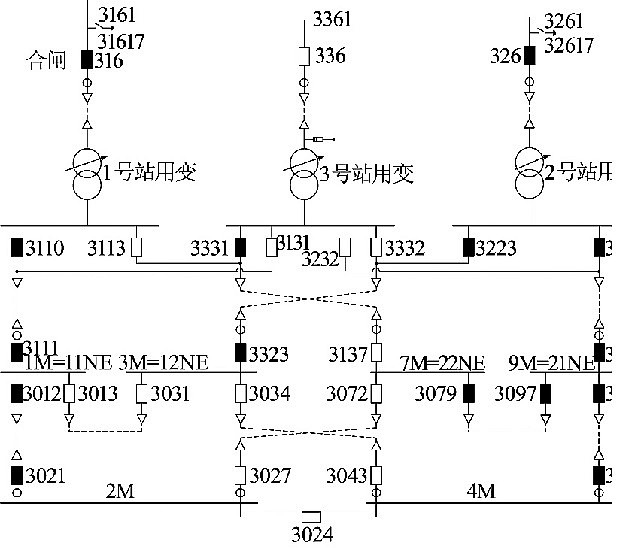

Ｂ類負載是指3臺站用變低壓側8臺開關的110V直流電源，這8條支路的電源電纜翻接難度大，因電纜溝敷設繁雜，現場危險點多，配合操作復雜，需要特別注意。當前交流380V系統的一次接線圖如（圖１交流380V系統的一次接線圖）所示。

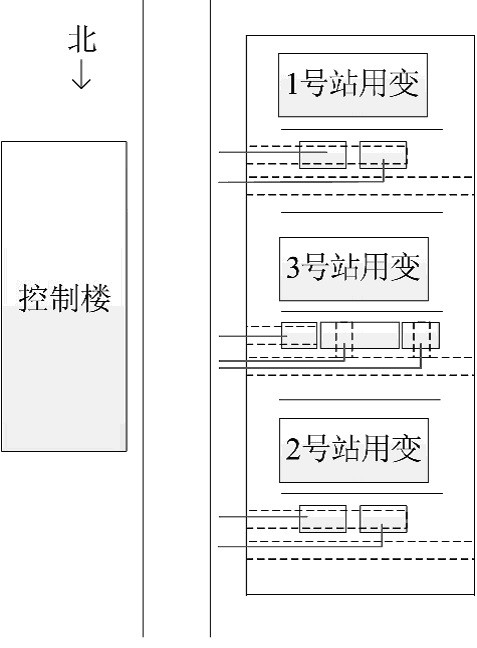

檢修人員提供的電纜鋪設走勢圖如（圖2電纜鋪設走勢圖所示），圖中：虛線為電纜溝位置；實線為電纜鋪設走勢。
四、改造前后比較
在改造時要特別注意變電站直流系統的不接地系統。當直流系統發生一點接地時，不會立即發生短路現象，一般來說對保護沒有影響，即便如此，如果在沒有排除該點接地的情況下，再發生一點接地，構成寄生回路，對設備運行會產生無法預計的后果，嚴重時還會發生繼電保護誤動、拒動和直流電源短路。因此，直流絕緣的監測和直流接地的處理，是直流電源運行的一項重要工作。
1、改造前
（1）三種供電方式
根據負荷的重要性，可將110V直流系統分為三種供電方式。
第一種供電方式：從交流380V的Ⅰ母線和Ⅲ母線引兩路供電，采用二極管隔離。如果二極管后有直流接地，則拉停某一母線的開關，在該母線絕緣檢測裝置上會顯示“接地”，只有將該負荷的兩路開關均拉停，接地信號才會消失。
第二種供電方式：由交流380V的Ⅰ母線和Ⅲ母線分別向繼保室供電，中間不采用二極管耦合。
第三種供電方式：?jiǎn)我还╇姡匆粋�(gè)開關供一個負荷。
（2）處理方法
一旦發生直流接地，直流系統監控后臺僅顯示某一段110V母線直流接地故障的告警信號，常規的處理方法為：① 查明直流回路上是否有人工作。如有人工作，停止其工作，排除因其工作產生的直流接地的可能；② 通過直流監控后臺報警，初步判斷故障點在哪一條母線上；③ 拉開另一條母線上第一種供電方式的所有用戶開關；④ 先試?yán)我?fù)荷，后拉重要負荷；⑤ 先拉后備保護，后拉主保護；⑥ 先室外，后室內；⑦ 先支路，后總電源；⑧ 拉完負荷后，再試?yán)妇�，最后檢查絕緣檢測裝置。
在處理時試?yán)瓚?yīng)逐一進行，斷開一路后，判明“接地”沒消失，則應立即合上該開關，再進行下一路的試?yán)�，不允許同時斷幾路開關。上述處理方法，工作量大并且存在一定的風險。
2、改造后
改造后的110V直流系統，采用具有直流接地故障定位的絕緣檢測儀，對整個系統的正負極對地電阻、母線電壓進行檢測，主要是通過接地電阻形成電流回路來判斷接地故障。這種帶支路檢測的絕緣檢測儀，不需要拉直流負載，發生直流接地時，很快檢測到母線絕緣下降，自動啟動支路巡檢功能，找出接地支路，迅速報警并且確定哪一條直流接地。因此，一旦直流監控后臺發出110V直流系統接地告警，操作步驟為：① 根據告警信號判斷故障母線；② 找到控制樓二樓對應母線的直流充電柜；③ 根據直流充電柜上的直流絕緣檢測儀所顯示的支路編號，查表得出相應的回路；④ 斷開對應支路的空氣斷路器，若故障消除，則是外接回路有接地，然后查外接回路接地點并排除故障。
改造后的接線方式與常規換流站的典型設計方式有所不同。常規換流站的低壓直流系統遵循的是每一極對應一套低壓直流系統。每一套系統均包含3臺充電裝置和兩組直流蓄電池，直流母線為單母線分段。兩組直流蓄電池及其中的2臺充電裝置各接一段母線，另1臺充電裝置跨接在兩段母線上，作為兩段母線的備用。兩段母線均采用帶有自切功能的雙電源供電，每極的直流負荷分別接在二段母線上。這種接線方式避免了因一極的停運而引起另一極的停運，保證了直流系統的可靠性和靈活性，但也相應增加了對設備的投資費用。
五、結語
直流系統應充分考慮設備檢修時的冗余，采用2組蓄電池、3臺充電機的方案。滿足蓄電池和充電機應分別接于Ⅰ段直流母線上，第3臺充電機（即為備用裝置）可在兩段母線之間切換，任一工作充電裝置退出運行時，投入第3臺充電裝置。
直流母線應采用分段運行方式，每段母線分別由獨立的蓄電池組供電，并在兩段直流母線之間設置聯絡開關，正常運行時該開關處于斷開位置。
南橋換流站低壓110V 直流系統改造后，優化了電纜敷設工藝，梳理了電纜溝的電纜排列。通過排除隱患，消除了之前一直存在的缺陷和隱患，為換流站的穩定、可靠運行提供了保障。
