城市軌道交通設備監理過程中的RAMS管理

       RAMS 是指可靠性（Reliability）、可用性（Availability）、可維修性（Maintainability）和安全性（Safety）。隨著 GB/T 26429-2010《設備工程監理規范》正式頒布，在越來越多的設備工程建設中引入了設備監理。設備監理中運用RAMS管理方法，有助于設備工程項目質量及安全性的提高。
       一、城市軌道交通設備的RAMS管理
       RAMS 是《國際鐵路行業標準（IRIS）》之一。IRIS這套管理體系在ISO 9001:2000 的基礎上，針對鐵路行業的要求增加了很多內容，比如投標管理、項目管理和成本管理等。
       GB/T 21526-2008《軌道交通可靠性、可用性、可維修性和安全性規范及示例》，對城市軌道交通應用RAMS進行了描述。RAMS 規范在城市軌道交通行業的應用，主要是用于分析影響城市軌道交通RAMS的因素，以及在項目生命周期各階段應采取的保證RAMS的措施。它通過保證系統可靠性（防止各種故障發生）、提高系統可維修性來保障系統的可用性；結合對可能危害安全的故障的重點防范，保證系統的安全性。最終滿足城市軌道交通 RAMS 的性能要求。
       RAMS管理，又稱為系統保證管理。城市軌道交通設備的RAMS管理，主要是在城市軌道交通工程設計和建造過程中，從運營角度出發，綜合考慮運營的安全及效率需要，引入了系統保證。力求在項目的各個階段降低風險，有效控制系統在各階段形成的質量，最終得到一個高品質的系統。近年來，北京、上海、成都、蘇州等城市在軌道交通設備建設中引入了 RAMS 管理。
       二、設備監理中的RAMS管理
       軌道交通建設單位根據自身的特點，在車輛、信號、供電、屏蔽門、電扶梯、綜合監控、自動售檢票等多個機電子系統中，要求各參建方進行多角度的系統保證工作。蘇州軌道交通1號線項目要求監理單位依據RAMS咨詢單位要求，對部分機電設備的設計單位、供貨商、安裝單位和運營單位的RAMS活動進行管理。筆者以監理單位參與蘇州軌道交通項目電扶梯設備中RAMS管理為例，加以說明。
       （一）RAMS管理的計劃目標
       將確定的系統可靠性指標按照一定的分配方法及原則，分配到各機電子系統。在項目進行的各階段，通過系統保證指標分配、隱患分析、RAM（可靠性、可用性、可維修性）分析、安全原則與符合性評估、故障模式、影響及重要性分析，分階段提交和更新報告，并建立故障報告與修正措施系統，對隱患分析和改進進行記錄、跟蹤。在必要時，對單項隱患進行危害和可操作性研究分析，進行安全與成本計算，最終決定改進方案。
       在建設和運營階段，實施RAMS管理必須要進行充分的研究和策劃，以保證運營后能達到以下目標。
       1、實現主要安全和保障。預見并保護城市軌道交通運營后的人身及設備環境，避免因設備的設置和維修而產生傷害，有效地預防危險事故的發生。
       2、實現良好的可靠性、可使用性和可維修性，保證服務的連續性。從設計入手，減少系統故障的可能性；按服務質量要求，優化冗余設備的數量，減少設備的維修次數；限制特殊設備的數量，簡化維修。
       （二）RAMS管理的組織結構
       對于一個城市軌道交通的RAMS系統項目，一般由建設方或RAMS咨詢管理單位提出系統RAMS管理的工作要求及總目標；由承包商建立項目部，提出詳細計劃，并由項目經理負責項目實施；監理工程師貫徹項目周期，積極參與、檢查和審核；各參建方共同進行確認與驗證，實現系統保證的目標。

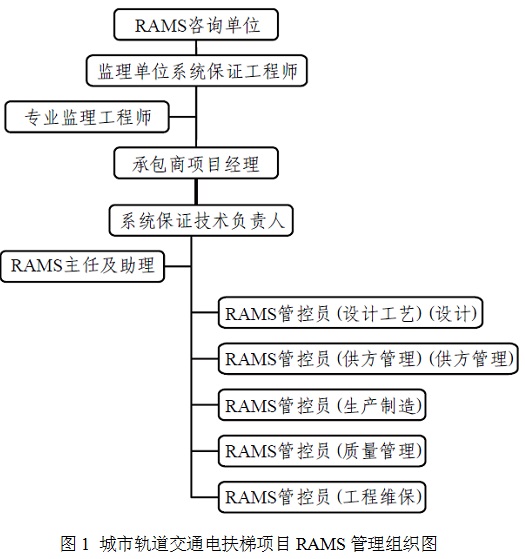

       在監理組織結構中設置系統保證工程師；各子系統在建設過程中的RAMS系統保證工作，分別由各專業監理組組長負責（見圖1）。


       （三）RAMS管理中的任務要求
       RAMS管理流程是以系統生命周期為基礎，控制軌道交通中規定的RAMS要素，包括：定義RAMS要求、評估與控制RAMS影響、計劃與實施RAMS工作、監控生命周期內活動過程一致性。系統保證工程師要做好以下一些工作。
       1、復核《初步設計隱患分析報告》，并提出修改意見。包括：主要隱患清單、系統故障清單、風險矩陣、隱患登記冊。
       2、監督與審核相關承包商提交的系統保證文件，并提交審查報告。包括：《系統保證計劃》、《系統設計初步隱患冊及分析報告》、《系統安全原則及規范要求的符合性評估》。
       3、監督與審核相關承包商提交的RAM分析報告文件，并提交審查報告。包括：《可靠性、可用性及可維護性（RAM）分析報告》、《故障模式、影響及重要性分析及報告》。
       4、監督與審核相關承包商提交系統保證驗證文件，并提交審查報告。包括：《故障報告與糾正措施系統報告》、《系統保證驗證計劃》、《系統保證驗證報告》、《系統安全報告》。
       5、審核承包商提交的系統保證總結報告，并提交審查報告。
       （四）RAMS系統管理的重點
       1、系統安全管理
       安全風險的控制采取由上至下和由下至上相結合的方法來完成。由上至下的程序以初步危險分析為主導，設計方主要控制技術方案對于建設過程及運營過程的影響。由下至上的程序是由各子系統承包商通過相關具體安全分析完成的。

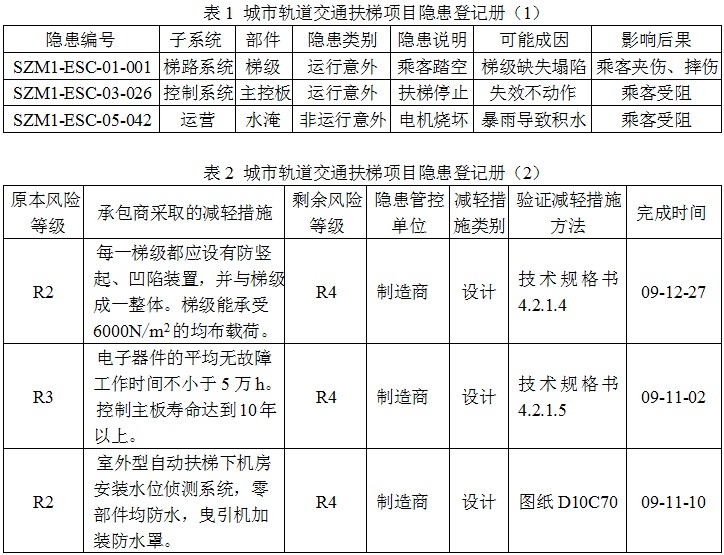

       系統安全隱患分析是系統安全管理的重點。由RAMS管控員對每個子系統的潛在隱患進行系統的分析，評審在系統、接口、操作及運營/維修方面存在的隱患。所有隱患要依照系統要求制定的風險矩陣進行風險等級評估，按評估等級做相應處理形成最終版子系統隱患登記冊（表1和表2）。

       近年來，某國際著名品牌電扶梯在軌道交通車站內運行時發生多次逆向運轉事故，導致乘客滾下扶梯造成傷害。經了解分析，發現其驅動系統結構不合理，維修保養不當易引起故障。因此，在本項目電扶梯設計中避免采用此結構，并加裝逆向運轉輔助制動器，消除了安全隱患。
       2、系統RAM管理
       （1）RAM 分析指標。系統RAM分析指標主要有平均無故障時間（MTBF）、平均修復時間（MTTR）、平均停機時間（MDT）和可用性（MTBF/MTBF＋MDT）指標。城市軌道交通的運營目標是提供具有可靠性、可使用性的服務。其服務的可靠性取決于對城市軌道交通車輛運行造成影響的故障，服務的可維修性取決于故障發生后迅速恢復運行的能力，而服務的可用性則取決于可靠性和可維修性兩方面的綜合。
       根據總體目標，分配給電梯系統的MTBF≥2500 h（可靠性目標并不包括因電力中斷、水淹、員工錯誤等外來因素引起的故障），可用性達到99%，MDT＜2 h， MTTR＜3 h。通過分析，將該可靠性指標分解至井道、轎廂、主機、驅動、控制等各子系統。
       （2）RAM分析內容。RAM 分析將構成潛在設計改進的基礎。通過RAM分析，確定出系統的薄弱環節，并找出最能改善RAM的子系統。電梯的傳動部件及控制系統是設備的重要部件。其中控制系統RAM分析包括：確認系統各組件至線路各可更換單元（LRu）級的斷損；確定每個更換單元LRU的故障模式；確定每個故障模式對本系統的影響及故障檢測的手段；預測故障模式對系統的影響；根據賣方數據和歷史數據，預測每個故障模式的 MTBF；通過預測需要采取維護措施的連續故障之間的平均時間，預測系統的MTBF。經可靠性分析，電梯樣機指標MTBF＝3086 h、可用性＝99.95%、MTTR＝1.34 h。滿足要求。
       3、故障報告與糾正措施系統
       故障報告、分析和糾正措施系統（FRACAS）利用“信息反饋，閉環控制”的原理，通過規范化的程序，使發生的產品故障能得到及時地報告和糾正，從而實現產品可靠性的增長，達到對產品可靠性和維修性的預期要求，防止故障再現。FRACAS亦稱為“故障信息閉環管理系統”。
       此外，在RAMS管理過程中，系統保證工程師還要求承包商對部件供應商采取 FRACAS 管理；要求扶梯承包商制造樣機并模擬扶梯正常運行工況進行測試。期間對機房積水偵測裝置及超速保護開關精度進行了改進，并已達到可靠性指標。在質保運營階段，對運行扶梯進行巡查，對故障記錄進行分析；根據運行時扶梯控制器記錄情況，對額定及過載電流等進行合理調整，完善系統。
       （五）RAMS管理工作中的方法
       城市軌道工程中的設備監理是建設項目管理的重要部分。RAMS作為衡量系統服務質量的一個重要特征，是在整個系統安全生命周期內的各個階段通過設計理念、技術方法而得到的。監理工程師通過設置文件見證點、現場見證點和停止見證點，檢查系統是否符合RAMS文件要求；對不符合部分，要求改進后再進入后續工作。
       1、根據系統RAMS總體要求編制RAMS專業監理細則，并在各專業監理細則中列出RAMS管理的要求。各專業監理工程師在各階段，依據相關設計營運安全原則、工業守則、法例和規范，對已設置文件見證點見證。包括：主要隱患清單、系統故障清單、系統保證計劃、系統設計初步隱患冊及分析報告、系統安全原則及規范要求的符合性評估。
       2、在工廠監造及現場安裝調試時，設置現場見證點和停止見證點，根據要求進行見證。包括：建造過程中鋼結構關鍵節點的焊縫檢測、系統接口驗證、樣機檢測、安裝數據測量、隱蔽驗收和系統測試等。
       3、在建設各階段，對設備工程進行巡視檢查；召開相關會議協調處理RAMS管理中出現的各種問題。
       三、結語
       蘇州軌道交通1號線開通10個月來運行穩定，系統MTBF指標得到了驗證。本項目在政府消防驗收中，發現部分風閥設備可靠性較差。在今后線路建設中，可將此類設備納入RAMS管理范圍，以提高項目整體質量及安全性。由于某些原因，運營階段的RAMS管理工作有所減弱。建議在運營過程中及時反饋設備情況，進一步進行系統保證分析，提升城市軌道交通的服務質量。
       國內城市軌道交通建設要求設備監理參與招投標、設計、建造、安裝驗收和運營階段全過程監理，符合RAMS過程管理的要求。同時，監理工程師專業技能有助于設備監理師更好地參與RAMS管理。在工程設備監理中按RAMS要求進行管理，有助于提高監理服務的質量。
