大型電廠循環水泵的技術改造

       一、前言
       國投北部灣發電有限公司（以下簡稱北海電廠）是中國國投集團公司在廣西北海興建的一座大型海岸燃煤火力發電廠。兩臺320MW汽輪發電機始建于2003年，1#機組于2004年11月投產發電，2#機組于2005年3月投產發電。兩臺機組的循環水系統共配4臺1600KLA-16型立式、轉子可抽式斜流泵。四臺循環水泵的電廠內部編號分別為1A、1B、2A、2B。按設計，四臺循環水泵為汽輪發電機組提供冷卻水源。熱季（4～11月）四臺循泵同時運行，能滿足兩臺汽輪發電機組的冷卻需要；冷季（12～3月）三臺循環水泵同時運行，能滿足兩臺汽輪發電機組的冷卻需要。
       1600KLA-16型泵主要由泵殼體部件和可抽部件組成。泵殼體部件由吸入喇叭口、外接管、安裝墊板、泵支承板、吐出彎管組成�？沙槌霾考�由葉輪室、葉輪、導葉體、主軸、潤滑內接管、軸承支架、套筒聯軸器、泵聯軸器、電動機聯軸器、賽龍導軸承、軸套、泵蓋、導流片等組成�？沙椴考�中葉輪、主軸、軸套、聯軸器是旋轉零件。

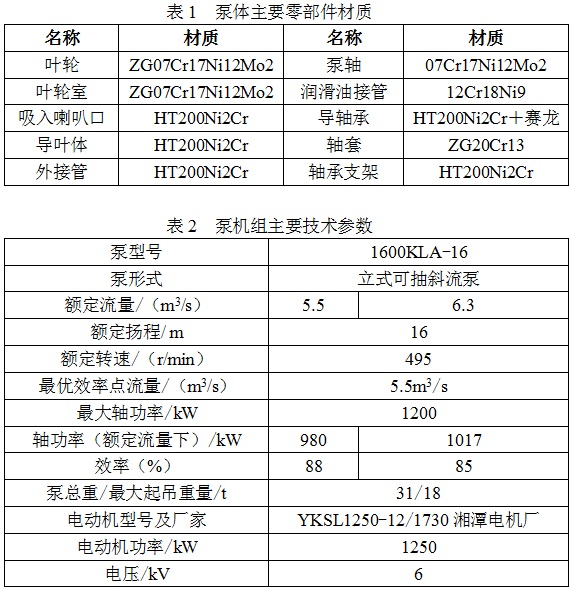

泵體主要零部件材質見表1，泵機組主要技術參數見表2。

       北海電廠4臺循環水泵自2005年投產運行以來，循環水泵運行不穩定，振動超標是主要問題，進行了多次檢修和調整，但循環水泵運行振動超標始終沒有解決，成為電廠安全運行生產的薄弱環節，需要對循環水泵進行大的技術改造。
       改造后需達到以下目的：
       1、不改變原泵的基礎、聯接管路、配套電動機。
       2、延長泵的大修周期，由原來的2年增加到4年。
       3、消除水力不平衡等原因引起的轉動部件晃動、出力不足、效率低下等異常缺陷，改造后電動機振動要求＜0.04mm，泵體振動＜0.03mm。
       二、現存缺陷
       通過對北海電廠循環水泵房運行現場進行調查，并和北海電廠循環水泵運行、維修人員座談，得知循環水泵每次維修后兩年內，循環水泵運行出力正常，兩年后逐步出現泵機組振動增加、聲音異常現象，一旦出現此種現象，就要對泵進行維修。而每次維修檢查時發現：導葉體部位的賽龍導軸承、軸套磨損嚴重，賽龍導軸承表面有龜裂現象，葉輪外緣磨損，葉輪室也有磨損現象，導葉體材質出現碳化現象。
       北海電廠循環水泵制造主要使用HT200Ni2Cr合金鑄鐵、07Cr17Ni12Mo2奧氏體不銹鋼。非加工表面涂以耐海水腐蝕的保護漆，循環水泵檢修時發現，保護漆表面完好，沒有腐蝕現象，但有些加工表面卻腐蝕嚴重，配合表面間隙加大，嚴重影響循環水泵安裝精度。
       循環水泵配套電動機冷、熱季運行時，電流變化不大，達不到預期的低電流目的。
       三、缺陷原因
       從1600KLA-16型泵結構圖上得知，該循環水泵軸有3段，共布置4個賽龍導軸承，葉輪上端的賽龍導軸承離上一個賽龍導軸承的間距較遠。在正常情況下，循環水泵運行產生的振動主要是葉輪轉動引起的，所以葉輪上部這個賽龍導軸承負載最大，磨損最嚴重。
       北海電廠地處北回歸線以南，一年四季海水溫度較高，所以海生物繁殖較快，而且海水中含砂也較多，顆粒硬度高，這些因素也加劇軸套與導軸承之間的磨損。
       1600KLA-16型泵是雙基礎安裝結構泵組，從泵進水喇叭口到電動機頂部有19m多，從泵基礎到進水喇叭口有11m長，而這一細長部分是懸掛在泵基礎之下，中間沒有支撐，所以穩定性較差，容易引發循環水泵運行振動。
       HT200Ni2Cr合金鑄鐵是一種經濟的耐海水材料。但此種合金鑄鐵使用時有個特點，即合金鑄鐵的鑄造表面耐海水腐蝕能力較強，但加工表面耐海水腐蝕能力卻較差。因?yàn)殍T鐵加工表面有很多碳顆粒，這些顆粒在海水中能加快金屬材料的表面腐蝕。如果加工配合表面是兩種性質差別較大的材料，如合金鑄鐵與奧氏體不銹鋼之間的配合面，就更容易發生海水腐蝕破壞。因?yàn)楹Ｋ�是電解液，而兩種不同性質的金屬材料，它們各自的電位不同，電位不同就有電位差，這微小的電位差在電解液中就形成微電流，這就形成了海水對金屬材料危害很大的一種電化學腐蝕現象。循環水泵配合表面腐蝕以后，定位誤差加大，定位誤差增加到一定程度后，循環水泵運行的振動也增加，導致軸套與導軸承之間磨損加快，而軸套與導軸承的磨損又加大了循環水泵的運行間隙，這樣又引發循環水泵的更大振動，造成循環水泵停工檢修。
       1600KLA-16型泵是參照國內20世紀80年代普遍采用的ML350-500水力模型設計的，各種性能指標一般，流量－效率曲線狹窄，流量－揚程曲線陡降，在北海電廠循環水系統中使用有些局限性。
       四、改進措施
       循環水泵葉輪部位的賽龍導軸承和軸套負載大，容易發生磨損破壞，要降低此賽龍導軸承和軸套的磨損，應在此賽龍導軸承不遠處即導葉體上部再設置一個賽龍導軸承，分擔下賽龍導軸承負載，延長賽龍導軸承的使用壽命。
       循環水泵細長的泵體懸掛在泵基礎之下，循環水泵運行時極容易發生泵體左右晃動現象，為了增加泵體的穩定性可在泵體的下部加設一徑向支撐，限制循環水泵運行的擺動，降低循環水泵運行振動值。
       合金鑄鐵與奧氏體不銹鋼之間因電位不同，在海水中容易產生電位腐蝕，解決這一問題的辦法就是在這兩種材料的配合面加一層絕緣材料，阻止它們之間的電流流動。具體方法是在導葉體與外接管的配合面、在兩軸承支架與外接管的配合面加襯一層丁腈橡膠，加襯橡膠后，再按原尺寸進行機加工，保證原零部件之間的聯接精度。

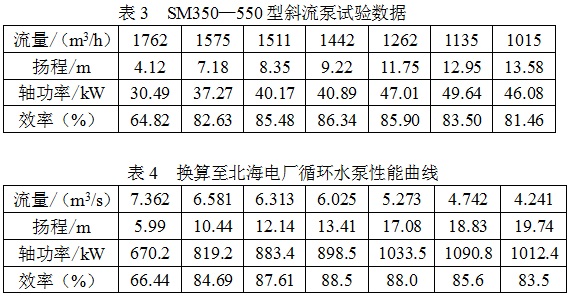

       水力模型和生產產品的開發和優化。首先對現有的水力模型進行匯編，篩選出好的水力模型，用CFX軟件對該模型泵內水流全過程進行分析總結，測算出泵內流場速度、壓力分布及變化，根據每組變化的數據進行分析判斷，找出不合規律的數據，再進行優化設計，優化設計完成后，再用CFX軟件分析修改，然后交付生產進行模型制作驗證，得到更好的水力模型。SM350-550型模型泵就是用這種方法研制出來的，其測試數據見表3，換算至北海電廠循環水泵性能見表4。

       用SM350-550型模型泵改造后，泵體尺寸與原1600KLA-16型泵可以相配。泵的外殼可以不用修改，而且導葉體將用奧氏體不銹鋼焊接，又解決了原導葉體在海水中出現碳化的缺陷。
       五、結語
       國投北部灣發電有限公司主循水泵通過結構改進，選用新的材質，使用最先進的水力模型，配以先進的加工裝備及加工工藝保障，可以減小振動，延長大修期，降低維護成本，增大出力，提高效率。
