岸邊集裝箱起重機DC300直流系統改造

       近年來，交流驅動系統已在大型起重機上大量應用。為此，在我國各大岸邊集裝箱起重機（簡稱岸橋）上裝備的美國通用電氣公司（GE）的數字直流調速系統DC-300驅動器也面臨著必要的改造。該直流系統在上世紀八十年代中期至九十年代中期被廣泛應用于港口起重設備。自1998年起，該系統開始停產。將直流傳動系統改造成目前流行的交流系統，都面臨更換電機，重新敷設電纜等大量工作，改造成本及時間都很難滿足碼頭繁重的生產任務要求。本文結合振華公司已成功改造項目的技術分析和成本比較，可為類似的工程改造提供更好的參考。
       一、技術分析

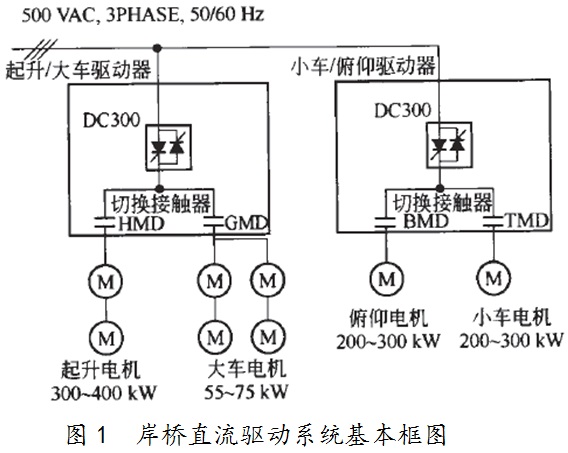

       如圖l所示，岸橋的2個起升電機通常為串聯，由一個驅動器控制。大車電機一般是2個串聯后再并聯。為了節約驅動設備的費用和空間，起重機驅動系統都有共享驅動的概念，通常是起升/大車共享一個驅動器；小車和俯仰共用一個驅動器。需要有外部接觸器和驅動器內部的馬達組別和時序控制來實現相關電機的切換。


       對于高可靠性起重機的驅動器而言，其起升機構是位勢載荷，額定載荷一般達到651t，吊具等本身自重達20t。對于機械制動器的控制要求非常嚴格，應具有如下功能：
       1、必須有Torque Proving功能來保證制動器的安全打開，以及性能優越的制動器控制，主要要求制動時無明顯沖擊。
       2、恒功率控制在不同載荷時，能正確計算載荷，并達到合理的最大速度。
       3、掛艙保護發生時，驅動器產生安全的反相最大電流，從而達到最快的制動時間。一般實際測試為680 ms左右。
       4、不同載荷的情況下，驅動器監測的超速保護值會自動計算，從而實現真正的超速保護。
       上述功能在Series Six和DC300系統中，都得到了很好的體現，Series Six和DC300通過Lan通訊傳送/接收數據。
       二、改造方案一
       將Series Six改由GE IP的最新RX3i來代替，而DC300驅動器保留；PLC軟件的主程序框架和外圍模塊及線路均可保留。自上世紀末在上海、南通等項目上應用（系統為GE驅動部設計），至今運行情況非常好。此外，振華港機還進行過張家港等碼頭的改造項目，目前使用良好。
       用RX3i代替原系列六PLC系統及遠程模塊更改為最新的Versa Max系列，保留Genius通訊，最大程度減少敷設電纜等工作，施工調試周期控制在2周左右。保留原有DC300驅動器以及原有外圍硬件部分，但控制線路為實現如下功能需進行修改。
       1、從PLC到DC300的信號處理
       （1）從PLC輸出模塊接線到DC300，主要信號有運行指令、減速指令、起升經濟磁場指令、大車模式指令、起升防下墜指令、起升/大車封鎖指令（2個方向）及手柄給定信號（模擬量信號接到驅動器LTB端子25及COM）等。
       （2）從DC300到PLC輸入模塊的主要信號有主接觸器吸合指令、驅動器故障信號、制動器報閘點信號（零速信號）、轉矩校驗通過反饋信號、起升磁場過流信號及驅動器過溫信號等。
       2、從上述信號分析
       （1）從DC300來的Torque Proving信號，在PLC軟件中通過邏輯保護后，發送到驅動器以保證制動器的安全打開；同時利用DC300反饋給PLC的零速信號，通過PLC的邏輯控制，最后實現制動器制動時無明顯沖擊。
       （2）恒功率控制和掛艙保護均在DC300中進行自動計算，工作可靠，且與PLC無關。
       （3）不同的載荷情況下，驅動器監測的超速保護值會自動計算，從而實現真正的超速保護，也在DC300內部控制，且與PLC整改無關。
       （4）手柄給定信號是將模擬量信號接到驅動器，硬線連接是最快的信號傳輸方式（在特定短距離范圍內）。在改造過程中，手柄信號通過編碼器傳到模塊，再由輸出模塊接線到驅動器，部分信號由Genius總線傳送。但通過分析可以得出，改造后從模塊到驅動器的通訊采用硬線，手柄信號在驅動器的響應只會更快。改造后，PLC更新?lián)Q代但修改硬件極少，軟件思路一致，又可以發揮CMS的作用，而起重機的性能也會有一定程度的提升。
       三、改造方案二
       僅修改PLC的方案雖然成本較低，效果也較好，但畢竟PLC和驅動沒有通訊，對驅動器的監控信號有限。TMEIC GE已經推出最新的直流驅動器TMDC，對驅動器的幾種改造形式可滿足客戶的不同需要。
       1、可以只更換驅動器的相關板子和插件，而原來的可控硅等動力回路、電纜及直流電機等全部保留，改造內容很少。
       2、更換直流驅動器整體，但保留控制屏本體和外部切換接觸器、外部電纜及直流電機等，由此驅動器得到更新，控制系統優化，但外部設備如電機和電纜等依然得以保留。
       3、全新的控制柜，包含驅動器和主回路接觸器等所有相關部件。
       該項目修改了PLC為RX3i，遠程模塊依然采用Genius通訊，這樣大大減少了通訊電纜的敷設工作。驅動器采用Profibus和PLC通訊，驅動器的監控和軟件管理則采用最新的工業以太網通訊。上述起重機的恒功率和制動器控制等全部由最新的控制軟件實現，而改造前后的控制概念是完全一致的。由于工業以太網通訊技術的廣泛應用，控制系統及監控管理都得到了極大的提升。
       四、改造方案三
       目前很多碼頭使用西門子的產品來升級換代，主要原因是其元器件能在市場上容易買到，各單位能集成自己的系統；缺點是人員專業性不能保證，系統安全性需要評估。通常由西門子6RA70型直流驅動器替換DC300，S7-300（或S7-400）作為主PLC，ET200M通訊模塊作為遠程I/O模塊的通訊單元。
該系統中PLC和遠程模塊的通訊為Profibus總線通訊，PLC和6RA70驅動的通訊也是Profibus通訊。在起重機系統設計中，6RA直流驅動器的輸入側要注意輸入電抗器的選擇。
       Simoreg 6RA70系列整流裝置為三相交流電源直接供電的全數字控制裝置，其結構緊湊，用于直流電機電樞和勵磁供電及調速控制，額定電流范圍為15～2000A。Simoreg 6RA70系列整流裝置特點為體積小，結構緊湊。門內裝有一個內設主控板電子箱、Profibus通訊卡，并增加起重機專用T300工藝卡及內置專用控制程序。對于集裝箱起重機，它的工藝軟件叫“Hoist Gear”，與Master Drive（西門子的交流傳動）能夠通用。通過工藝軟件，能實現上述一，二方案中的相關內容，保證性能上的一致性。
       但是，Simoreg 6RA70有一個缺點：對于磁場控制的線路只有一套。應用于如起升/大車共享的機構，則磁場回路需要切換，即在一組電機上磁場斷電后再通過接觸器接到另一組電機上，其切換時間約7s，影響操作性能。為此，需要通過增加小型6RA70驅動器，作為其中一組電機獨立的磁場控制單元，不僅會增加成本，對控制保護也需提出要求。
       該方案改造后，仍保留了接觸器、繼電器等外圍設備的零部件。更換了整機PLC及驅動器，而整機軟件系統由GE改造成西門子系統，這種改造方案需要對PLC系統進行重新培訓學習和掌握。
       五、 結論
       通過對以上3種改造方案的比較，發現前2種方案比后一種在時間節點、軟件易用性上有明顯優勢，這個優勢主要是保留相同品牌的PLC的結果。
       大部分硬件特別是PLC部分均比第3種改造方案改動少，且通訊線路也得以保留。PLC軟件仍為GE IP的軟件，雖然也有升級，但是思路一致，能直接升級，便于技術人員掌握，改造時間也比前者大大縮短。
       第3種方案其實是重新設計系統，可使用各種直流驅動系統，目前主要是西門子或ABB的直流驅動，還有CT等國外廠家，國內則沒有成熟的替代品。系統設計的工作量大，改造時間長。采用西門子PLC后，對工程技術人員提出了設計軟件/硬件和原有起重機一致性的要求，對于維修人員則提出了學習掌握的要求。
       不同的用戶可采用不同的方式對該系統進行改造。對于擁有岸橋臺數較多的碼頭，從1～2臺DC300換下來的備件其他設備就能使用，備件價值遠遠超過改造1～2臺所需的費用。而改造后的設備也為維修人員提供了熟悉當前最新系統的平臺，為同類設備升級發展提供了可靠經驗。另外，不同的碼頭，歷史上選用的產品也非常不同，通常會同時存在幾種PLC，只要相關的PLC為維修人員所熟悉，上述主要品牌的PLC都可選擇使用，結合現代Profibus甚至Profinet等工業以太網，選擇有港機應用背景的直流驅動品牌，即可達到滿意的效果。
