重型和超大型數控機床的特點及發展現狀

       一、重型機床設計的共性
       大型和重型機床用于加工大型零件，其共同特征是工件的重量大，可達數百噸，機床尺度大，可達數十米，切削力大，可達數千牛。這“三大”就造成大型和重型機床設計原則與中小型機床的有較大的差別。主要表現在機床結構件、導軌系統、驅動方式和加工工藝復合化4個方面。
       1、重型機床的結構件設計
       重型機床的結構件尺度大，受力大，既需要保證有足夠的剛度，又不能無限制增加機床本身重量。特別是對于移動部件，更要在保證剛度的前提下輕量化，以減少功率消耗，提高機床動態性能。因此，對移動部件的結構優化，應該放在首要地位來考慮。
       以立柱為例，實體的立柱固然具有最大的剛度，但材料耗費也最大，沒有加強筋的薄殼柱體，材料最省，重量僅為實體的19%，但變形最大。設計者的任務是在兩者之間選擇相對剛度較大，材料用量相對較少的優化方案。不同機床廠家采取的措施有：網格形、隔板形、蜂窩或交叉形加強筋。重型機床的結構件不能僅憑經驗設計，必須借助有限元分析和拓?fù)鋬?yōu)化才能獲得最佳的剛度重量比，保證機床良好的靜態和動態性能。一個成功的加強筋案例，材料耗費僅增加4%，而剛度卻提高了350%，
       2、導軌和驅動系統設計
       重型機床不僅本身移動部件重，上百噸的工件重量不可忽視，而且工件重量不是固定不變的，這對工作臺導軌系統設計提出了難題。線性導軌的承載能力有限，滑動導軌在載荷波動大的情況下，性能也不理想，靜壓導軌往往成為首選的方案。
       在采用靜壓導軌和齒輪驅動的結構中，往復移動工作臺的導軌面上安裝有液壓支撐塊，借助兩個驅動齒輪使工作臺移動；回轉工作臺的底座上按圓周分布有液壓支撐塊，與工作臺底面的導軌配合。為了適應工件重量的變化，要求每個液壓支撐塊獨立供油、壓力可調、溫度保持恒定，構成一個壓力和溫度的自動調節系統。
       當直線移動距離超過6 m時，滾珠絲杠螺母傳動就不太適用。因此，在重型機床的長距離移動時大多采用齒輪齒條傳動。為了消除反向背隙，通常采用兩個伺服電動機完成進給，從伺服電動機用于消除背隙�；剞D(zhuǎn)工作臺的雙伺服電動機驅動亦然。
       3、加工工藝復合化
       加工工件重量大、搬運不方便、定位調整費事費時，最好一次安裝全部加工完畢，由此復合加工機床應運而生，如：落地鏜床變成落地鏜銑床，龍門銑床成為龍門銑、鏜、車床，重型車床增加銑削、滾齒功能等。
       二、INVAR系列落地鏜銑床
       意大利巴帕斯集團推出的INVAR落地鏜銑床是現代重型鏜銑床的代表。INVAR落地鏜銑床具有6～8軸數控（包括雙擺數控銑頭），不僅外形美觀，呈現時代感，且具有以下3個與眾不同的結構特點。
       （1）移動立柱采用全封閉結構。借助獨立的空調系統供給恒溫氣流，保持立柱和主軸箱處于一個恒定的熱狀態，避免機床結構熱變形所引起的加工誤差。
       （2）獨立的外部承力框架。與立柱相互獨立的外部框架承擔主軸箱滑座、刀具自動交換裝置和升降操縱室的重量，立柱僅承擔滑座垂直導向和切削力，大大減少了立柱的載荷和變形，從而達到了非常高的定位精度。
       （3）4臺力矩電動機驅動。立柱的X軸移動借助4臺力矩伺服電動機驅動，分為兩組對稱安裝在立柱兩側。每一組是一臺電動機位于另一臺直接與小齒輪相連的電動機的上面，以實現消除反向背隙的電預緊載荷，提高了移動軸的動態性能，避免了齒輪箱傳動的機械磨損，達到實時響應的目的。
       為了適應多種工藝加工的需要，該機床備有各種銑頭和鏜刀頭。

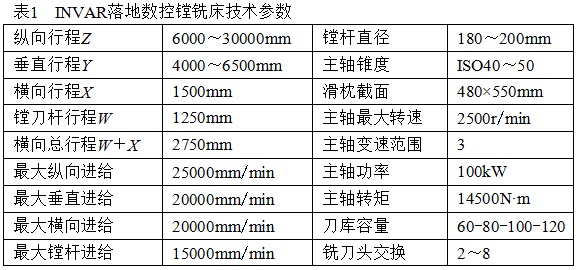

       INVAR系列有兩種型號：INVAR2 和INVAR3，可配2000mm×2000mm到5000mm×5000mm的回轉工作臺，移動范圍為1500mm～4000mm。INVAR3落地鏜床的主要技術規格見表1。


       三、GMCU-AR系列動梁動柱龍門銑床
       為了避免工件重量對機床的影響，最好的方法是工件裝夾在不動的工作臺上。西班牙札耶（Zayer）公司的GMCU-AR系列動梁動柱龍門銑床是這類機床的典型產品。該系列的基本型號是GMCU-15000AR，配置一個移動龍門，縱向最大行程15 m；加長工作臺的型號為GMCU AR-2P，有兩個移動龍門，縱向最大行程30m，可在工作臺上裝夾多個工件，借助兩個龍門的主軸同時加工相同或不同的工件，以提高生產效率。
       為了滿足不同加工要求，GMCU-AR系列配有自動換頭系統，可以按需更換不同的銑頭。
       機床的結構件采用高強度灰鑄鐵，整個機床結構對稱，保證了高剛度、高精度、高阻尼和高穩定性。3個線性軸的導軌系統是在淬硬到58～62 HRC的矩形導軌面上安放預緊力可調的滾柱排條構成滾動導軌，剛度較高，調整方便。
       X軸和Y軸的移動借助雙伺服電動機驅動齒輪齒條來實現，從而避免了反向背隙，保證機床具有良好的動態性能和加工精度。

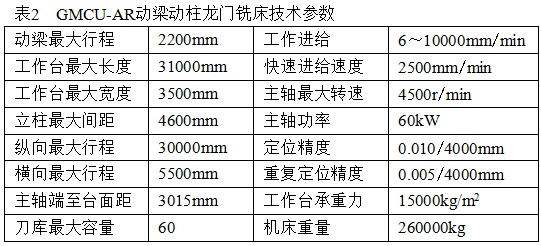

       GMCU-AR系列的規格可以按照用戶的需求定制，其最大規格的技術參數見表2。


       四、 M150大型車銑復合機床
       大型軸類零件通常具有復雜的特征形狀，需要進行車、銑、鉆、鏜，甚至齒輪加工。奧地利WFL公司率先推出MILLTURN系列車銑復合機床，以滿足一次裝夾大型軸類工件將其全部加工完畢的需要。MILLTURN系列從中小型M50開始，一直到大型的M150，中心距可達8 m。
       MILLTURN 系列的設計理念是將車床、5軸加工中心和3D測量機集成在一起。采用斜床身布局，降低橫向滑座和中心架的高度，增加了機床的穩定性、且加工區域的可接近性好、操作方便。
       床身采用全封閉結構，內部充填砂子，以增加阻尼，減少振動，提高加工表面質量，延長刀具壽命。封閉床身的平滑前面有效地保證排屑通暢，快速將熱切屑移除，減少其對機床熱變形的影響。
       MILLTURN系列除車削外，可完成多種工藝加工，如鏜削、銑削、圓弧銑削、B軸車削、成形加工、5軸聯動銑削、磨削、滾齒、凸輪銑、曲軸銑和在線測量等。M150大型車銑復合機床的技術參數見表3。

       五、超大型高速銑床
       飛機、風電、核電、汽輪機、汽車、船舶設計往往需要制作1:1的模型，為了適應這種需求，德國EEWProtec公司推出超大型5軸高速加工中心HSM-Modal。主要用于聚氨酯代木及環氧樹脂代木模型的加工。該機床其設計理念是：
       （1）用途廣�？蛇M(jìn)行銑削和鉆孔、油泥涂覆、打磨、激光切割，甚至高壓水切割或數字化掃描。
       （2）輕量化。橫梁采用碳纖維管構成的框架結構，主軸滑座和殼體采用鋁合金制造，提高其動態性能，減少驅動功率的消耗。
       （3）高速度。由于移動部件重量輕。慣性小，加速度3g ，最大切削進給速度可達150 m/min，涂覆、激光加工等流程最大移動速度可達220m/min。
       （4）尺度大，兩側焊接鋼立柱每間隔2 m一根，最多76根，即151 m，比足球場還要大。
       （5）安裝調試簡單。無需地基，混凝土地板厚度大于200mm即可，易于拆除和搬遷。
       （6）相對精度高。3個移動軸皆采用直線滾動導軌、X軸和Y軸采用2×1.8 kW伺服電動機驅動無間隙齒輪齒條傳動，定位精度±0.2 mm。
       （7）能耗小/環境友好。主軸功率7kW，無限液壓設備，采用油脂潤滑，沒有漏油問題，無需冷卻液，沒有環境污染。
       借助HSM-Modal 高速銑床加工船體模型，其加工空間之大無與倫比。
       六、結語與展望
       重型和超大型機床是小批量和按需定制的產品，品種多而批量小，而且具有與中小型機床不完全一樣的核心技術。本文以有限的篇幅介紹了其中的一角。
       重型和超大型機床是一個國家機床行業是否強大的標志，我國重型機床廠不少，但居于國際領先水平的不多，缺乏自己的核心技術和基礎研究。近年來，市場需求較旺盛，大干快上的比比皆是。豈不知重型機床的壽命需30年以上，重要的不是能不能造出來，而是能夠用上數十年，仍然能夠保持加工精度。
       重型機床投資較大、無論制造和使用消耗各種資源皆較多，且往往利用率并不高，更需要注意采取不同措施提高其效率和效益。
